问个有关十字轴万向节的问题

Isad · 发表于 2006-4-5 14:14

十字轴的两个相互垂直的轴，不相交，而是分开一些，这样行不行的？

huxinkai · 发表于 2006-4-5 16:01

我想那样是不可以的,如果他那样的话,他就没有办法连接了

pinguo · 发表于 2006-4-6 08:31

你把具体思路画成图纸，看看

巡洋舰011 · 发表于 2006-4-6 08:52

不可以的.....................

Isad · 发表于 2006-4-6 09:54

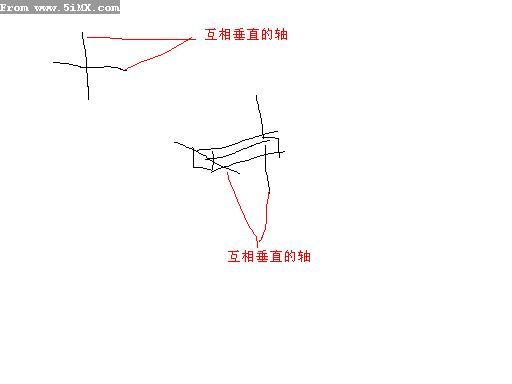

如图，上面那个是普通的形式，十字的两根轴是直接连接在一起的。因为个人加工条件有限，想照下面那个的样式，在一根粗一点的轴上，钻两个互相垂直，但不相通的孔，然后插进去2根轴来代替。这样做出的“十字”的两根轴还是互相垂直的，但错开了一点。不知这样行不行

云浮 · 发表于 2006-4-6 13:08

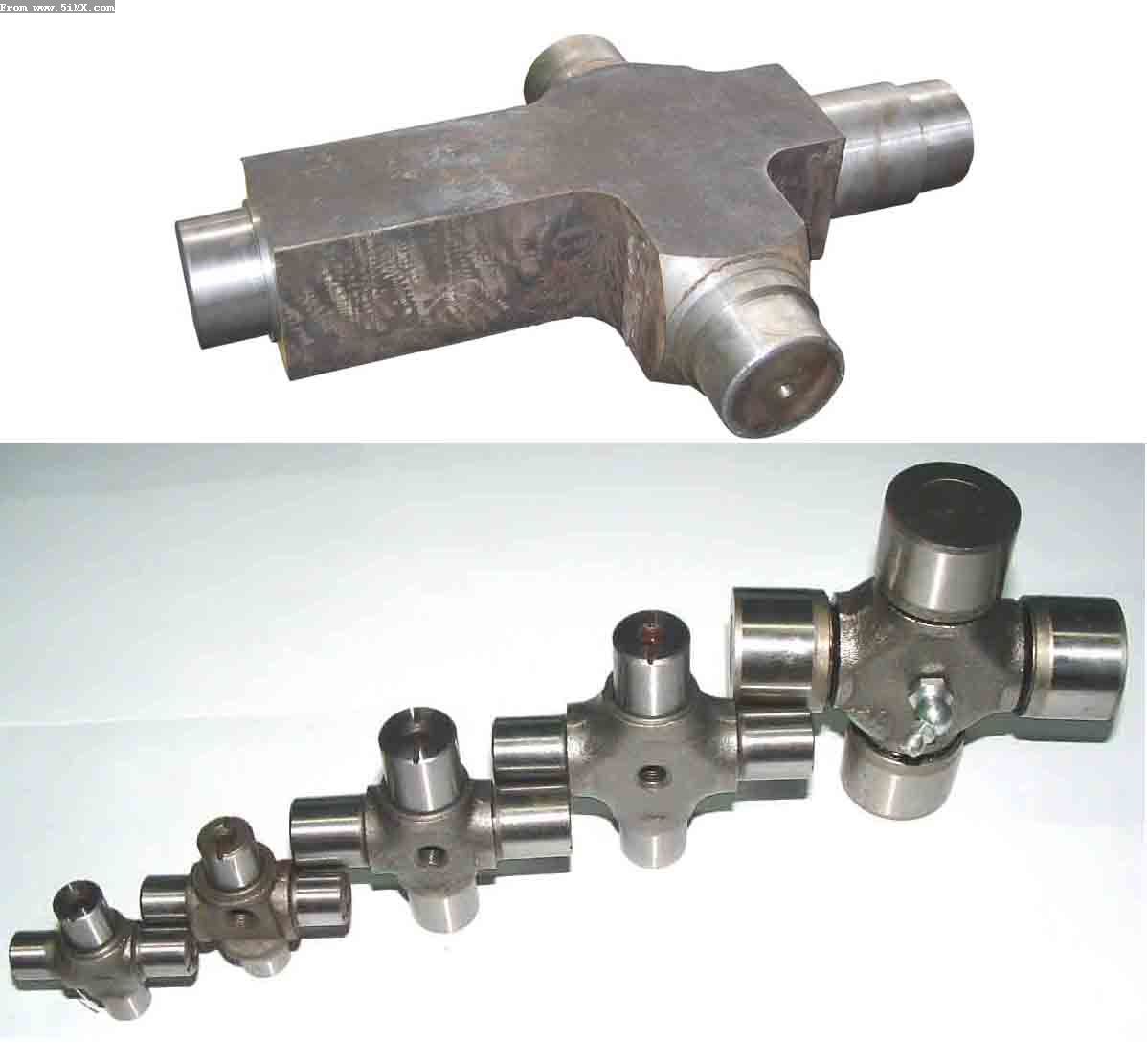

工业上的十字轴制造工艺十分严格，一般家庭自制无法达到精度要求

分两边钻孔再埋轴绝对产生很大的同轴度误差，为什么不一次钻通呢？

wxyyz · 发表于 2006-4-6 14:05

不行的。十字轴相互垂直的两条轴不在同一平面将引起两边叉轴的晃动。

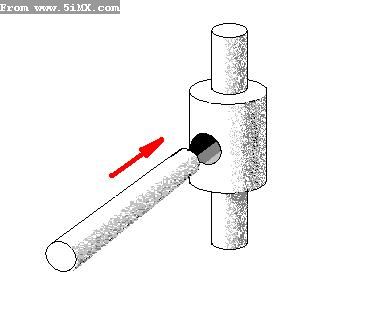

你可以把其中一条做成中间粗些来解决：

pinguo · 发表于 2006-4-6 14:10

原帖由 wxyyz 于 2006-4-6 14:05 发表
不行的。十字轴相互垂直的两条轴不在同一平面将引起两边叉轴的晃动。
你可以把其中一条做成中间粗些来解决：

自制条件下，这样可行，但要注意孔和轴的配合

Isad · 发表于 2006-4-6 17:00

多谢多谢:em19:

ldfa · 发表于 2006-5-21 13:25

个人认为可以。本来会用到十字轴的地方，对输入与输出之间不需要是线性的关系。因为十字轴的传递函数本身就是个三角函数，现在这2轴不重合，只是这个函数变得复杂了点而已。

etopidea · 发表于 2006-5-25 17:58

好象有点象车上的狗骨头，也是这个原理，只上它长了点罢了。

wxyyz · 发表于 2006-5-26 20:19

原帖由 ldfa 于 2006-5-21 13:25 发表
个人认为可以。本来会用到十字轴的地方，对输入与输出之间不需要是线性的关系。因为十字轴的传递函数本身就是个三角函数，现在这2轴不重合，只是这个函数变得复杂了点而已。

不是输入与输出之间非线性的关系的问题，而是会因摆动而引起两轴的挠动。
