分度头继续完善——加刻度盘

wzp2004 · 发表于 2007-8-15 11:47

我也有一个类似的小立卧分度头,但没有孔板这一套机构,搂主能否把孔板和手柄的图分解拍照发上来,能配上尺寸就更好.谢谢:em22:

zgl · 发表于 2007-8-15 13:00

期待分享

laopao · 发表于 2007-8-15 15:30

原帖由 wzp2004 于 2007-8-15 11:47 发表
我也有一个类似的小立卧分度头,但没有孔板这一套机构,搂主能否把孔板和手柄的图分解拍照发上来,能配上尺寸就更好.谢谢:em22:

好，晚上上照片。

zgl · 发表于 2007-8-15 22:00

坐等！

northroom · 发表于 2007-8-15 22:26

今天看到一个类似的旦很陈旧的分度头要￥1700 说是烟台生产的所以贵不知到底值不值

laopao · 发表于 2007-8-16 18:33

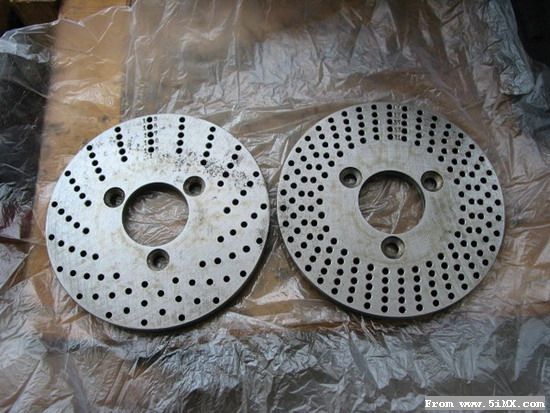

1、3号蜂巢板

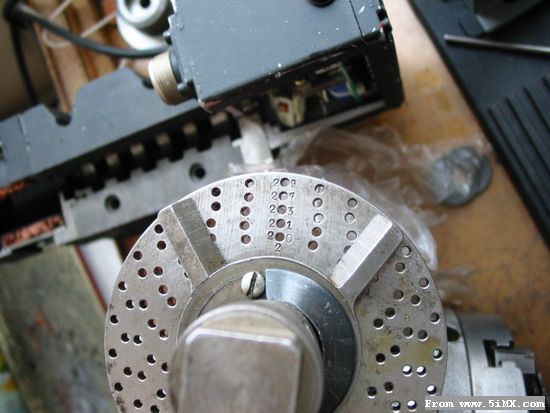

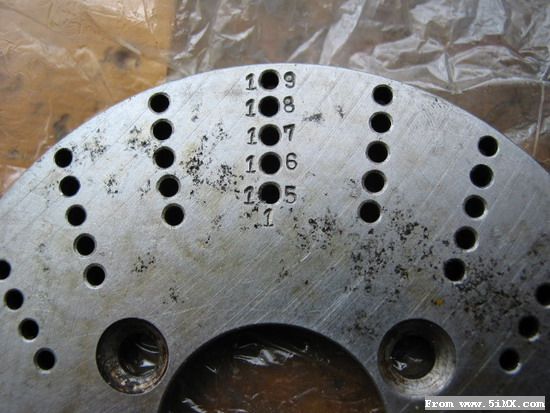

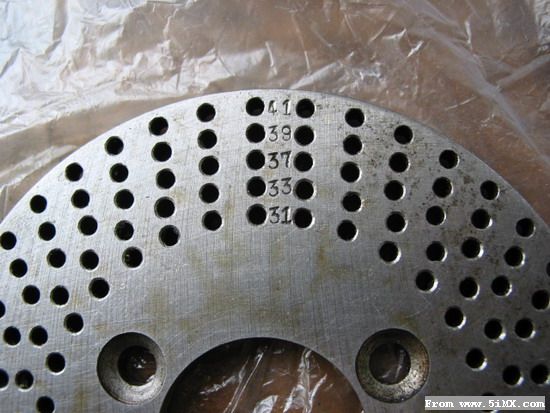

3个蜂巢板的孔数分布

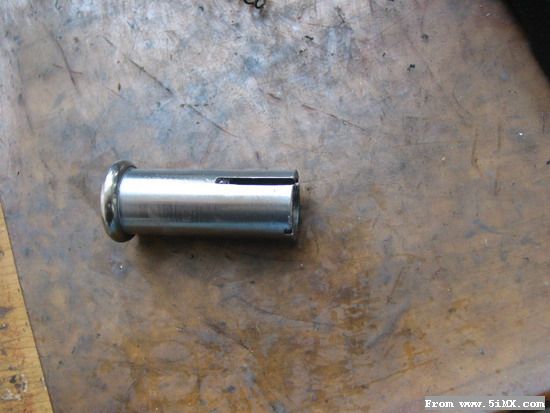

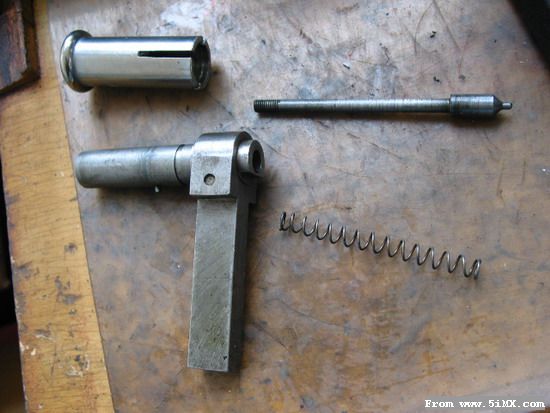

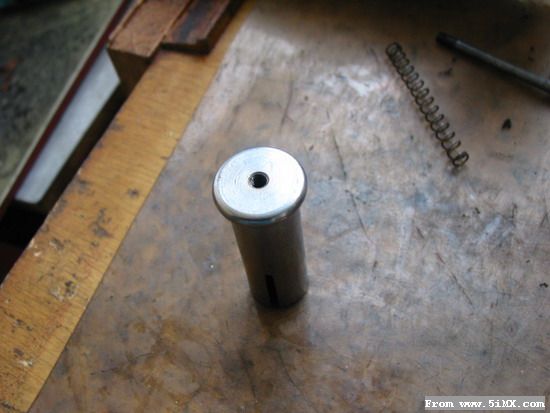

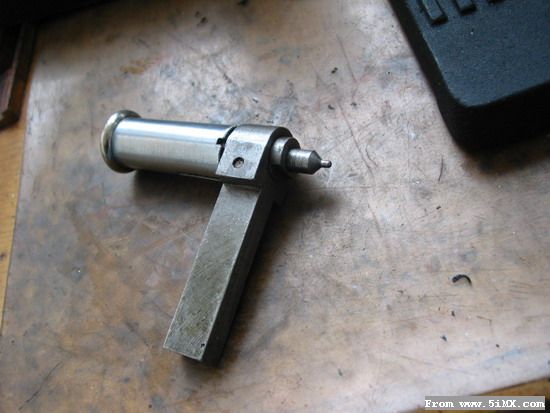

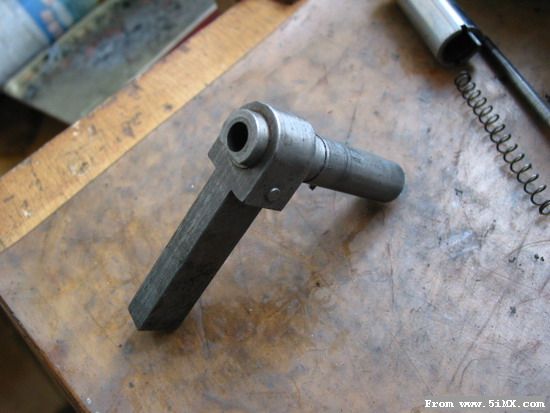

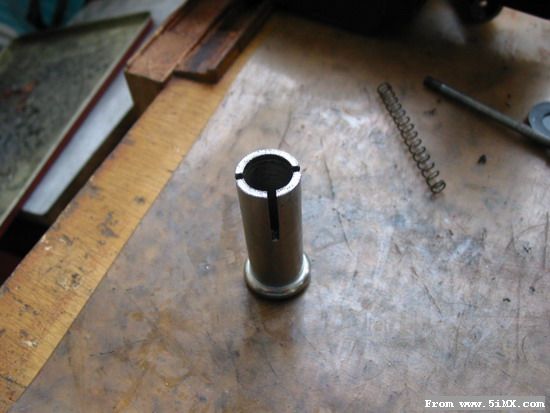

把手及顶尖

jtdst · 发表于 2007-8-16 22:12

:em26: :em26: :em26:

wzp2004 · 发表于 2007-8-17 08:59

感谢楼主的照片。能再把手柄轴端部形状和像刀口的零件以及装配部位的照片发点上来吗？另外问个较弱的问题：孔板的孔的数量分布与分度盘蜗轮蜗杆的速比有关系吗？:em22:

laopao · 发表于 2007-8-17 09:32

孔的分布与分度头的速比有关系，速比确定后，孔的分布会影响分度的可用范围（这个范围是间断的），有些简易的分度头甚至只有2圈分度孔。相同速比的分度头也可能会选取不同的孔数范围，比如这个简易分度头也是40定的，但与工厂常用的万能分度头的分度板孔分布不同。

nylaowang · 发表于 2007-8-17 09:55

:em26:

wzp2004 · 发表于 2007-8-20 12:26

原帖由 laopao 于 2007-8-17 09:32 发表
孔的分布与分度头的速比有关系，速比确定后，孔的分布会影响分度的可用范围（这个范围是间断的），有些简易的分度头甚至只有2圈分度孔。相同速比的分度头也可能会选取不同的孔数范围，比如这个简易分度头也是40 ...

:em22: 楼主：能再把手柄轴端部形状和像刀口的零件以及装配部位的照片发点上来吗？

laopao · 发表于 2007-8-20 12:55

好的，晚上回去拍

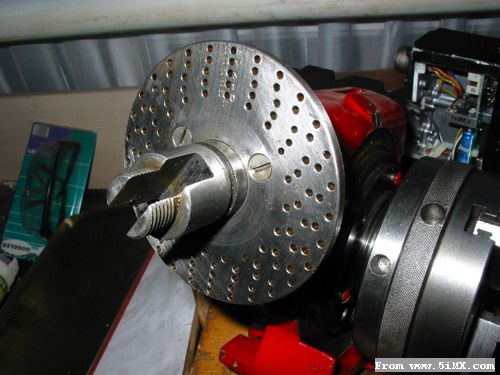

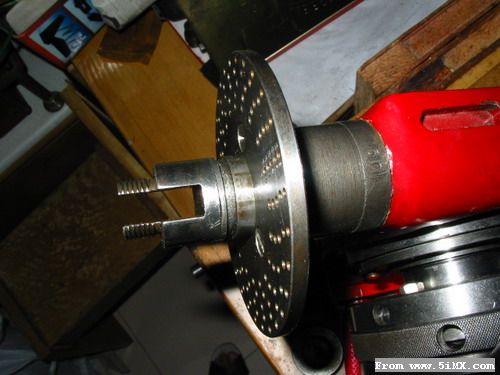

laopao · 发表于 2007-8-22 11:55

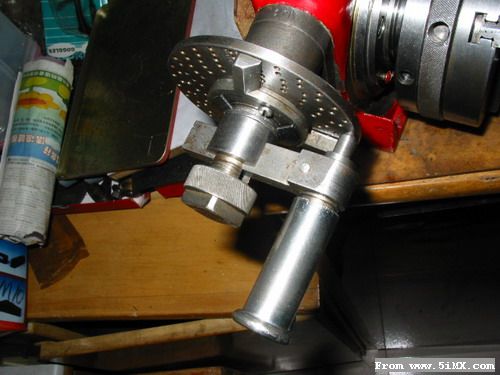

laopao · 发表于 2007-8-22 11:56

wzp2004 · 发表于 2007-8-22 12:57

原帖由 laopao 于 2007-8-22 11:56 发表

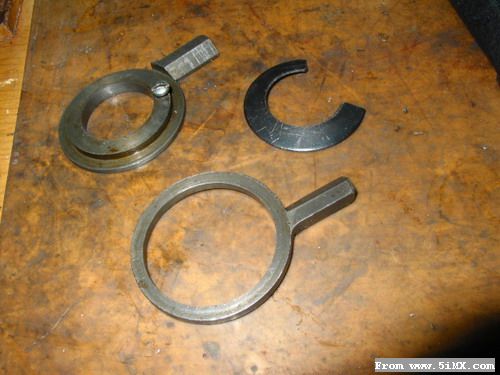

感谢楼主！请问图中那2个刀口状零件怎么用呢？看上去应该是限位用的吧。还有，那大半个圆环装在什么地方？做何用途？麻烦啦，先谢谢楼主。

云浮 · 发表于 2007-8-22 14:52

问得laopao 都累了:em15:
代回答一下:

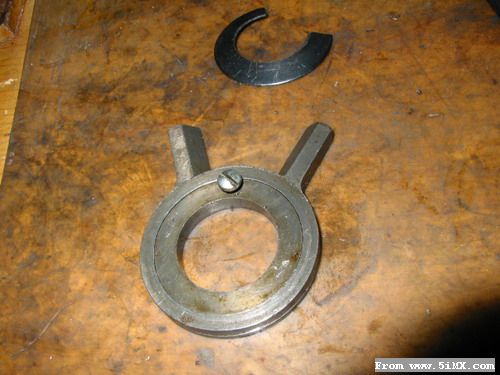

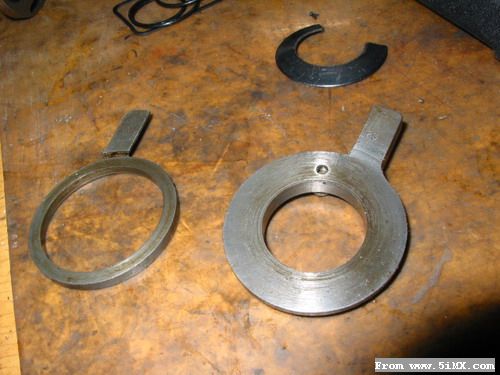

图中叫分度叉，其用途是根据计算所需转过的孔距数调整分度叉(二个刀口状)的夹角，以便减少分度过程因记数疏漏而产生的差错。大半圆环其实在图片一中可以看到，其作用是挡圈兼弹簧。那个分度叉圈上的螺钉是调好分度叉夹角后做紧定用，以保证夹角保持不变。

[ 本帖最后由云浮于 2007-8-22 14:56 编辑 ]

laopao · 发表于 2007-8-22 15:19

中午睡了会，刚醒，谢老大了。老大已经解释了，我就举个例吧。比如重复做分度操作，每次摇把需转过2圈另8个孔距，就可以将1个分度叉作为起点标记，将另一分度叉置于顺序方向相差8个孔距的位置作为终点标记。操作时摇过2圈零8孔后，摇把顶针停在终点叉位置。做下一个相同分度操作前，拨动分度叉（2个一同转动），直至作为起点的叉贴紧摇把的顶针，这样终点又变成起点，做好了下一个分度准备。这样分度叉一直保持着这8个孔距完成全部等分。如没有这个分度叉，就只好每次记住新起点位置，数那8个孔距，略麻烦一些。

[ 本帖最后由 laopao 于 2007-8-24 08:45 编辑 ]
