x8120万能工具铣拆修日记

sun1129

谢谢！，找找看。

sun1129

今天干了一会儿！只是把昨晚没拆完的立铣头继续，立铣轴轻敲拿不下来，不能硬砸！还是决定白天千斤顶压出来比较妥当！



没有压力机，就只能土办法！等以后有时间自制一个压力机！！！

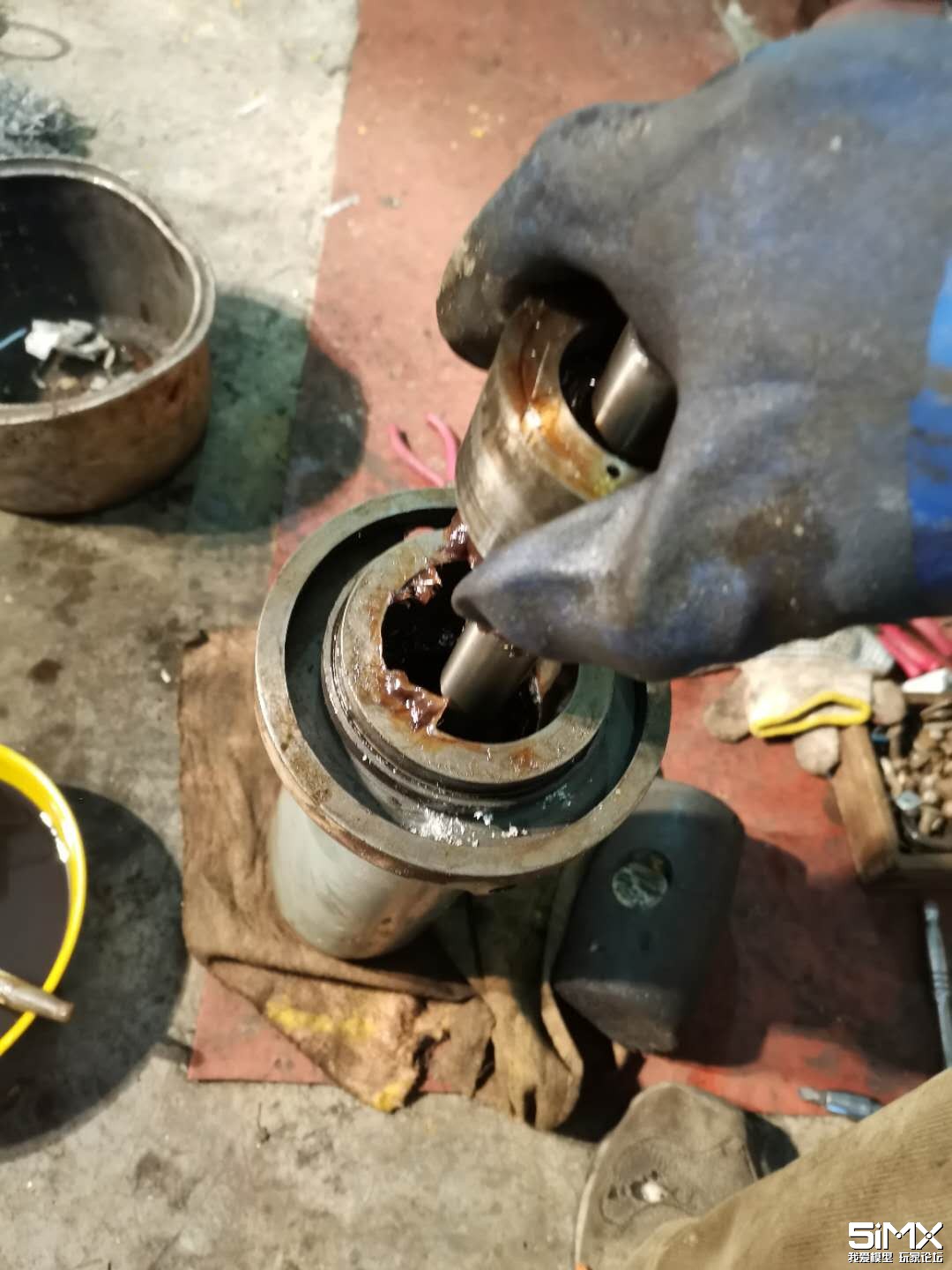

拿立铣头双列短滚子轴承，和卧铣头一样，外环是活动的，主轴抽出来，接着就得拿出外环，拉马伺候！



外环磨损了，我想先不换，把外环翻转180度安装先凑合着用！装完表打下跳动！



外环全部翻转180度装上！手试了下，还行！先放在柴油里，等装时用新柴油再洗两遍！



立铣头体清洗完毕！


有点花里胡哨，行！就这样，本来面目！
插曲：
立铣头上轴承是一对向心推力球轴承，但拿出来后发现一个是另一个是深沟球轴承，我的天啊！真能凑付！！





角接触轴承必须配对使用，这是哪门子技术？本立铣头面对面安装，中间有隔环！按现在的设计隔环去掉，使用面对面配对轴承！

小物件拿回家洗！



临回家前，把分度头涂了些柴油！

不像样子！！！

sun1129

今天做了3片挡屑片，工作台上升时，挡片被丝杠螺母抬起，工作台下降时挡片自由落下！
原来没有：



做好后，装上：



上摇工作台：



继续上摇：



下摇工作台：

继续下摇：



正在上传图片时，我可爱的八哥来了凑热闹，来2张给模友看看！






这台万能铣还有个缺陷，上下滑板的一个角掉了，我分析是在搬运时碰到自动走刀定位杆，杆断了也把滑板体带下一块肉来！！！但需要想办法修补，想听听模友的见解！！

haimowang

拆一次实在不容易，机件內的毛坯面刷上一遍防锈柒，有些结合面、滑动面重新刮研一遍，既好用又好看。

sun1129

今天干了两件事！1是快速手摇装置的拆洗、组装；2是立铣臂的拆洗；

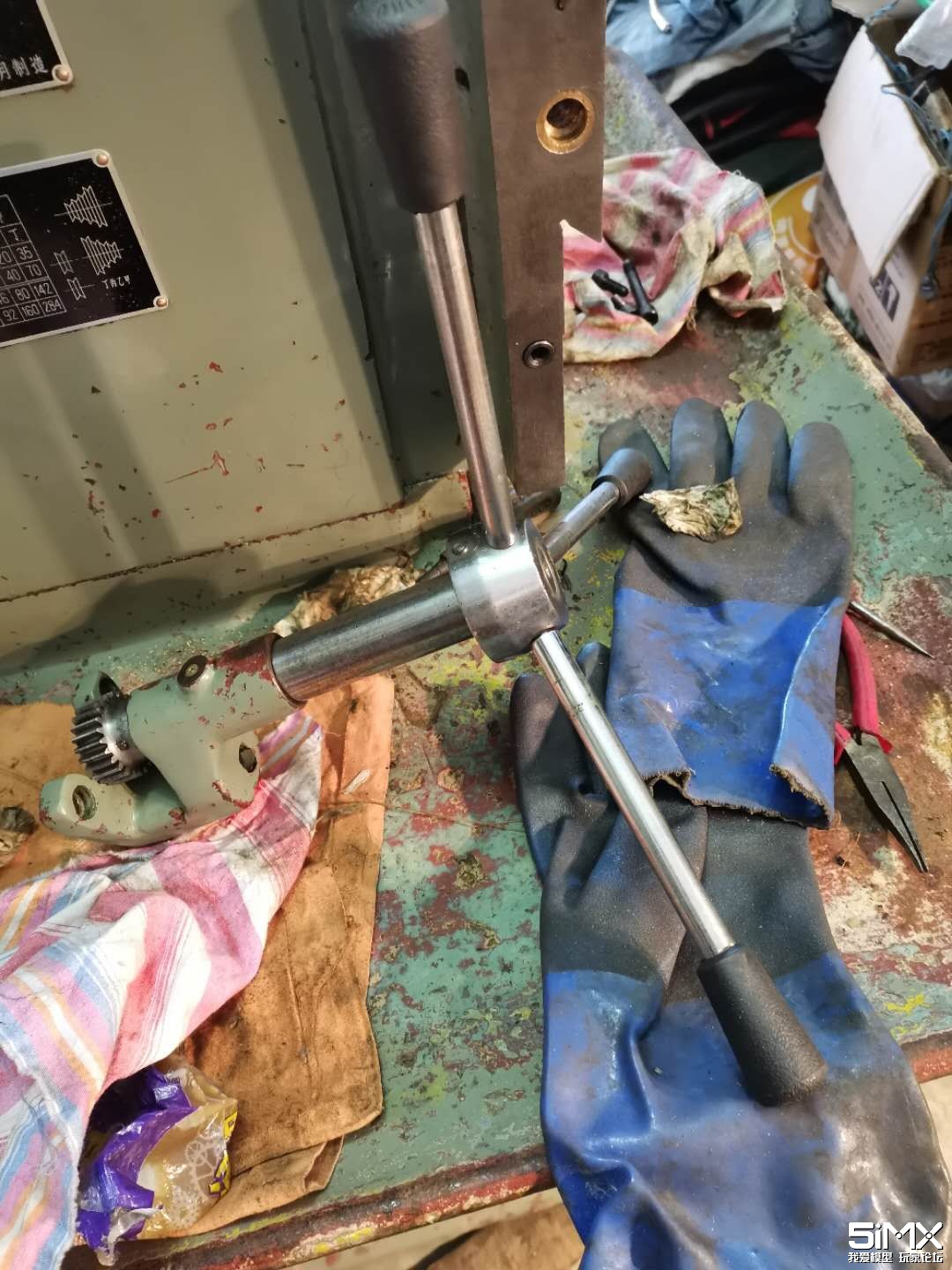

快速手摇简单，2个锥销拿下，拆下洗洗，铜油嘴子疏通就完事了！3根杆利用钻铣床原来的的，就是粗点儿！
下图：


下载附件

2020-4-6 16:38 上传

下载附件

2020-4-6 16:38 上传

接下来拆立铣臂：


下载附件

2020-4-6 16:38 上传

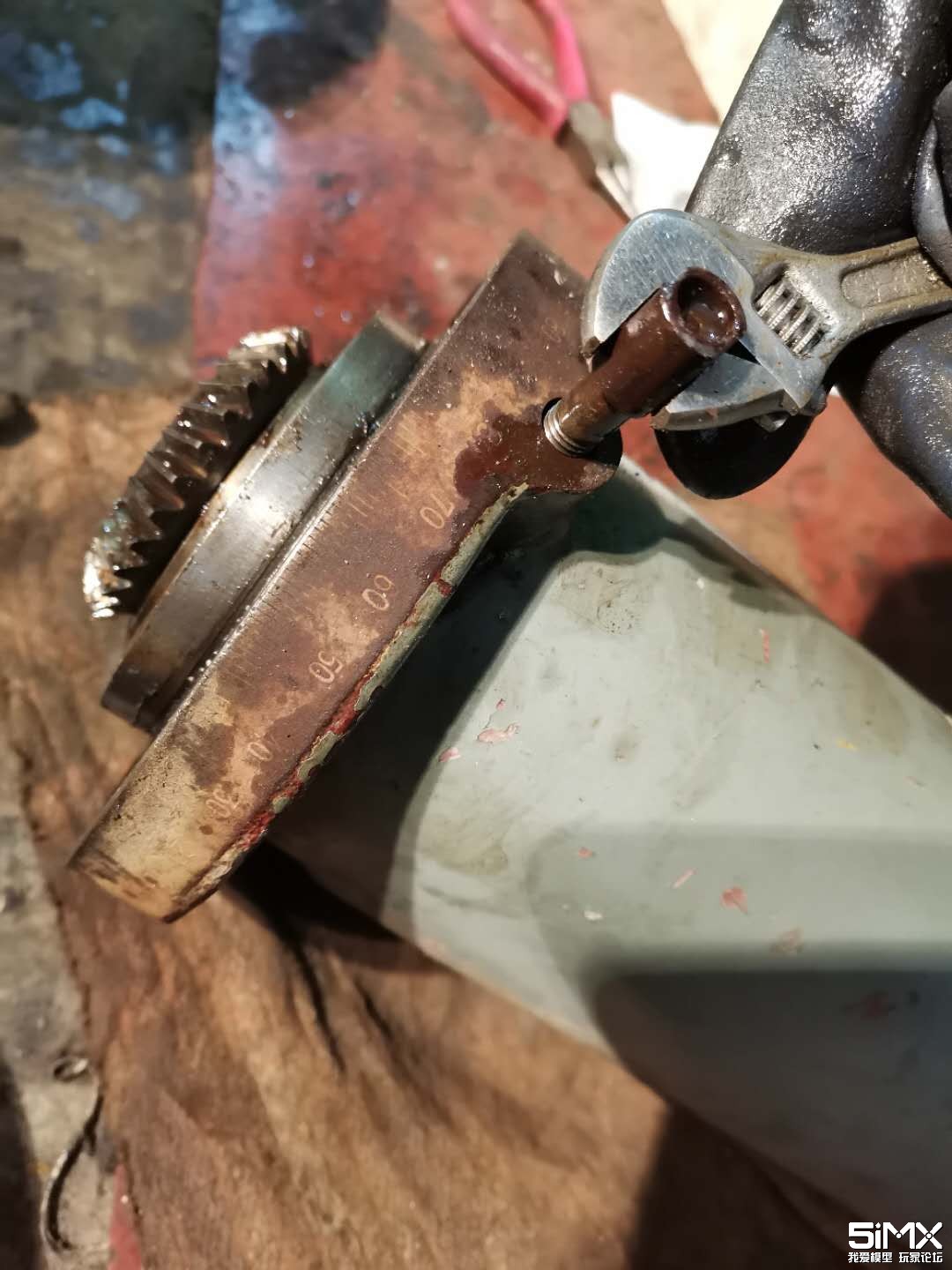

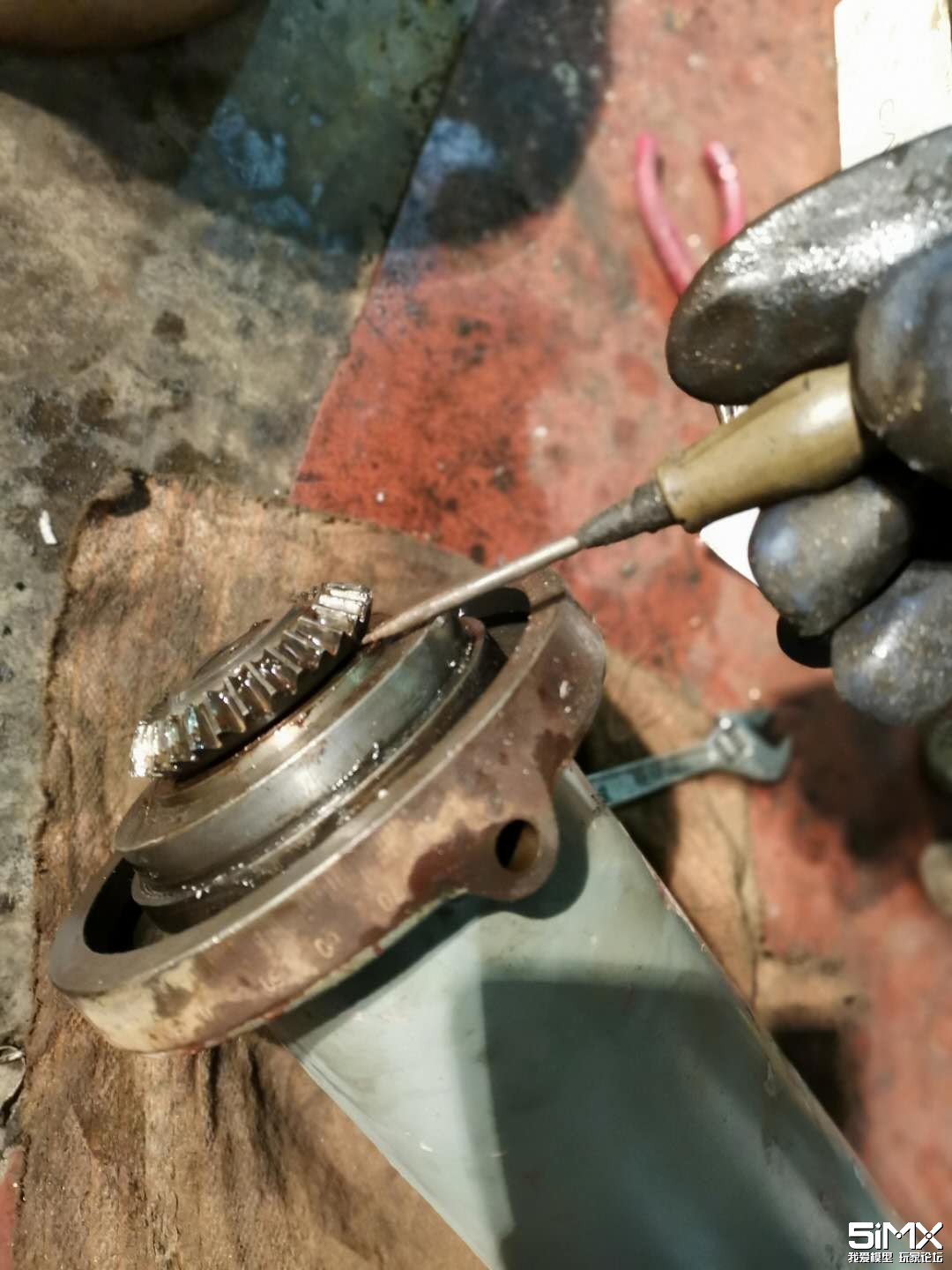

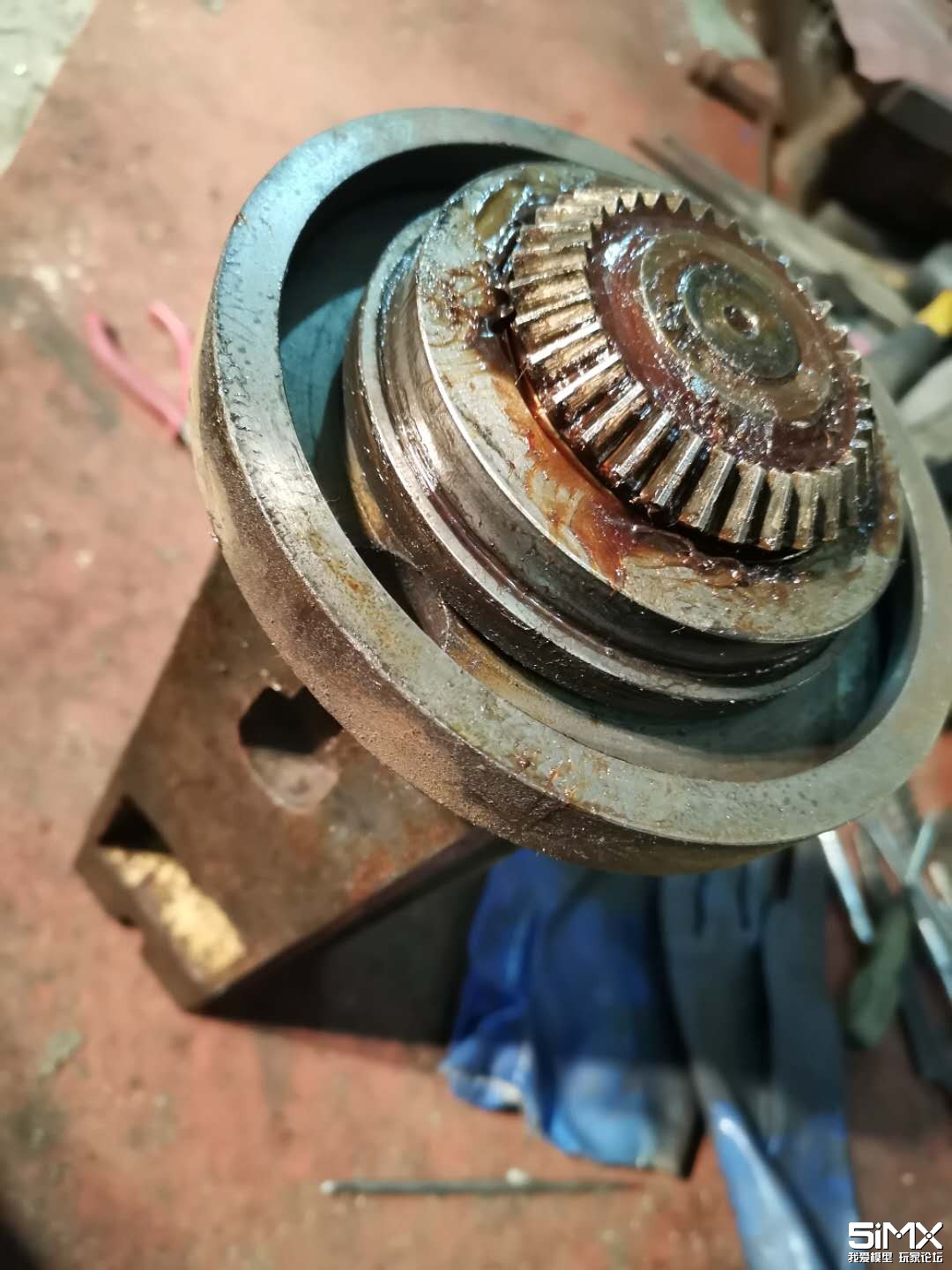

首先卸下刻度盘上的油嘴子，也是定位销！锥齿轮可以直接取下来。


下载附件

2020-4-6 16:38 上传

下载附件

2020-4-6 16:38 上传

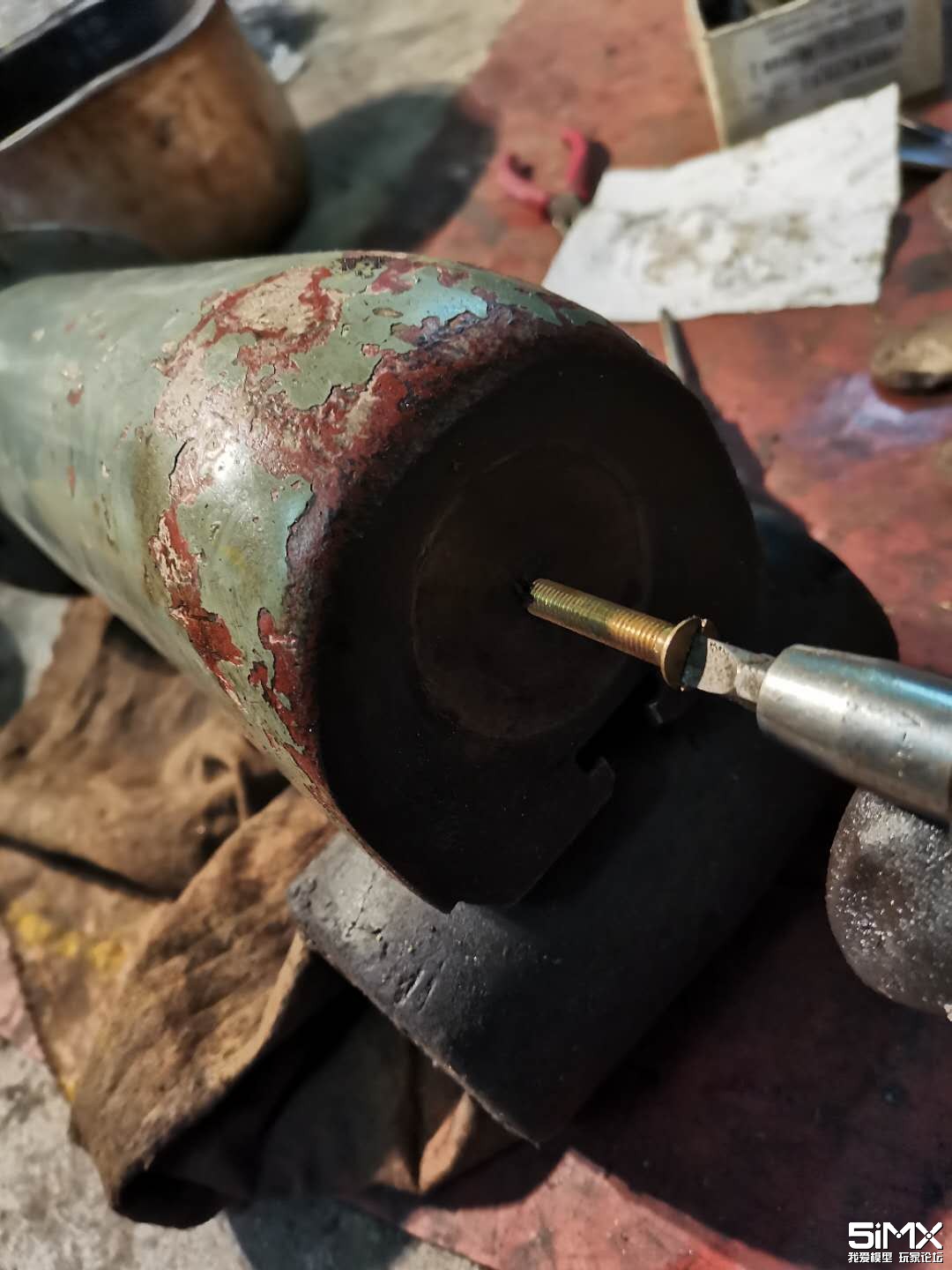

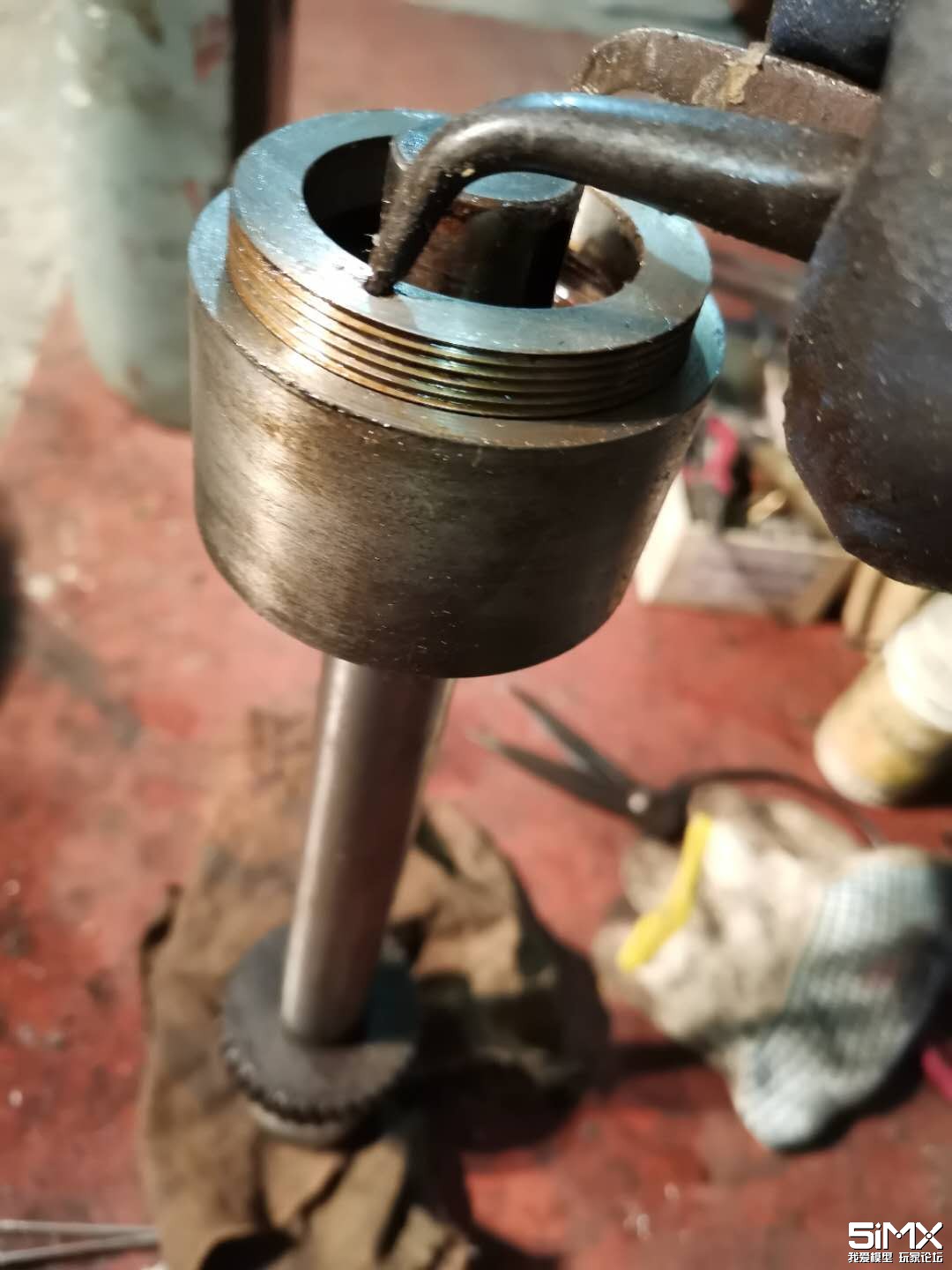

尾部卸下M6螺钉，再用M6x60的螺栓拧入，直到把传动轴顶出！


下载附件

2020-4-6 16:38 上传

从前端看，前轴承快出来了！！！

下载附件

2020-4-6 16:38 上传

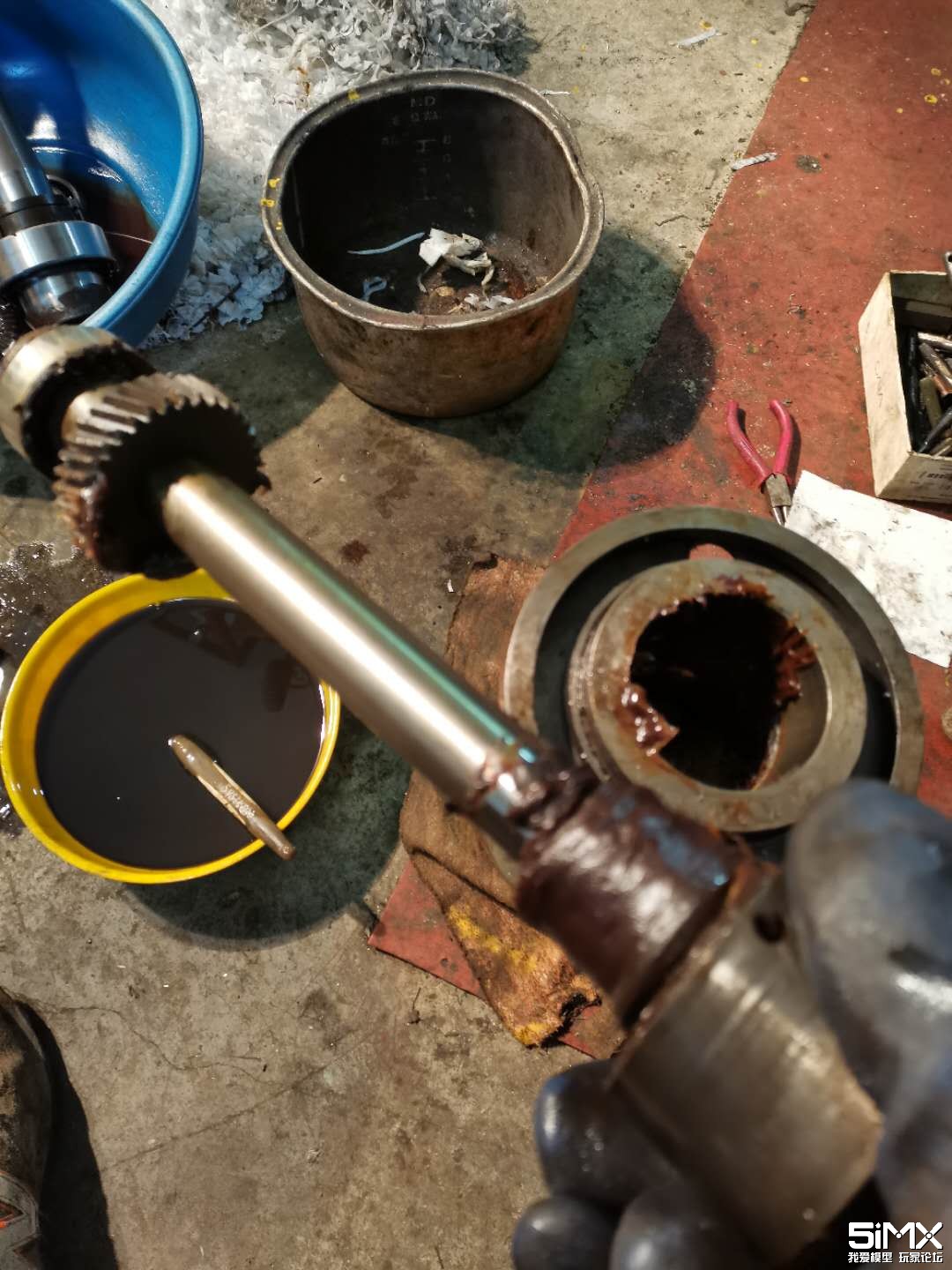

拿出传动轴！


下载附件

2020-4-6 16:38 上传

查看一下轴结构：


下载附件

2020-4-6 16:38 上传

拧下前轴承圆螺母：


下载附件

2020-4-6 16:38 上传

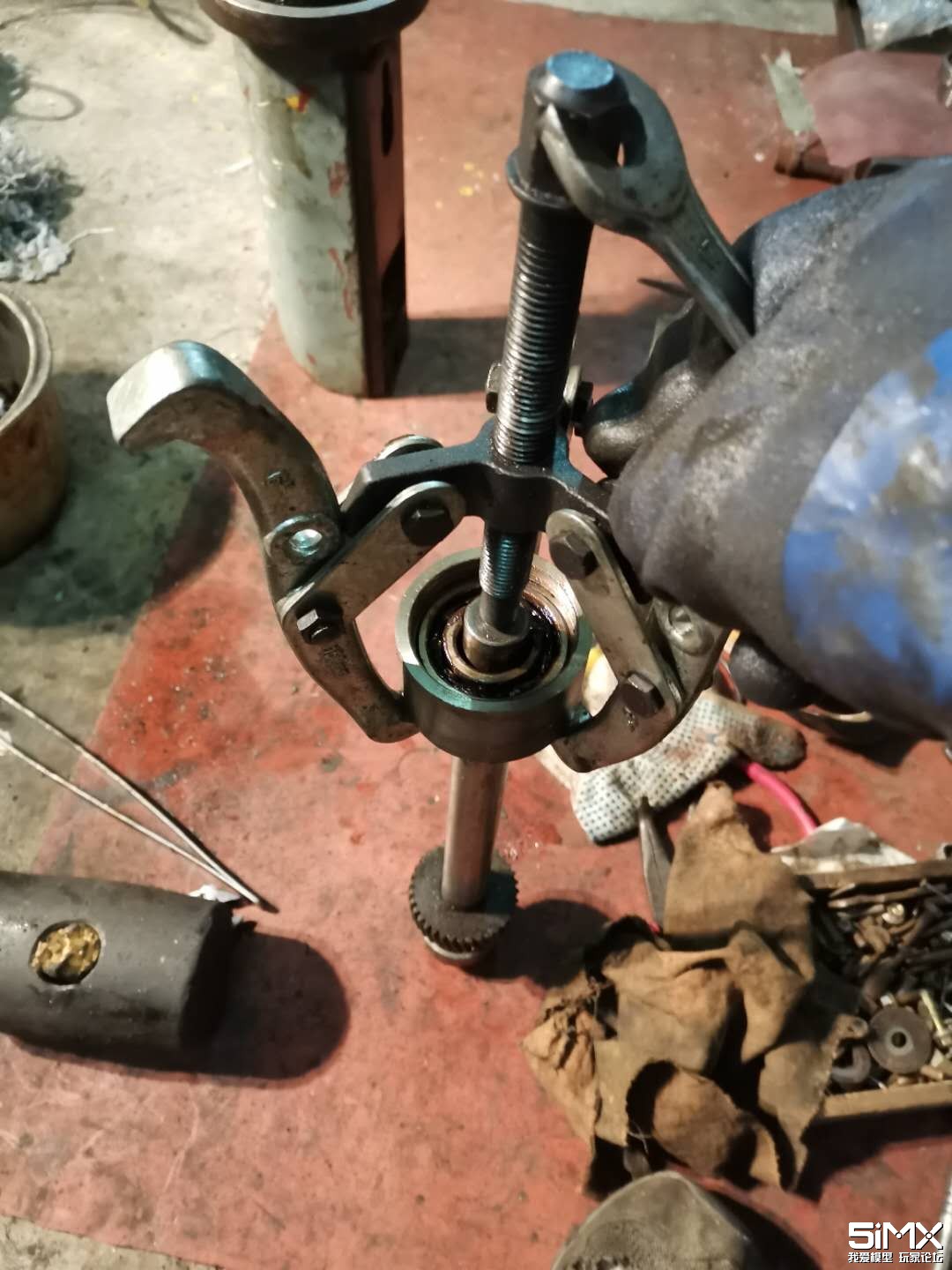

拉马取下前轴承D205，本轴上是2只深沟球轴承D205和D204！


下载附件

2020-4-6 16:38 上传

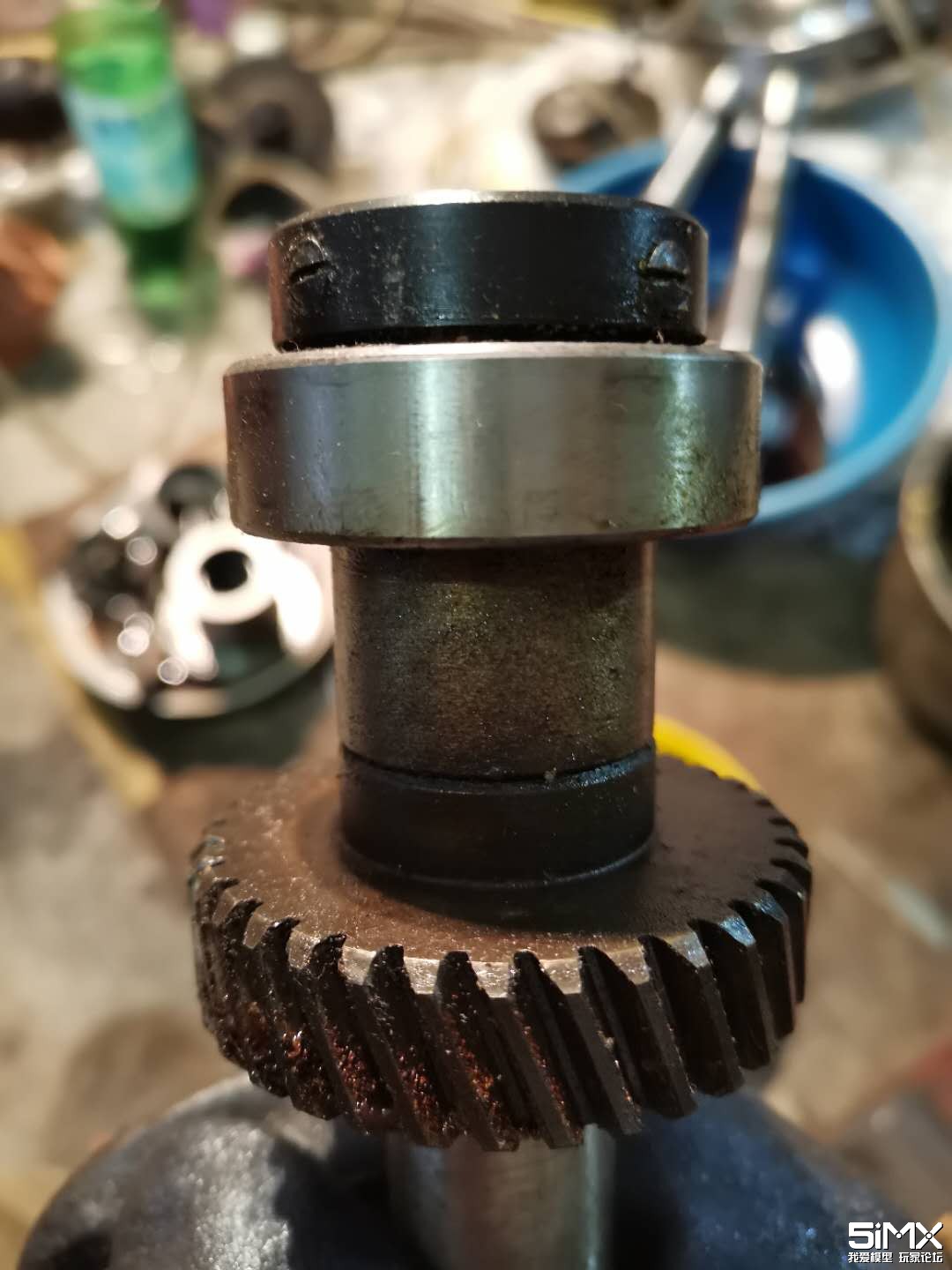

后轴承圆螺母上有2颗定位螺钉，螺钉里面是2个小紫铜垫，以防螺钉损伤螺纹！


下载附件

2020-4-6 16:38 上传

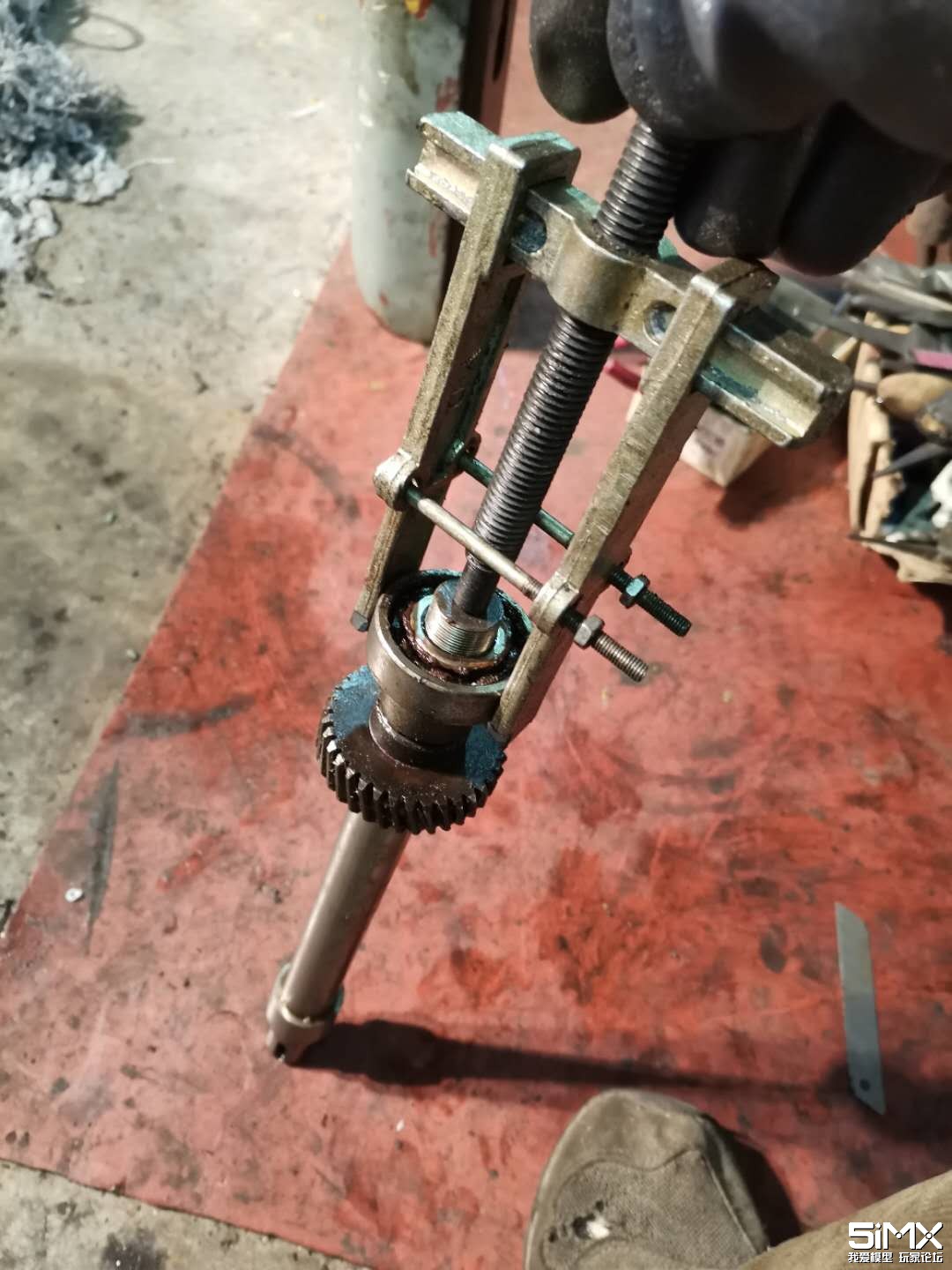

取下圆螺母，拉马取下轴承D204：


下载附件

2020-4-6 16:38 上传

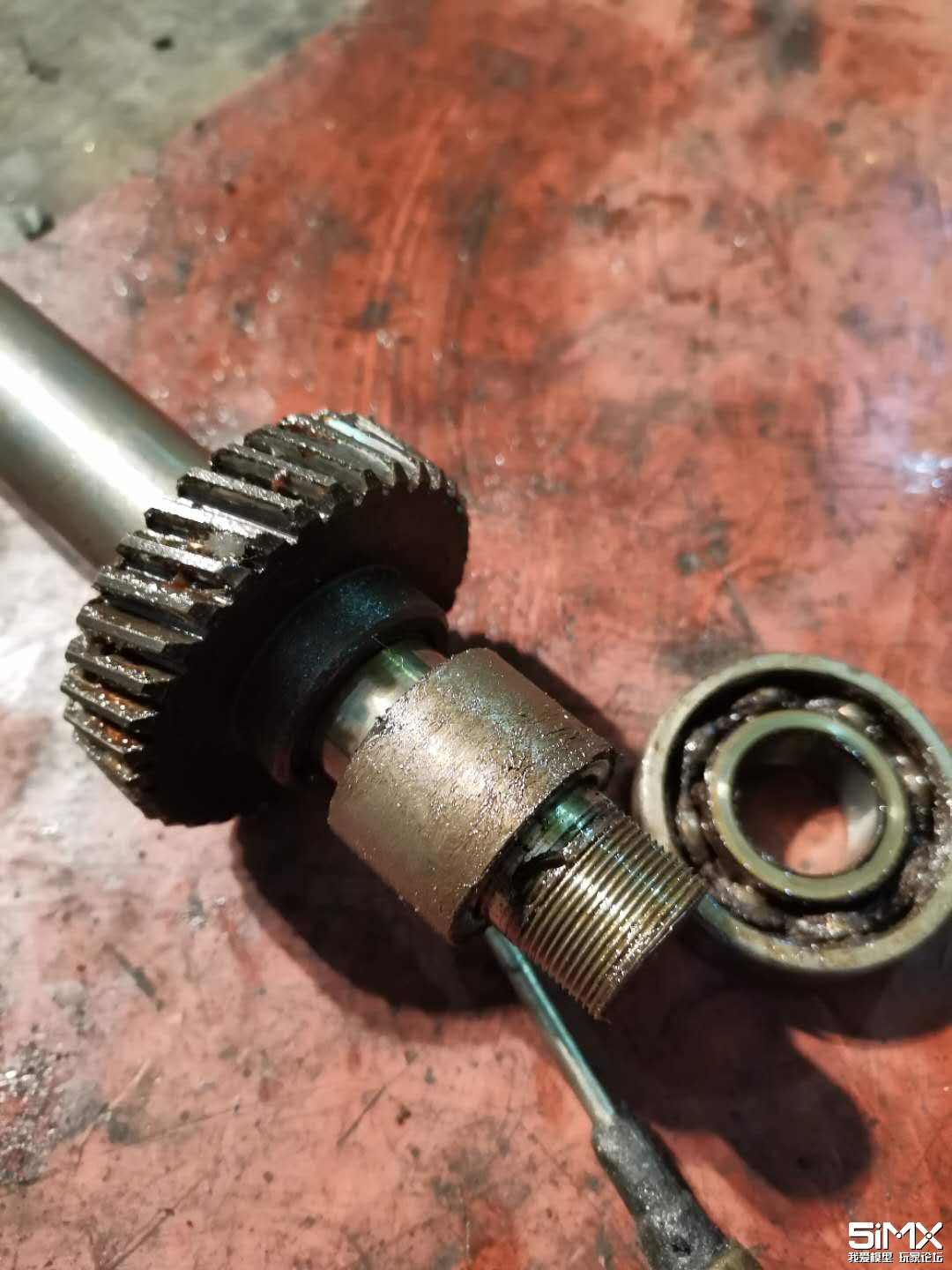

依次取下隔套、齿轮、平键：


下载附件

2020-4-6 16:38 上传

轴承有一定的磨损，虽然还可以使用，但决定换掉，这么多年了，深沟球轴承承受着轴向力、径向力，也该歇歇了！

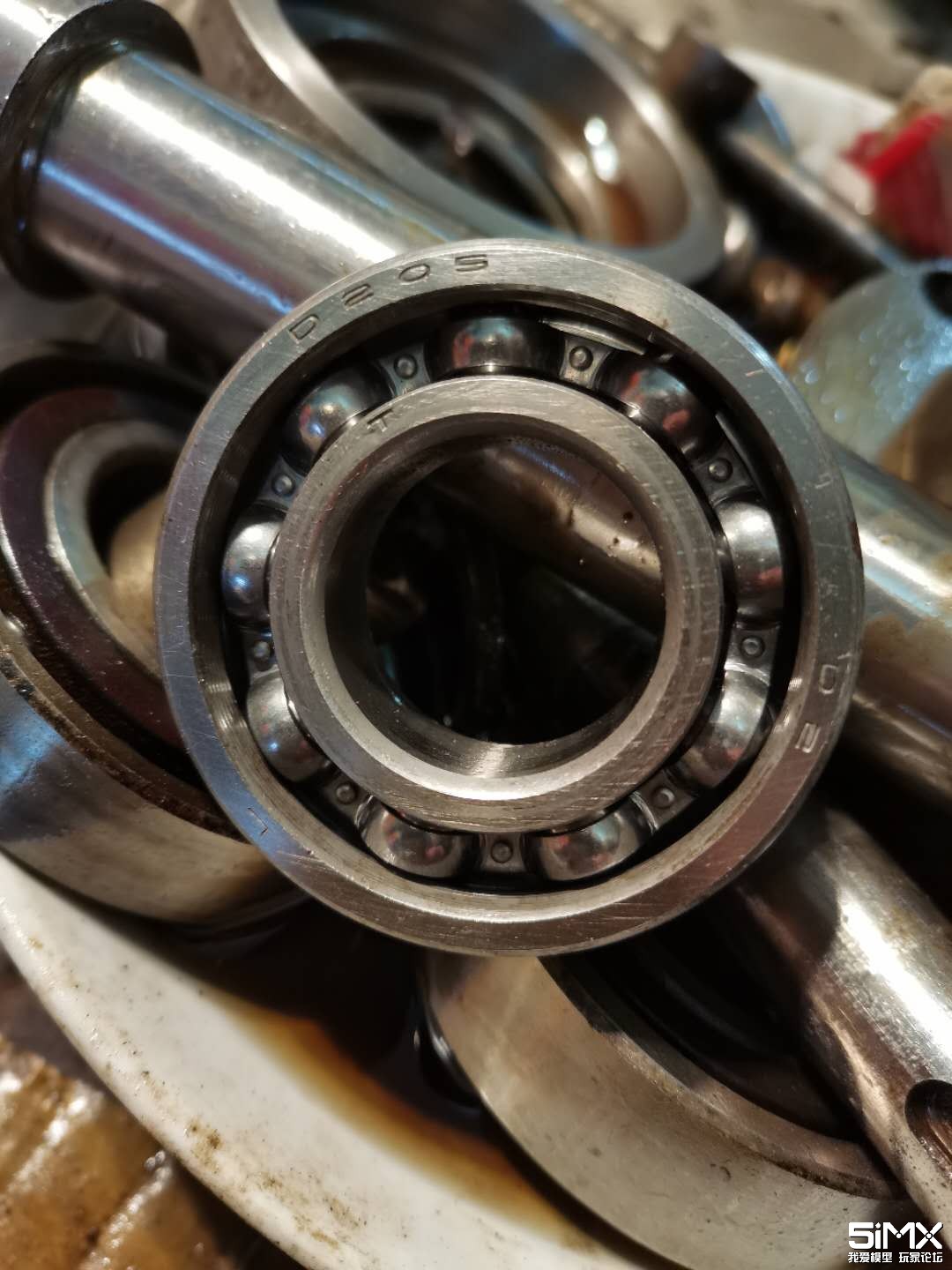

42年前的轴承，老物件！前轴承：


下载附件

2020-4-6 16:38 上传

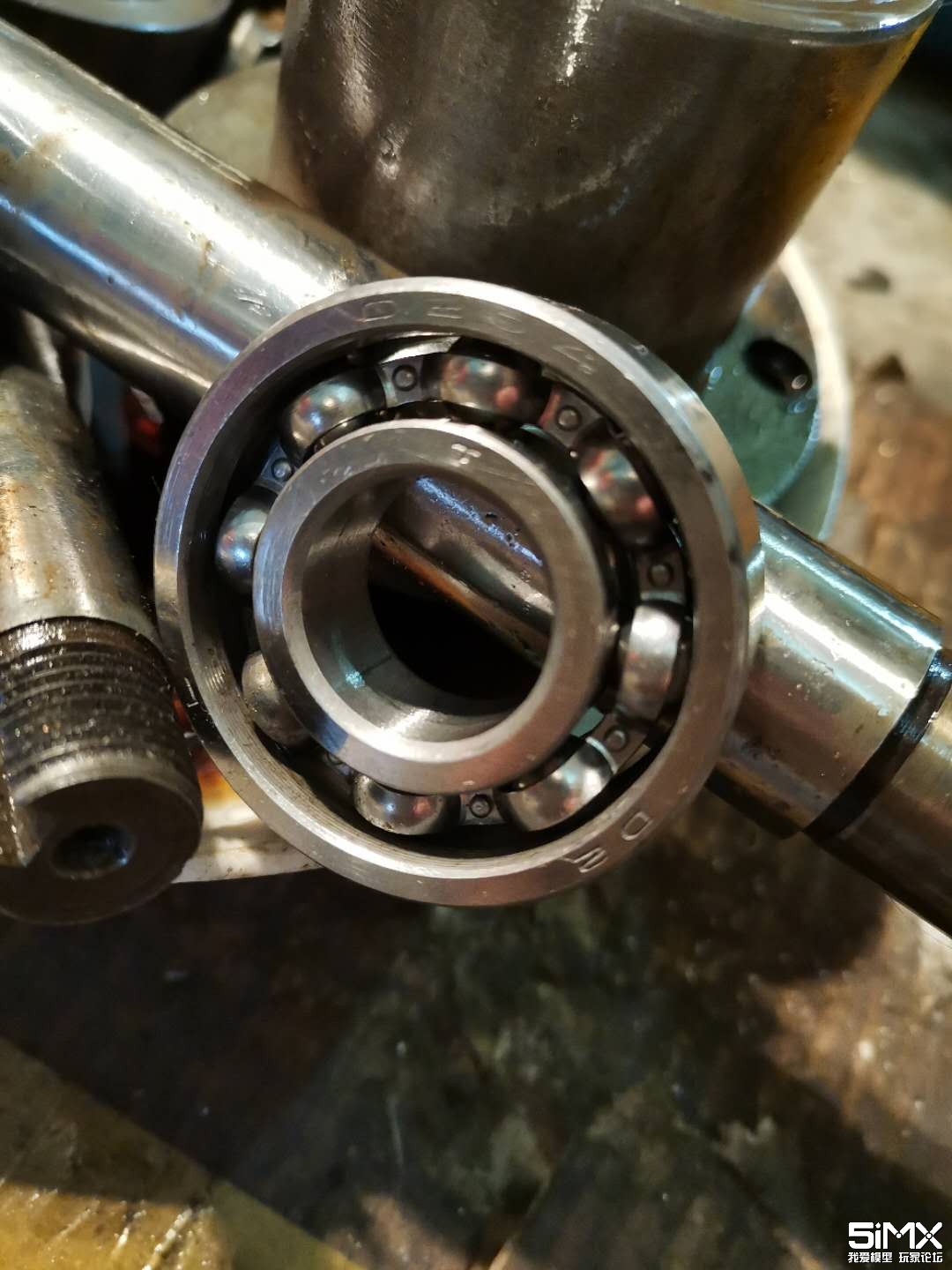

后轴承：


下载附件

2020-4-6 16:38 上传

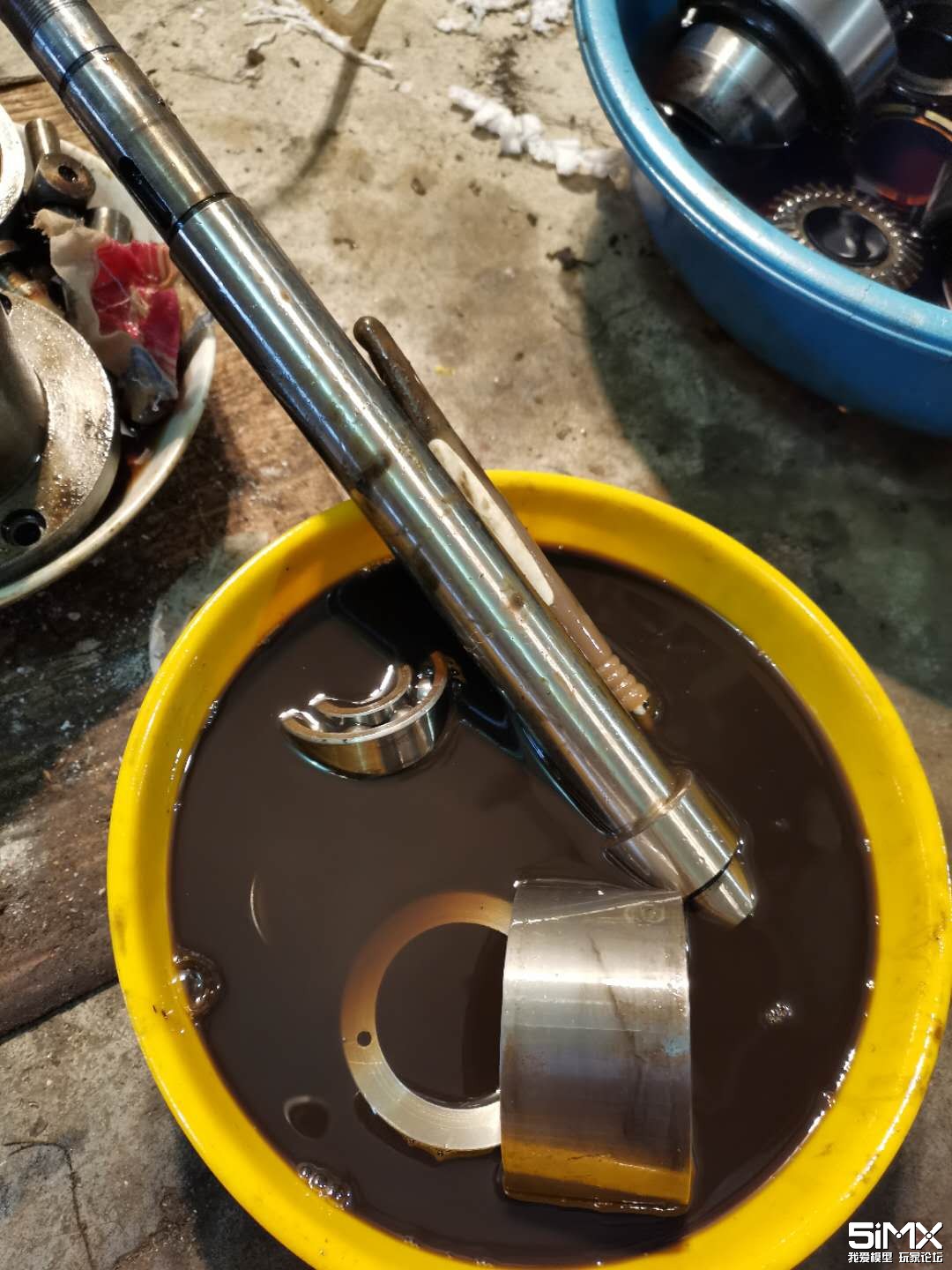

把拆下的零件泡到柴油里，洗了一遍啦，等用新柴油再洗一遍，风吹干就可装了！


下载附件

2020-4-6 16:38 上传

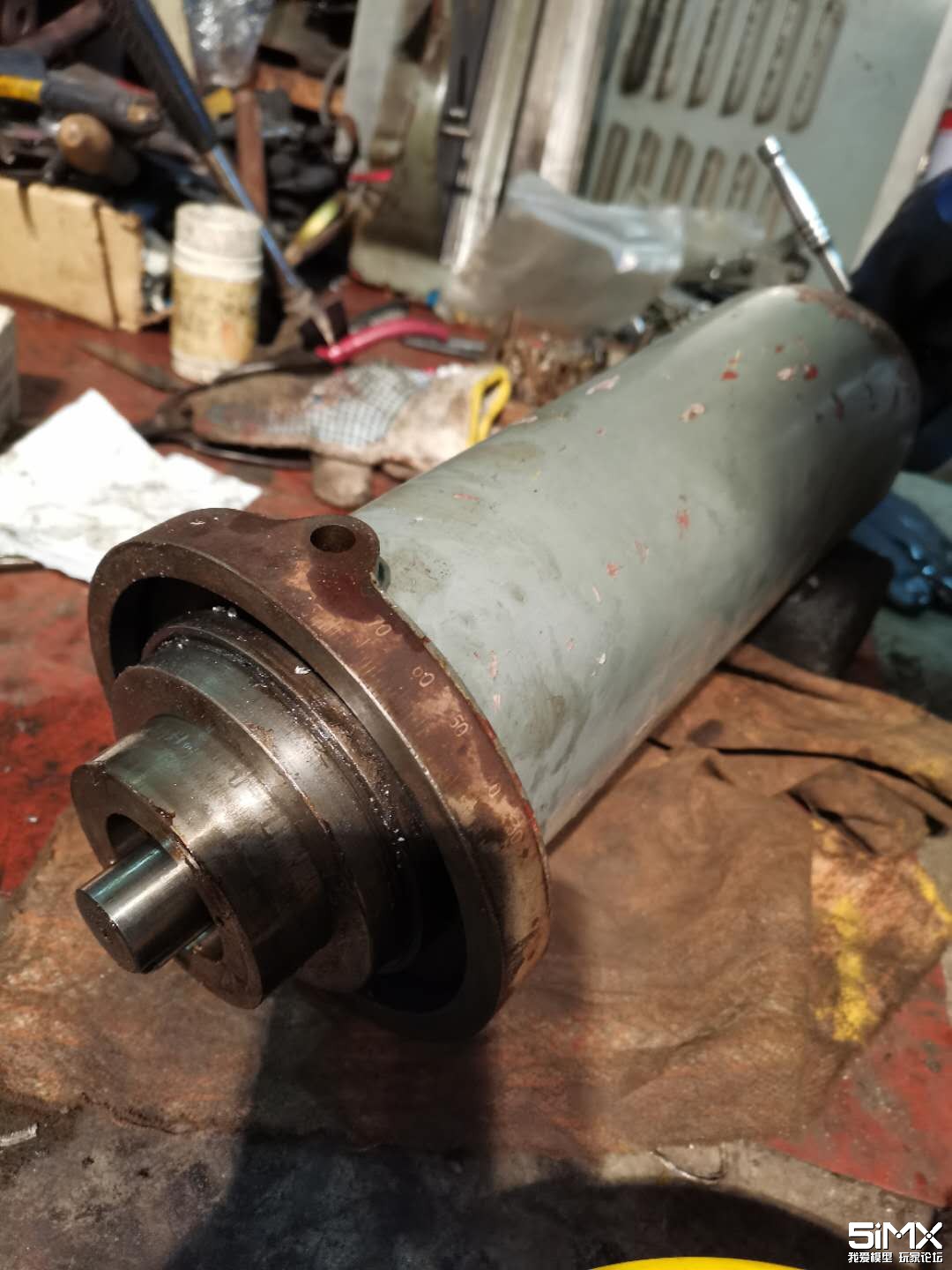

清洗好的立铣臂：


下载附件

2020-4-6 16:38 上传

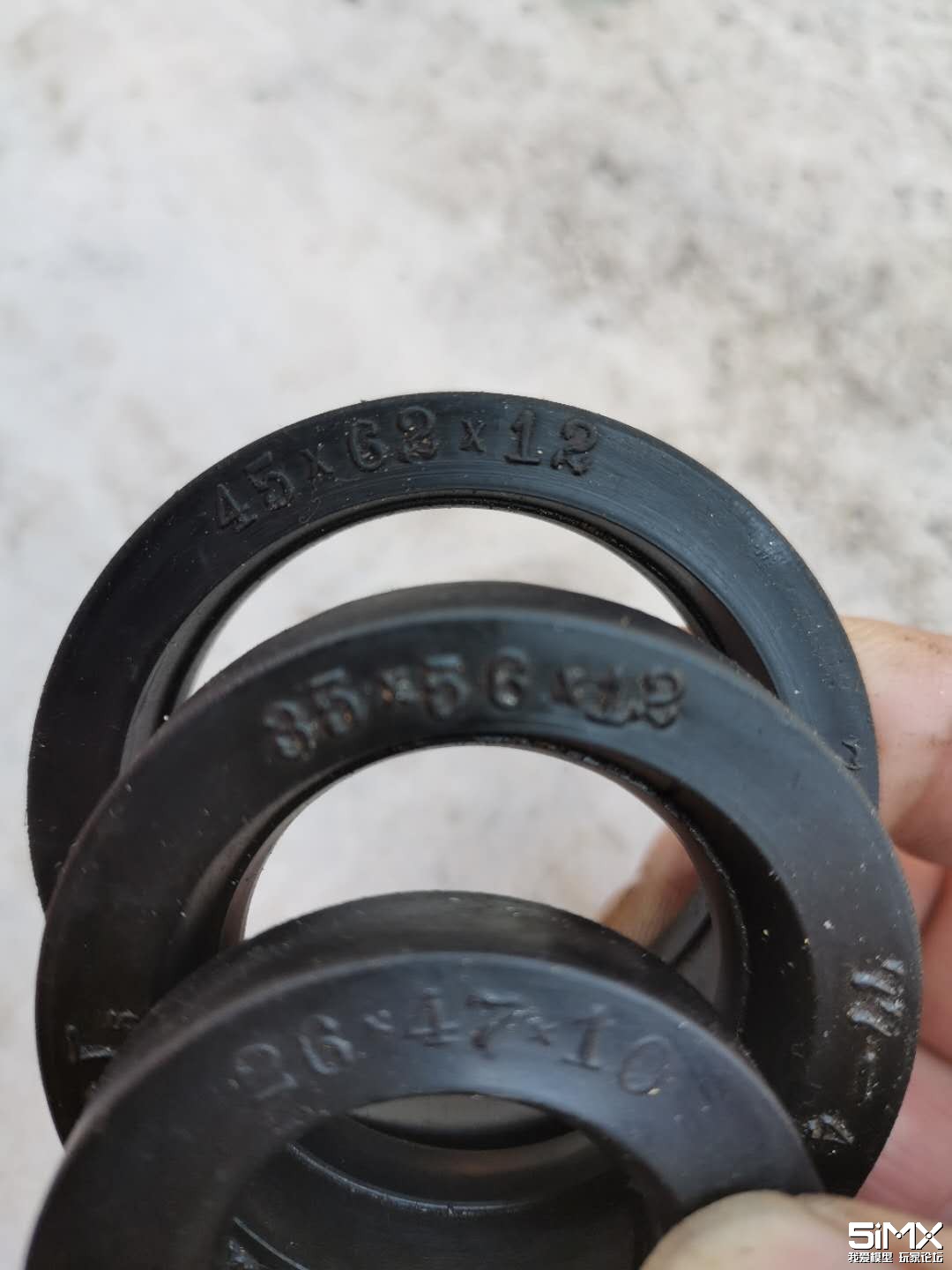

需要更换的3个骨架油封：
45x62x12
35x56x12
26x47x10


需要更换的轴承：
202----------2件
203----------2件
204----------1件
205----------1件
36206-------2件
更换的铜油嘴子：
6x6压配式------------4件
8x1中直（国标）---4件
整体就更换这些东西，价格200元左右！

已购！等件来了再继续播报，暂停！！！

dujundujun

精华贴，收藏了，

漂洋过海

既然拆开了就弄彻底点，该换的就换了。这台铣到你这是享福了，帮顶。

qinhfm

好东西。老哥有福

sun1129

分度盘拆修：
清洗轴承；
调整轴承间隙；

九歌歌

点赞，自己动手，丰衣足食啊

dujundujun

等待更新中

sun1129

这台万能铣有个缺陷！就是下图红圈中的滑板掉了一个角！！很是显眼！今天修补一下！！


用一种叫做“铸工胶”粘合，然后用钻铣加工！















还算完美！！有一个地方缺点肉，补上了，明天铣平！！！

sun1129

正在思考改造立铣头和卧铣头端密封形式！改善主轴轴承润滑性能！
原来立铣和卧铣头主轴承都是油脂润滑，轴承磨损严重，若改用稀油润滑则大大提高润滑性能！
采用端面密封！！试试！！
下图是原立卧铣头轴承压盖和迷宫密封环！准备弃之不用！

dujundujun

无知的问一下，是用胶沾的还是电焊？看着像胶水沾补的

sun1129

dujundujun 发表于 2020-4-10 08:54
无知的问一下，是用胶沾的还是电焊？看着像胶水沾补的

就是胶粘的，我已经说了叫做“铸工胶”，粘完干后像电焊焊的一样！

sun1129

今天上午干了一个活！修正切削液管路！就是下图这个，这是修正完成的图片：



这根东西四段管和一个锥阀！
最上一端没动，其余3段管和锥阀全都拆解下来，除锈！并且每段管都铣了扁，好上卸管路。
上数第二段管铣扁：





第三段管铣扁：



修研锥阀：



阀底除少一个销，没有这个销，阀门旋转开关没数，原来就没有，我加上！下图：



加销后：

最后把它们组合起来！

掉角修补后的照片：



下午买的东西到了：



还有几件东西需要自己加工，下图：

嘀嘀哒

卧铣皮带轮哪里用的是什么轴承？

sun1129

嘀嘀哒 发表于 2020-4-11 09:36
卧铣皮带轮哪里用的是什么轴承？

还和原来一样，深沟球轴承！没有必要

改成角接触或圆锥滚子轴承

，原装的轴承其实还能用，只不过买铣头轴承顺便买了。这铣床容易损坏的是铣头后轴承！！！

sun1129

今天装卧铣头、立铣臂、立铣头，装配都简单，没拍照片，安装配图来！！！






装完卧铣头和立铣臂！！



装完立铣头：











明天，装工作台，检测立铣、卧铣头跳动！！！
累了！洗洗睡了！！！！

sun1129

立铣头改成稀油润滑！
初步设定：
1、立铣头和立铣臂连接处需要密封！在立铣臂止口处加工出O型圈槽，圈粗选2.55mm。






2、原来的轴承盖弃之不用，迷宫密封不好用！立铣头轴承压盖重新加工，止口处加工2.6mmO型圈槽，密封立铣体和压盖！
轴承压盖和立铣轴之间采用端面密封！！
画了个轴承盖草图：
