实惠版本尾管上市

czsghb

好东西是一定要顶的

wzcaipyi

:em07: :em07:

wcddm

:em07: :em26:

uikyhuang

顶:em15:

安大模型

:em15:

yatuo450s

还差两丝,亚拓原厂的应该是12.07
所以你们的精度还不够....多多努力吧....

安大模型

呵呵,拿游标本来就量不准0.01MM的,您还不知道吧,我是机械专业的,从小就摸千分卡尺长大的:em15: 我设个坑您怎么就又苯起来跳进去了呢?您们不是老设起来给别人跳的吗?:em15: 我这几天正想改这图这正确的数值拍上去的,那里知道,,,,,咳,,,,,,您们这次怎么不派托了,怎么就直接自己光屁股跳进去了....:em15:

[ 本帖最后由 安大模型 于 2007-9-8 11:12 编辑 ]

yatuo450s

原帖由 安大模型 于 2007-9-8 11:10 发表
呵呵,拿游标本来就量不准0.01MM的,您还不知道吧,从小就摸千分卡尺长大的:em15: 我设个坑您怎么就又苯起来跳进去了呢?您们不是老设起来给别人跳的吗?:em15: 我这几天正想改这图这正确的数值拍上去的,那里知道,,,,,咳,,,,,,您们这次怎么不派托了,怎么就直接自己光屁股跳进去了....:em15:...

以后说话要注意了兄弟,看来这个坑是你自己光屁股跳进去了呵呵....
第一:
"我是机械专业的"这是什么意思?
第二:
坑不是来设的,是来挖的?
第三:
"从小就摸千分卡尺长大的"这东西我还没有听说过,是你爸爸给你做的吧,大家想想吧!一个从小学机械的人真牛!
第四:
"拿游标本来就量不准0.01MM的"既然量不准,你们安大还拿上来量,一个学机械的,知道量不准,还拿出来骗大家,这叫什么,大家想想吧
第五:
我不是托,只是告诉你们原厂尾管是12.07的,结果却引来了安大的讥讽,无语~~~~

[ 本帖最后由 yatuo450s 于 2007-9-8 15:25 编辑 ]

uery

:em15: :em15: 二筒在哪呢:em15:

uery

劳资胡的就是你！:em15:

好爱好爱机

这个尾管不错的:em15:

yqyqingyv

:em15:

安大模型

我知道您不是拖,您不就是飞跃的姓王的那一只吗?.........
我给您面子才不删您的帖的,不会像您们去编辑别人的帖,和去删掉
1,我是学机械专业的,这句话您不懂还是不信,如果不信,那您有空去温州教育查一查,如果不懂,没关系您可以再去上小学语文了,
2,不要什么挖和跳,虽然我语文水平没您们那个诗人好,但是机械方面的知识绝对比您强
3.我从小是玩着这些机械方面的东西长大的,很正常,因为我家的家族都是做机械的,有什么奇怪吗?就像您从小在田里玩泥巴长大一样,因为您是田里长大的,也很正常,如果我从小也是在您那地方长大的话,也应该是每天在田里玩泥巴,很正常
4.这张图是我的兄弟发的,当时发上去了,我看到还没有改过来,但是我已经量过尺寸了,是和原装一样的.所以没有存在欺骗摸友的意思,安大承诺不满意就包退,这有问题,吗?
5.安大的东西好与坏不需要您来评论,也不需要您告诉我,您多做好自己的东西吧,不要把主轴做起来连轴承也插不进去,横轴一炸就断,这现象温州摸友都知道了,
最后和您说一下,以后不要来我这地盘撒野,因为我的地盘我做主,,,,,
还有就是最重要的东西,您不要把话说到父母身上,如果您还这样的话,我会不客气的,...........但是我不会说您的父母,他们是长辈,我尊重他们,但是我会找您的,肯定.您放心.......

yatuo450s

第一:我姓王,但不是飞跃的,不好意思
第二:有一个帖子已经被你删了!
第三:有没有叫"千分卡尺"应该您先去查一下!
第四:没有你的生活过的好!城里人!
第五:做为一个模友难道不可以评论你们的东西吗?怎么态度反差这么大?
第六:只是说了句:"还差两丝,亚拓原厂的应该是12.07所以你们的精度还不够....多多努力吧...."难道这样的话都听不进去.怎么成为好的商家!
第七:没有说你们父母,是你理解问题!
第八:我是被吓大的!要命一条,要钱没有! 哈哈...

[ 本帖最后由 yatuo450s 于 2007-9-9 02:58 编辑 ]

安大模型

是不是飞跃的你自己心理清楚,你厉害,帖删的够快http://bbs.5imx.com/bbs/viewthread.php?tid=165744&highlight=
有没有测量工具叫千分卡尺的你自己慢慢看,这里很多http://www.google.cn/search?sour ... 6%e5%8d%a1%e5%b0%ba
昨天好象有摸友在您那里评论却被您编辑了哦
呵呵,我没有说我是城里人:em15: 你这么大反映干吗啊?
安大肯定有不足的地方,也希望摸友提出,但是不需要您在这里无中生有,安大的尾管精度,买过的摸友有可以去量的,
恩,我没有说您是被吓大的啊:em15: 您不妨报出名来,我明天去拜访一下您如何

[ 本帖最后由 安大模型 于 2007-9-9 03:27 编辑 ]

yatuo450s

第一:我当然清楚了,你说是飞跃也没有办法.
第二:游标卡尺和千分尺的定意思都给你了,看看吧!
第三:我没有必要自报家人,防人之心不可无,你不知道吗?
第四:还有对我的称呼不要用"您"  !这个字怎么这么别扭!




游标卡尺的结构和用法

游标卡尺

　　游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2.3-1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。



　　尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐，如图2.3-2。



　　当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。

　　在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。

游标卡尺的使用

　　用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。



　　测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如图2.3-3所示。

游标卡尺的读数

　　读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.6毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：

　　L＝整数部分＋小数部分－零误差

　　判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线左右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了，如图2.3-4。



　　如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。

游标卡尺的精度

　　实际工作中常用精度为0.05毫米和0.02毫米的游标卡尺。它们的工作原理和使用方法与本书介绍的精度为0.1毫米的游标卡尺相同。精度为0.05毫米的游标卡尺的游标上有20个等分刻度，总长为19毫米。测量时如游标上第11根刻度线与主尺对齐，则小数部分的读数为11/20毫米＝0.55毫米，如第12根刻度线与主尺对齐，则小数部分读数为12/20毫米＝0.60毫米。

　　一般来说，游标上有n个等分刻度，它们的总长度与尺身上（n－1）个等分刻度的总长度相等，若游标上最小刻度长为x，主尺上最小刻度长为y

则 nx＝（n－1）y，

x＝y－（y/n）

　　主尺和游标的最小刻度之差为

Δx＝y－x＝y/n

　　y/n叫游标卡尺的精度，它决定读数结果的位数。由公式可以看出，提高游标卡尺的测量精度在于增加游标上的刻度数或减小主尺上的最小刻度值。一般情况下y为1毫米，n取10、20、50其对应的精度为0.1，0.05毫米、0.02毫米。精度为0.02毫米的机械式游标卡尺由于受到本身结构精度和人的眼睛对两条刻线对准程度分辨力的限制，其精度不能再提高。

游标卡尺的保管

　　游标卡尺使用完毕，用棉纱擦拭干净。长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好。

【注意事项】

　　1．游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。

　　2．测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。

　　3．读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。

　　4．实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。

选自：《高中物理学生实验》

































千分尺 micrometer

长度测 量工具 。分为机械式千分尺和电子千分尺两类。
①机械式千分尺。简称千分尺，是利用精密螺纹副原理测长
的手携式通用长度测量工具 。1848 年 ，法国的J.L.帕尔默
取得外径千分尺的专利 。1869年 ，美国的J.R.布朗和 L.夏
普等将外径千分尺制成商品，用于测量金属线外径和板材厚
度。千分尺的品种很多。改变千分尺测量面形状和尺架等就
可以制 成不同用途的千分尺 ， 如用于测量内径 、螺纹中径、
齿轮公法线或深度等的千分尺。②电子千分尺。也叫数显千
分尺，测量系统中应用了光栅测长技术和集成电路等。电子
千分尺是20世纪70年代中期出现的，用于外径测量。

[ 本帖最后由 yatuo450s 于 2007-9-9 03:50 编辑 ]

安大模型

我没有说游标卡尺你把游标卡尺搬上来干吗啊?是不是2者你还有不明白的地方:em22:
千分尺也可以叫千分卡尺,有些东西没有学习过光靠网上查资料是不够的:em15:

[ 本帖最后由 安大模型 于 2007-9-9 03:55 编辑 ]

yatuo450s

第一:你照片上的尺叫千分卡尺,那显数游标卡尺是什么样的
第二:千分尺也可以叫千分卡尺!这我还真的不明白.可以解释一下吗?
第三:我没有权力可以编辑帖子,更没有权力删帖子!!

[ 本帖最后由 yatuo450s 于 2007-9-9 04:06 编辑 ]

安大模型

千分尺,在温州很多老师也叫千分卡的,你听过吗?应该没有听过吧
这个是电子显示的千分卡尺http://www.baitoushan.net/cp/html/304.html
这些是机械式的千分卡尺http://baitoushan.net/cp/html/305.html
http://www.myebe.com/248556225763006945/w.aspx
我有说过我照片上的叫千分卡尺吗?我说我照片上的是游标卡尺精确不到0.01MM而不误差的,你看不明白?
我照片上的那叫游标卡尺,

[ 本帖最后由 安大模型 于 2007-9-9 04:11 编辑 ]

yatuo450s

那是不知道的人都这么叫:千分卡尺,或者千分卡.他们的真实名叫千分尺!知道了吧!

知道了吗?我去睡了,算你赢!!88:em15: :em15: :em15:

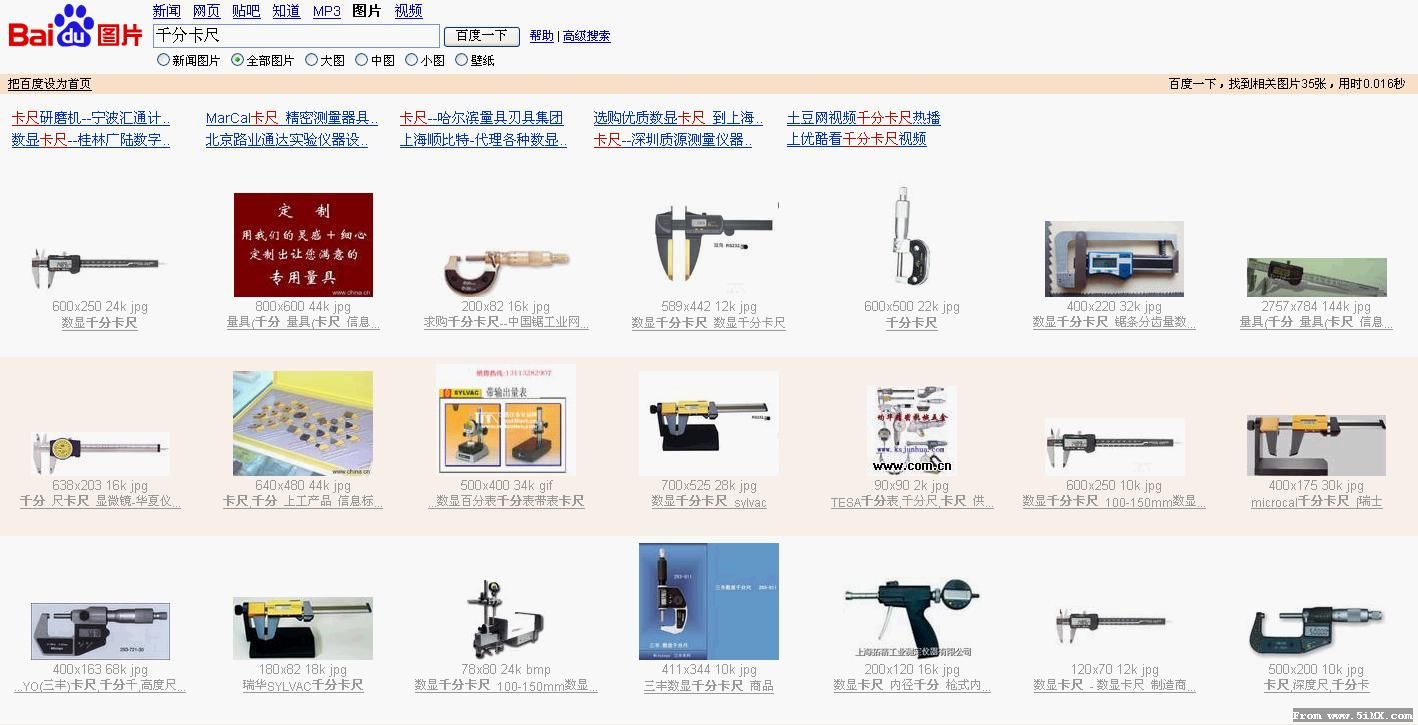

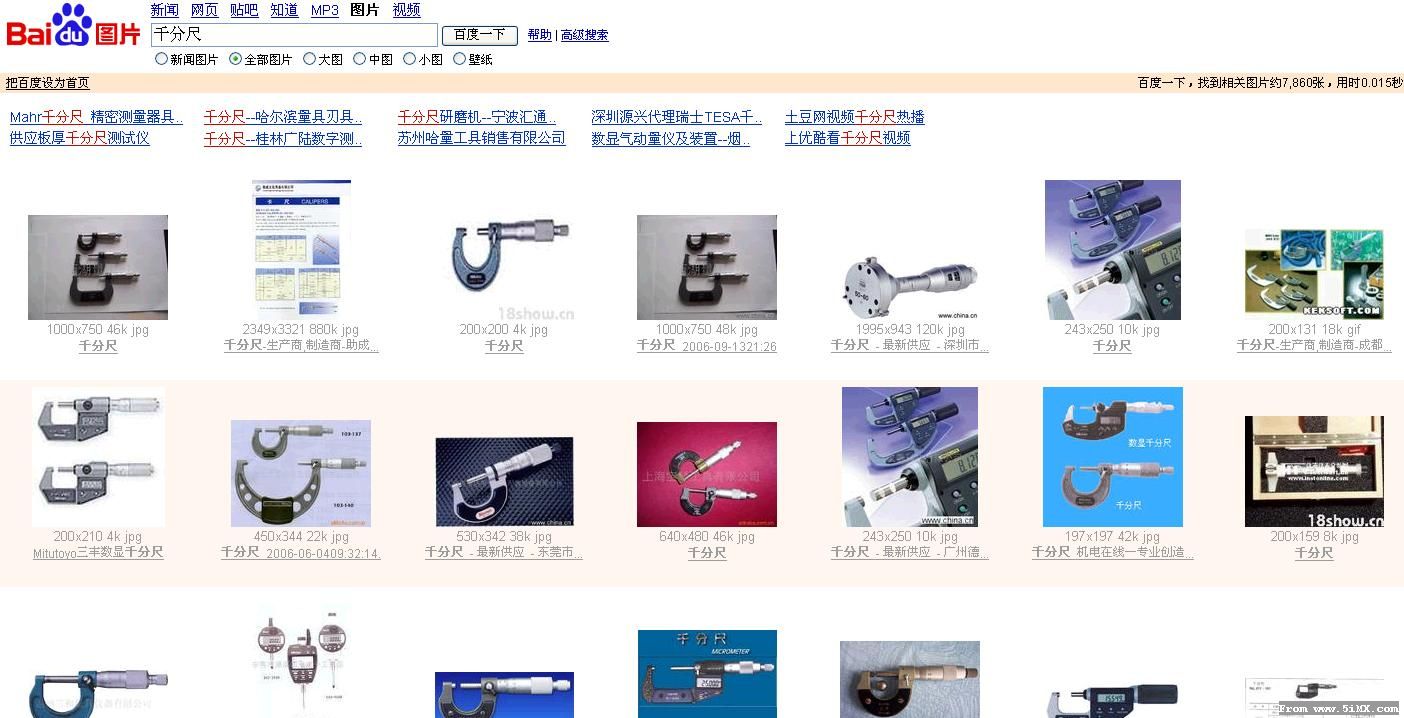

你可以输入千分尺在WWW.BAIDU.COM搜索的结果只有千分尺一种       .再用千分卡尺搜索的结果是千分卡尺,游标尺,千分尺什么都有!!!






[ 本帖最后由 yatuo450s 于 2007-9-9 04:45 编辑 ]
