回转台的拆卸\清理和调整(图来了)

[复制链接]
21
发表于 2007-7-5 21:51 | 只看该作者
看上去很不错:em26: 精度怎么样?:em22:

欢迎继续阅读楼主其他信息

22
 楼主| 发表于 2007-7-5 22:07 | 只看该作者

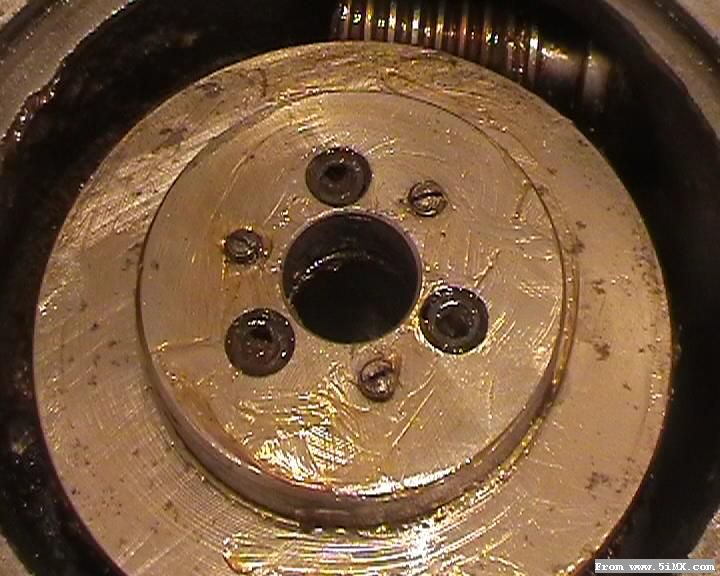

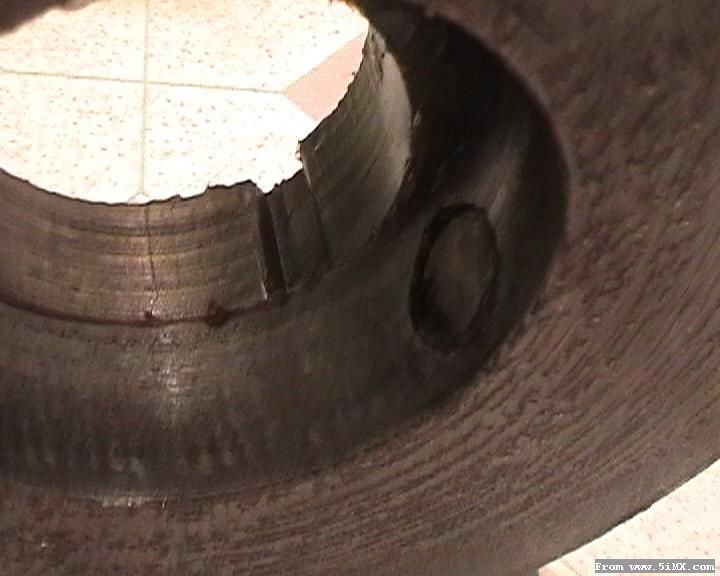

接着拆蜗轮

注意哪3个一字槽螺丝,很关键.





是比较松的紧配合,要用木把砸出来.


[ 本帖最后由 fang 于 2007-7-5 22:24 编辑 ]
23
 楼主| 发表于 2007-7-5 22:28 | 只看该作者

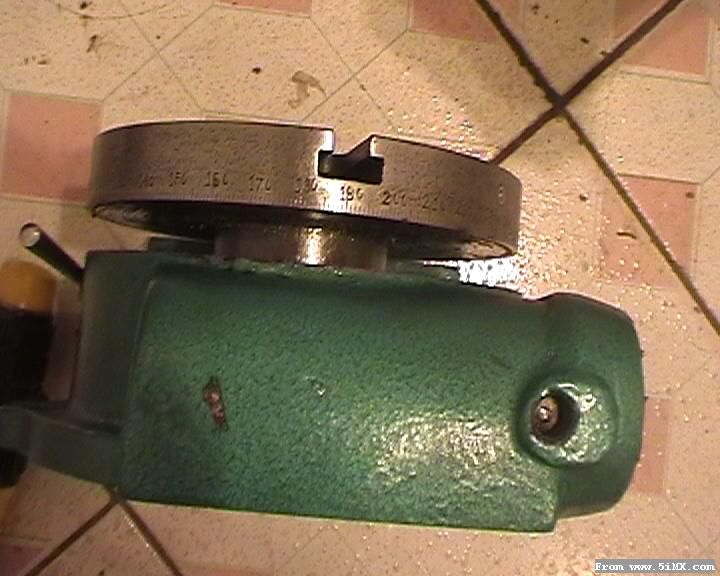

先卸下工作台

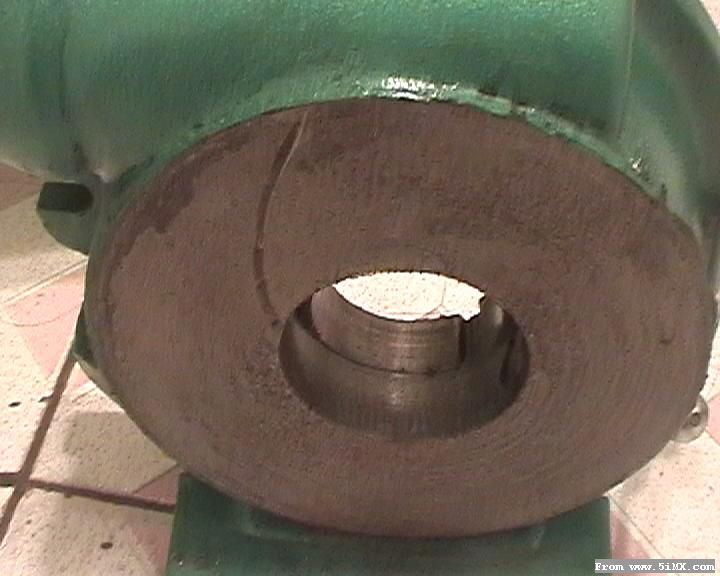

这面有油槽,要与工作台底面配合摩擦


[ 本帖最后由 fang 于 2007-7-5 22:30 编辑 ]
24
 楼主| 发表于 2007-7-5 22:39 | 只看该作者
在这里传图是一件很痛苦的事情,传10次能成功2次,后面还有一半的图哪.

各位老大有兴趣看吗,要不明天再传.

[ 本帖最后由 fang 于 2007-7-5 22:45 编辑 ]
25
发表于 2007-7-5 22:43 | 只看该作者
没看见涡轮长的啥样啊 :em04:
26
发表于 2007-7-5 22:44 | 只看该作者
学习了:em15:
27
 楼主| 发表于 2007-7-5 22:49 | 只看该作者

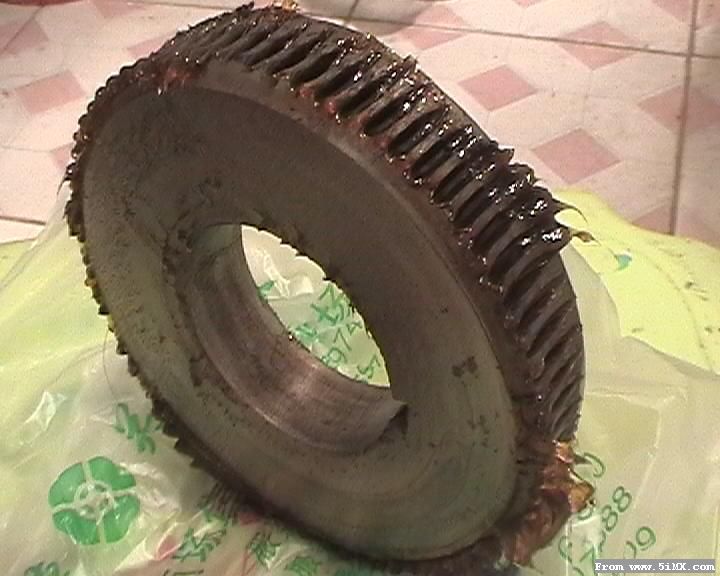

工作台拿下来,蜗论就掉了,哪个带键槽的就是.



直接拿出来



这是工作台锁死装置

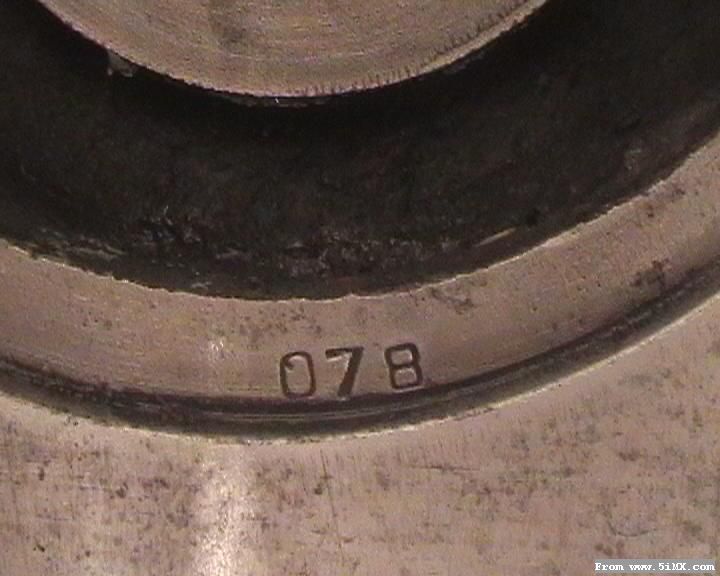

每个都是编号配合,没有互换性.


[ 本帖最后由 fang 于 2007-7-5 23:17 编辑 ]
28
发表于 2007-7-5 22:55 | 只看该作者
《拆卸、清理和调整》系列贴:em26:
29
 楼主| 发表于 2007-7-5 22:59 | 只看该作者
全部泡到柴油里清洗后,所有的裸露金属面都抹润滑脂保护.

下面是组装调整
30
 楼主| 发表于 2007-7-5 23:26 | 只看该作者

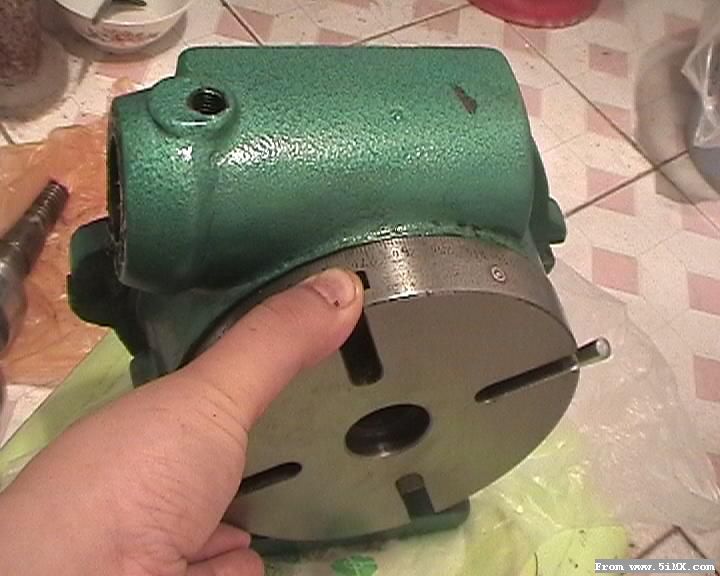

装上工作台


压上蜗轮,装上调整板,
31
发表于 2007-7-5 23:30 | 只看该作者
:em26: :em26:
32
 楼主| 发表于 2007-7-5 23:35 | 只看该作者

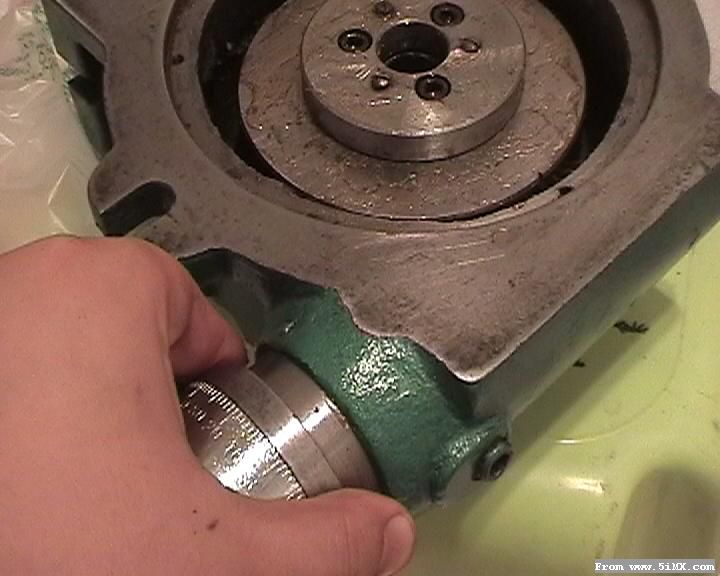

用手转动工作台,感觉少有点摩擦阻力正好.



如果太松和太紧,调整这三个螺丝.
33
 楼主| 发表于 2007-7-5 23:45 | 只看该作者
装上蜗杆组件

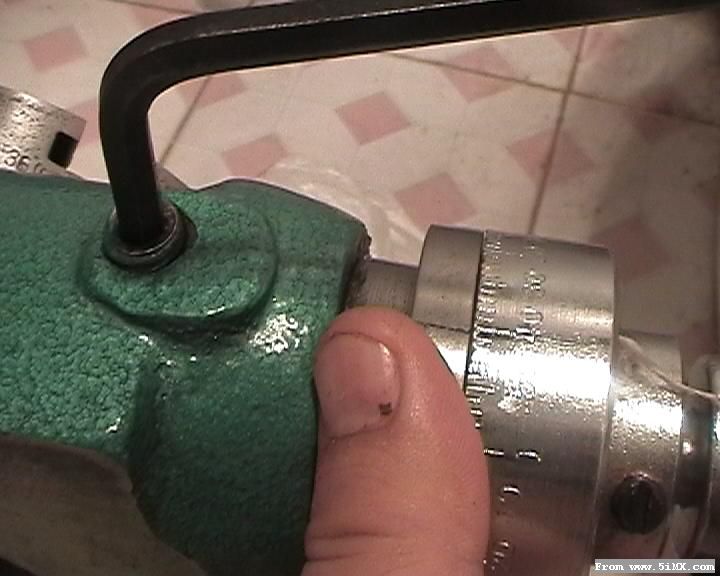

转动蜗杆偏心套,和调整紧固螺丝,使卧轮和蜗杆的间隙为零,没有回差,保证分度精度.


装上MT3接杆
34
发表于 2007-7-5 23:47 | 只看该作者
很好的习惯哈,买回的设备尽量分解拆卸清理上油脂装配调整,这样子用起来放心安心。:em15: :em15: :em15:
35
 楼主| 发表于 2007-7-5 23:48 | 只看该作者
装上钻夹头,干活
36
 楼主| 发表于 2007-7-5 23:55 | 只看该作者
照片终于传完,累俺浑身冒汗,大家越看越烦,关灯.

[ 本帖最后由 fang 于 2007-7-6 00:16 编辑 ]
37
发表于 2007-7-6 00:18 | 只看该作者
还没觉够!
38
 楼主| 发表于 2007-7-6 00:21 | 只看该作者
原帖由 禹骋禹桀 于 2007-7-6 00:18 发表
还没觉够!

那等着看俺拆机床吧.
39
发表于 2007-7-6 00:24 | 只看该作者
原帖由 fang 于 2007-7-6 00:21 发表

那等着看俺拆机床吧.

:em15: :em00:
40
 楼主| 发表于 2007-7-6 00:27 | 只看该作者
这个回转台精度还是可以的.0.03级别的,配合部位作的还可以,外观比较粗糙,对的起300多的价格,厂家喜欢批发,对散户不热情,买者要有遭受挫折的准备.
