楼主: cocola
打印 上一主题 下一主题

本人欲做一99金属小坦克,向各位求图纸

[复制链接]
21
发表于 2007-10-8 19:22 | 只看该作者
我也想要图纸.liday@xinhuanet.com

欢迎继续阅读楼主其他信息

主题

  • 没有相关信息
  • 没有相关信息
  • 没有相关信息
22
 楼主| 发表于 2008-8-3 17:38 | 只看该作者

好久好久没有发贴了..

自从去年发贴到现在快有一年了,这一年也没有什么具体的进展.哈哈,见笑了.
正如各位大大前辈们所说,的确99坦克的相关参数比较难找,至少对我是这样的.也没有时间潜进部队去看..在这期间感谢前辈们的指点和帮助.
最近一直在做履带呢,我考虑这个是做坦克的关键,个人估计履带的成本能占到坦克总成本的1/3吧,我猜的.而且对于履带而言公差要求相对比较高,因为经常发生跨齿还是比较麻烦的.再加上如果用普通成品链条改装不是很好看,所以我准备自己做履带.也咨询了相关铸件的价格,基本上水玻璃湿蜡法精铸在一万三到一万五吧,硅溶胶精铸得三万五左右.价钱是超级贵呀.而且光精铸也达不到所要求的精度,主要是孔的中心距,回来还得加工.真是麻烦至极.线切割也不便宜,而且光洁度也较差,我们这里主要是快走丝的线切割,关键还是价格也无法承受.
现在我的履带方案已经有了,现在处于实施过程中.
在筹备履带过程中我继续加工承重轮的轴,然后组装.加工驱动轮,因为只需要两组就不考虑铸造了,直接加工.
关于坦克的车身,我准备用矩形管焊出个架子,然后再铆钢板..这块还没有定形.
我猜除了履带就是驱动系统的设计与安装比较难了,再有就是炮塔和炮筒相关运动和功能的实现有难度了.哈哈,除了这几项好像就剩个架子了..
23
 楼主| 发表于 2008-8-5 20:38 | 只看该作者

这个怎么样???哈哈,应该挺有劲,就是体积大了点....

来个小图片试试能不能成..


[ 本帖最后由 cocola 于 2008-8-5 20:39 编辑 ]
24
 楼主| 发表于 2008-8-6 20:35 | 只看该作者

学会了贴图,就再来一张吧..

25
 楼主| 发表于 2008-8-6 20:39 | 只看该作者

前辈们给看看这样的轮子可以吗?

26
 楼主| 发表于 2008-8-7 22:08 | 只看该作者

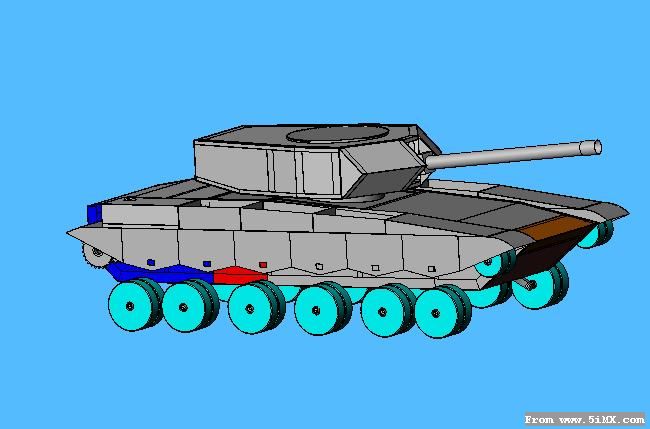

有点丑了.自娱自乐.

27
 楼主| 发表于 2008-8-14 20:18 | 只看该作者

自娱自乐

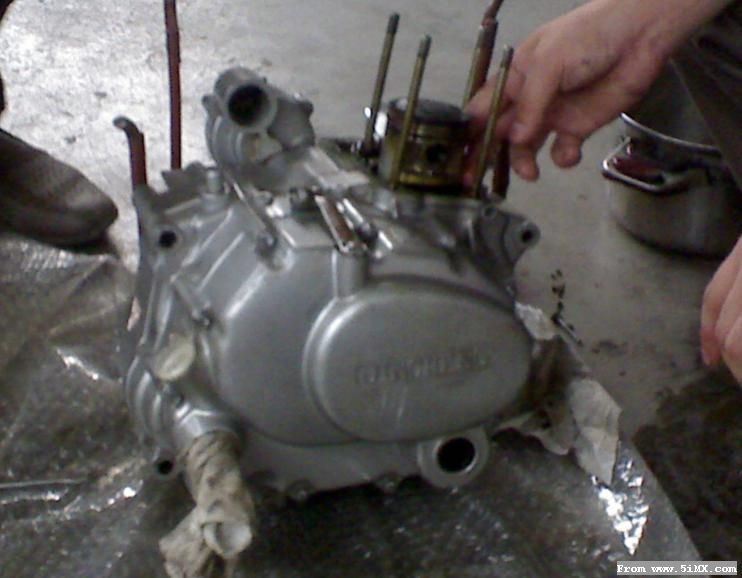

这是之前拆的发动机,125的,拆了,也清洗了一下,后来又装上了..
28
 楼主| 发表于 2008-8-14 20:21 | 只看该作者

后来请一位朋友帮忙把电的部分搞定,结果他送给他弟弟又装回摩托车了..超级郁闷...
29
 楼主| 发表于 2008-8-14 20:29 | 只看该作者

做履带的销轴用65Mn不知是否合适?


我朋友建议用50CrV的,65MN比那个便宜又方便好,而50CRV据说zhan火会容易有硬伤.这个我也不懂,想听听前辈们的意见...
多谢..
30
 楼主| 发表于 2008-8-15 21:03 | 只看该作者

坦克的转向机构..

拟准备通过电磁离合器来实现,向种型号的电磁离合器都有,而且动作快,还算耐用.
费用方面应该还能接受吧...
国产的基本还行,天津的,上海的,浙江的.河北的也好..我贴的图是盗用三木的图片...
24伏的电源.
利用接合和分离实现动力的传递与中断,从而减速..唯一的一个缺点就是失电式的电磁离合器比较贵...哈哈.
31
发表于 2008-8-17 00:27 | 只看该作者
原帖由 cocola 于 2008-8-14 20:29 发表
http://photo.5imx.com/up/0808/02/20088142028050.jpg
我朋友建议用50CrV的,65MN比那个便宜又方便好,而50CRV据说zhan火会容易有硬伤.这个我也不懂,想听听前辈们的意见...
多谢..

这些材料都多大的?其实根据我的经验来看,做履带尽量不要太仿真化,要不即便是有加工条件也不容易接受,我已经尽量把成本和结实程度尽量的折中了,就是仿真度不够
履带销不要用硬度高的,销子好搞,履带板不好搞,宁愿坏销子也不能坏履带板,所以要尽量把履带板硬点,销子软点,我的履带板就是45#钢,调制的,销子顶多用35号的或者更低
32
 楼主| 发表于 2008-8-17 18:24 | 只看该作者

感谢楼上前辈的指点,您的回复小弟甚是感激..

今天下午到帮我加工履带件的地方去了,发现一个大难题,我的销居然会不圆,以至于按我给的公差加工的中间那个挡块无法穿入.本来两头上卡链轮的那个块要在中间线切割口的,现在好了,不用切口,不用螺丝坚固了,因为要费很大的费才能敲进去....痛苦啊..下午又换铰刀重新铰孔....

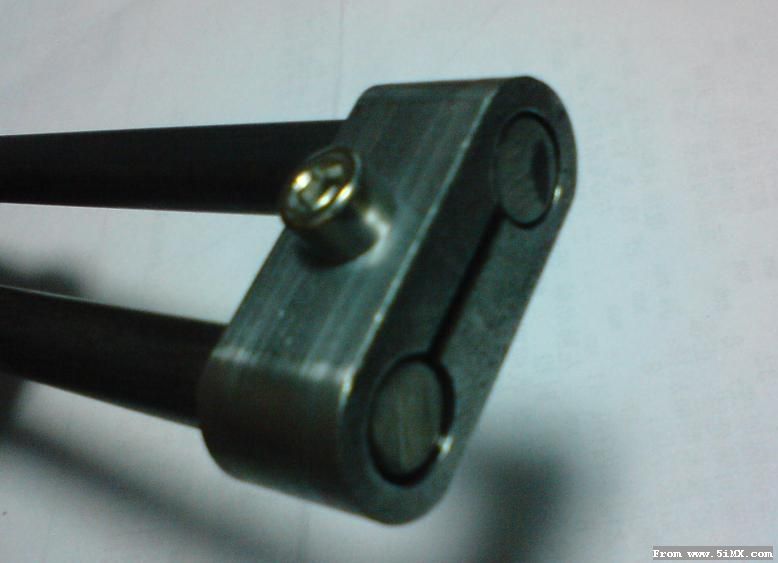

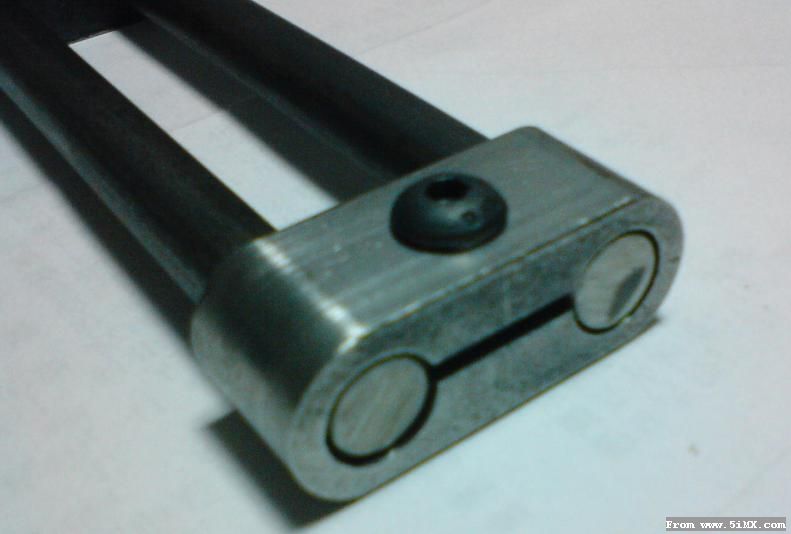

现在是这个样子,因为时间太晚了,只做两个,试过没有问题,我就先拿回来了..

履带销我的已经不能改了,因为已经切断了,而且对方发给我的时候已经割短了..
据说是50CrV的..楼上前辈所讲的我没有想到...履带板可能是A3的...明天也会有两个样件到货,不知还能不能改..估计改到45#的也许会好些..
我的履带边上那个小块,就是卡在链轮里的那个,是45#的....本来今天送来两个样件,结果有一个不知道让我给扔到哪里去了,到现在也没有找到,所以手上只剩一个了..还好,吃过晚饭找到了...想拍特别清晰的图还真不容易啊..


[ 本帖最后由 cocola 于 2008-8-17 19:03 编辑 ]
33
发表于 2008-8-17 23:45 | 只看该作者
你做过的这些件在我早期的时候也做过,模样甚是一样,但是比我的好看点,我当时做仅仅是为了作为参考,并没有作为生产设计,因为那样成本太高,还很浪费时间,你这样做出来的履带,如果是1/8的,重量不会低于25斤,我做的已经是很简化了,也达到了15斤,再者你的履带销千万不要用那个材料,那个比45#都硬的多,我想履带板你肯定是不想再做一副了
34
 楼主| 发表于 2008-8-19 20:16 | 只看该作者

很不爽...

我铸的履带板样件,本来该昨天到,没想到今天也没有到..

而且给我做铸件的同志已经提前打了预防针了,可以想见,不会很理想..
今晚他建议我用硅溶胶再做....郁闷...
就等明天样件到了再说了..
另外,我订购的饺刀今天到了,可是发现级别不对,我需要的要明天才能重新发到....
35
 楼主| 发表于 2008-8-21 20:33 | 只看该作者

今天上午收到样件..

只有两个,表面比较粗糙..不过,也还能将就..
本来想去加工孔,看看效果,无奈,因为是样件,他们没有给我回火..搞得我拿个板锉一锉,嚓嚓....普通钻头加工不了.
于是就没有再加工了..所以请前辈们看到的只有这个样子了.


另外,晚上到加工履带中间挡块的地方看了看,已经加工多半了,因为订购的是普通锋钢的铰刀,磨损还是比较严重的..我特地告诉他们要常量一下.
估计明天是没有问题的了..
接下来正式加工履带板,同时加工履带边上的那个卡块..
36
发表于 2008-8-21 21:34 | 只看该作者
你这个工程量不小哦,而且履带可能有点重.多少比例的?
37
 楼主| 发表于 2008-8-24 21:45 | 只看该作者
感谢楼上前辈的指点..

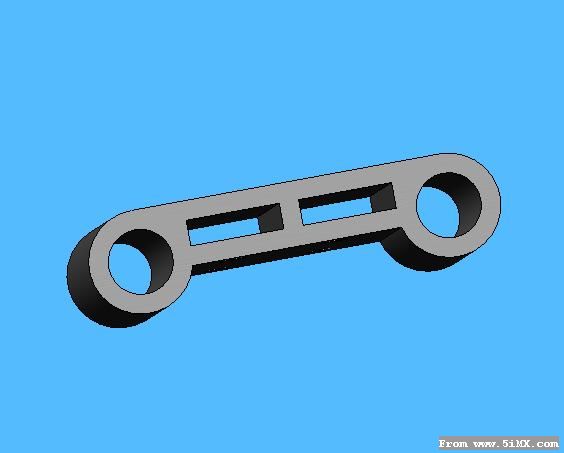

关于重量方面,按着你的提示,我做了个减重的方案,找到了铸造公司,但是,他们经过研究之后给我的答复是无法完成,我就是把中间厚的部分加了两个长方形的孔...遗憾的是他们无法做了..

因为履带板还没到,那两个样件也没有回火,没做加工..
只有现在的样子...一个圆柱头,一个半圆头...

38
发表于 2008-8-24 22:20 | 只看该作者
你太牛逼了。。。。。大约多少钱一副。。。。。狂想要啊
39
 楼主| 发表于 2008-8-25 20:15 | 只看该作者

前辈们的回贴是对小弟莫大的鼓励..

楼上兄弟,我的QQ里可有你啊..我可是记得你当初慷慨地传图给我啊..我是相当感激..
我做这个东西纯粹是坛子里几位兄弟影响才开始的..这其它也有你呀..

今天我这里没有任何进度...可怜...
40
发表于 2008-8-25 21:32 | 只看该作者
原帖由 cocola 于 2008-8-25 20:15 发表
楼上兄弟,我的QQ里可有你啊..我可是记得你当初慷慨地传图给我啊..我是相当感激..
我做这个东西纯粹是坛子里几位兄弟影响才开始的..这其它也有你呀..

今天我这里没有任何进度...可怜...

你是N年没上QQ了吧 晕 哈哈
