瑞士磨刀机的图来了（终于搞上去了）．

fang

原帖由 hunterchen 于 2008-1-20 10:36 发表
没拍到重点！ 刀具的固定座是个复进机构，转动的时候利用凸轮形成往复运动来控制进刀量切削出钻头的进角以及排削角，不同直径的钻头或是铣刀要换用不同型号的凸轮   这东西是最难做的  机台倒不是很困难

这个没有哪个凸轮机构，就是手摇拖板，砂轮进给

hunterchen

原帖由 fang 于 2008-1-20 13:19 发表

这个没有哪个凸轮机构，就是手摇拖板，砂轮进给

有的
拆掉齿轮结构就可以换上顶凸轮结构以及凸轮
我上一个工作就是代理这东西的
现在这个状态只能磨平铣刀

fang

要不就是他没装，３台都仔细看了，工人操作也看了，一样的没齿轮，没凸轮．
就是同一个电机通过皮带带动工件轴旋转，同时另一根皮带带动砂轮旋转，进给就是手摇

[ 本帖最后由 fang 于 2008-1-20 21:08 编辑 ]

fang

原帖由 hcheng 于 2008-1-20 10:46 发表
老Fang你还是把图上标的：1、2、3、~ 10、11是啥给解释一下吧。

你手机没开？？

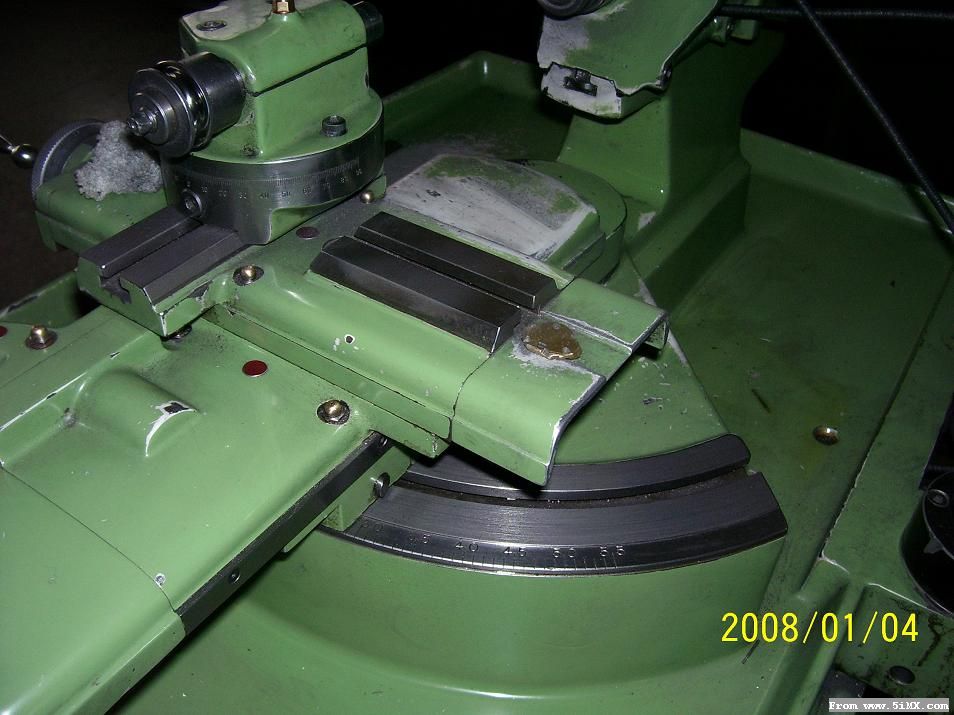

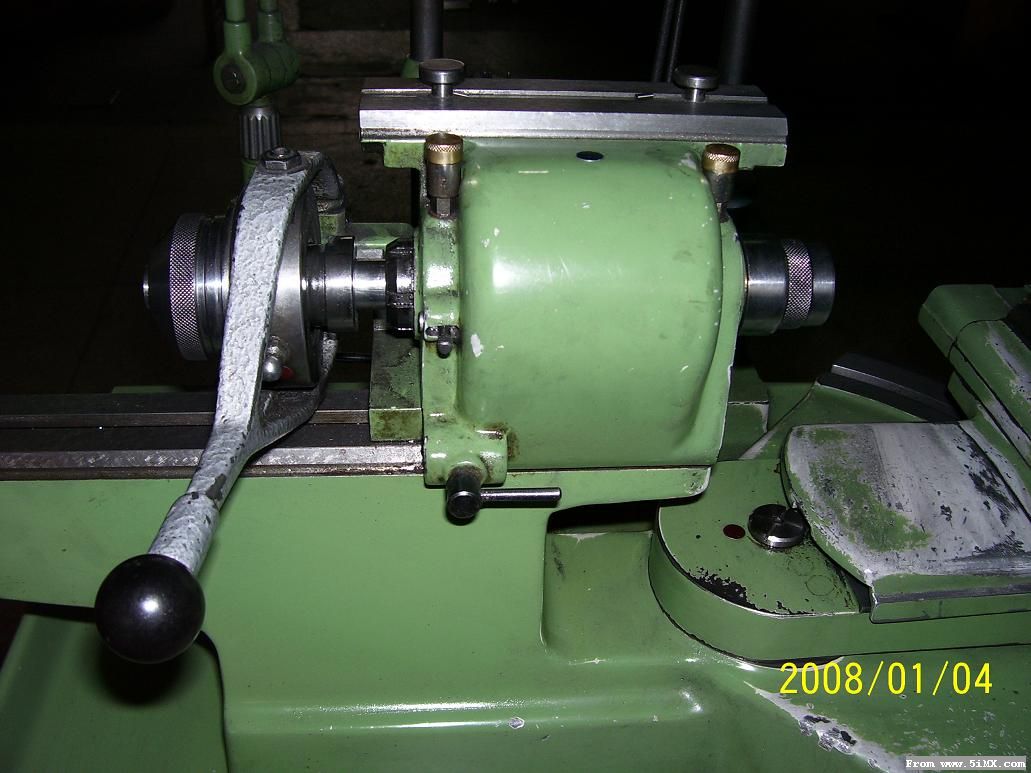

１＼\砂轮安装位置，砂轮安到芯轴上，插入这个孔内，用螺丝拉紧．
２＼皮带安装位置．
３＼整个砂轮组件可以旋转．
４＼横向手轮
５＼纵向手轮
６＼拖板组件角度转动导轨
７＼拖板组件转轴
８＼工件安装位置，用弹簧卡头
９＼弹簧卡头锁紧装置．
１０＼分度齿轮，磨多头铣刀等定位用．
１１＼齿轮定位

fang

fang

fang

fang

aaa77770000

搞成专业磨刀了:em15:,这磨刀机比车床还贵吧:em22:

[ 本帖最后由 aaa77770000 于 2008-1-20 23:55 编辑 ]

qqq_wd002

看来看去　不如不马虎说的那种简单使用

fang

原帖由 qqq_wd002 于 2008-1-20 23:54 发表
看来看去　不如不马虎说的那种简单使用

用车床增加磨附件比较简单．转角度用原来小拖板的装置．

[ 本帖最后由 fang 于 2008-1-20 23:57 编辑 ]

fang

好的磨刀机就是贵，赶明上张奥力康专业工具磨，２手的，号称８０万元，还有依瓦格，都是世界名磨．

mattlee

原帖由 fang 于 2008-1-21 00:29 发表
好的磨刀机就是贵，赶明上张奥力康专业工具磨，２手的，号称８０万元，还有依瓦格，都是世界名磨．

方老大, 奥力康和衣瓦格,好熟悉的名字,我从小就知道这来自瑞士的宝贝, 您该不会是北表的吧?

fang

在那里干过几年，去年帮助他们上了ＣＣＴＶ的财富故事会，所以与几个头的关系不错．

你是不是二表的，居然从小就知道世界名磨．

[ 本帖最后由 fang 于 2008-1-21 01:10 编辑 ]

是一个好汉

方老大！快出图啊！我等想拜读很久了！你的想法太得人心了！想不来顶都不行啊！

大晶牙

就象别人的美娇娘，只能看不能摸，更别说拥有了！:em15: :em15:

超级直升机

这玩意也太过于复杂了吧，记得有谁曾经发过视频，那个就比较简单实用

fang

原帖由 超级直升机 于 2008-1-21 22:20 发表
这玩意也太过于复杂了吧，记得有谁曾经发过视频，那个就比较简单实用

哎呀，如果照这个做谁也没有能力，前面说了用车床改呀，有角膜机／手Q钻／电磨／吊磨都可以，固定到刀架上，装上砂轮就具有这个高级磨刀机一样的功能，很简单呀，可以说这是最适合ＤＩＹ的磨刀机，大晶牙＼３Ａ＼不马虎＼林大夫等许多同学都做了．

[ 本帖最后由 fang 于 2008-1-21 23:14 编辑 ]

是一个好汉

原帖由 fang 于 2008-1-21 23:11 发表



哎呀，如果照这个做谁也没有能力，前面说了用车床改呀，有角膜机／手Q钻／电磨／吊磨都可以，固定到刀架上，装上砂轮就具有这个高级磨刀机一样的功能，很简单呀，可以说这是最适合ＤＩＹ的磨刀机，大晶牙 ...

请大侠们上制作过程让我们学习啊！砂轮要多少转速或者线速度比较合适？配什么材质的砂轮？

fang

搜一下他们的贴子，很简单，看照片就会做
