准备做一台微型数控小車床

老工人

原帖由 herong987 于 2008-5-12 20:14 发表


我得卡盘是白鸽的80的，主轴想要个带16的通孔的，以前有要网友帮我做，可是后来就没有消息了。我想要个图片里尺寸差不多的主轴。

    :em20:建议：1.卡盘发兰和主轴分开做－－－减小加工难度和节省材料。。2.主轴套左右要有轴承压盖。3.主轴左面安装轴承位置的左面应该有螺纹（配合一个螺母和一个垫圈用来调整轴承的间隙）。4.安装皮带轮位置也可以加螺纹－－用螺母紧固固定皮带轮（好拆卸啊）。
       哈哈，我说的不对不要拍砖啊。

[ 本帖最后由 老工人 于 2008-5-15 19:46 编辑 ]

491771983

原帖由 老工人 于 2008-5-15 19:38 发表

    :em20:建议：1.卡盘发兰和主轴分开做－－－减小加工难度和节省材料。。2.主轴套左右要有轴承压盖。3.主轴左面安装轴承位置的左面应该有螺纹（配合一个螺母和一个垫圈用来调整轴承的间隙）。4.安装皮带轮位 ...

　　严重支持:em24: :em24:

hnlysc339

有大床还搞小床

shiyan

原帖由 hnlysc339 于 2008-5-15 20:33 发表
有大床还搞小床

C2是手动操作的，想搞个数控的玩玩。

shiyan

现在基本上都设计好了，但是碰到了一个小问题，求助模友，就是假设那怕是做一个较简单的零件，至少需要三把刀，一个钻座，进行自动换刀，外圆刀，钻位较好解决，但还需要一把切断刀，一把内圆刀，就有点难度了，不知模友们有沒有简单的解决方法，这里先谢了。软件上应该沒什么大的问题。

herong987

原帖由 老工人 于 2008-5-15 19:38 发表

    :em20:建议：1.卡盘发兰和主轴分开做－－－减小加工难度和节省材料。。2.主轴套左右要有轴承压盖。3.主轴左面安装轴承位置的左面应该有螺纹（配合一个螺母和一个垫圈用来调整轴承的间隙）。4.安装皮带轮位 ...

           多谢老工人的的支持。小弟的车床主要加工木质品，想用密封轴承，所以省略了左右两端的轴承压盖，轴承间隙的调节装置加工起来太麻烦所以也没有考虑。之所以把法兰和主轴做成一体的是小弟觉得这样可以减少加工工序同时也保证了同轴度。小弟的图纸只是设想，没有经过内行人的批改，所以存在很多的不足之处，希望您能不吝赐教帮小弟改一改，宗旨是：便于加工   装配简单   经济实用         多谢！！

shiyan

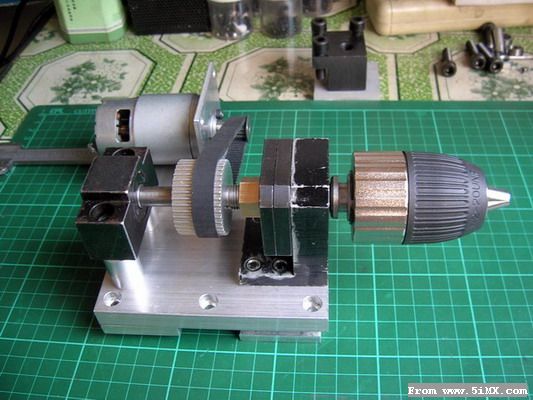

主轴组件好了，速比3：1

7KH

原帖由 shiyan 于 2008-5-20 12:45 发表
主轴组件好了，速比3：1

http://photo.5imx.com/up/0805/01/20085201245230.jpg

怎么用钻夹啊，最少要要用的50的卡盘啊．关键是有通孔．

shiyan

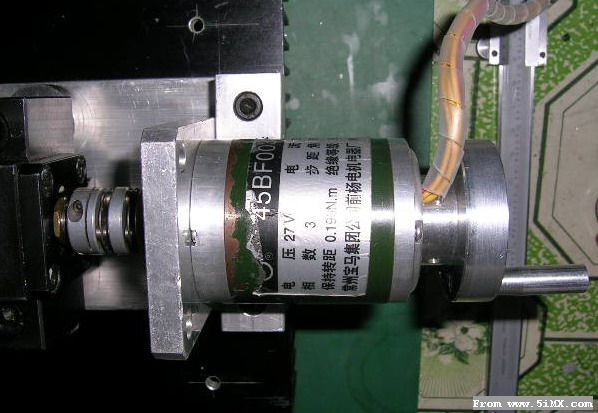

组装好的大拖板（横向走刀）。

shiyan

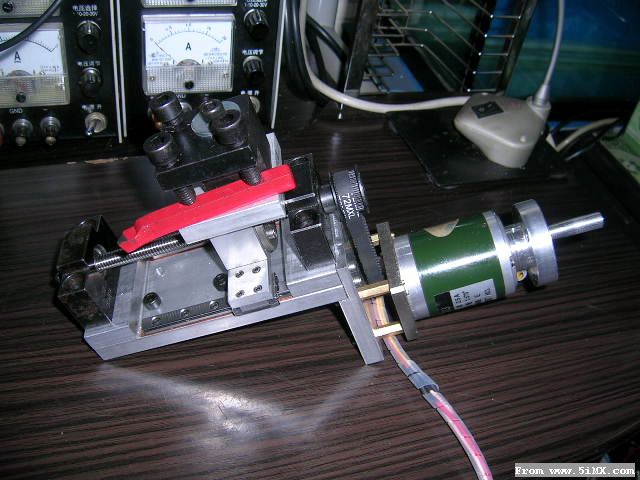

装好的中拖板（纵向走刀）。

shiyan

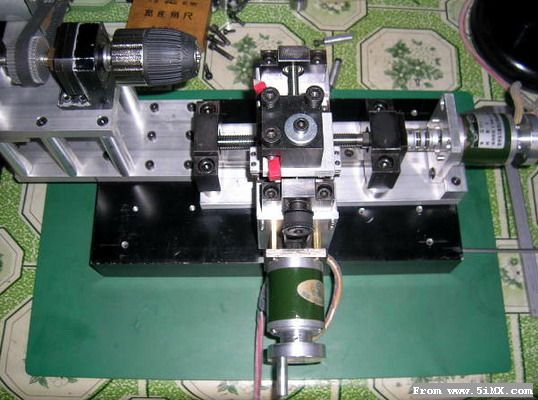

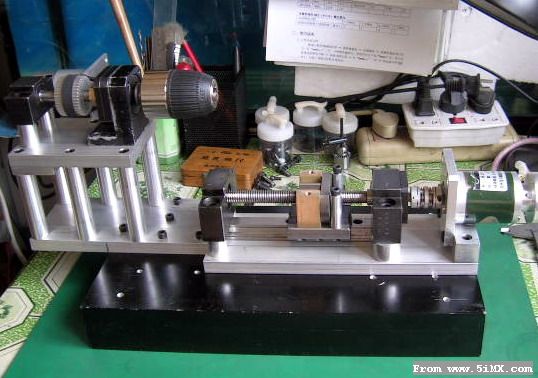

全图

7KH

楼主试车一下.请问主轴需要多大的扭力?

2N/M够吗?

shiyan

原帖由 7KH 于 2008-5-21 15:13 发表
楼主试车一下.请问主轴需要多大的扭力?

2N/M够吗?

刚固定好还没有试车，电机功率近90W，加上减速，应该车小零件夠了。

7KH

原帖由 shiyan 于 2008-5-21 15:26 发表

刚固定好还没有试车，电机功率近90W，加上减速，应该车小零件夠了。

十分期待楼主试车!

祝好日试车成功.哪怕先手动车车上照片也好.

zhang56

原帖由 shiyan 于 2008-5-21 15:10 发表
全图

http://photo.5imx.com/up/0805/01/20085211510110.jpg

http://photo.5imx.com/up/0805/01/20085211510121.jpg

打算用什么软件控制

shiyan

原帖由 zhang56 于 2008-5-21 15:35 发表

打算用什么软件控制

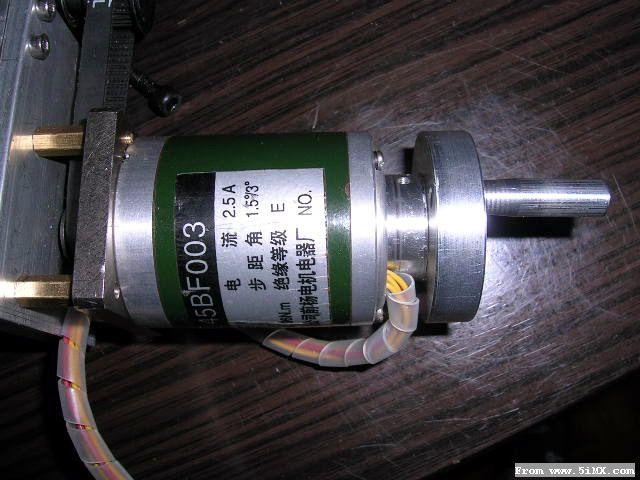

我的步进电机驱动器还沒有做好，因为我用的是3相六拍反应式步进电机，驱动器沒有成品，需自制，控制软件想用MACH2。

shiyan

原帖由 7KH 于 2008-5-21 15:32 发表


十分期待楼主试车!

祝好日试车成功.哪怕先手动车车上照片也好.

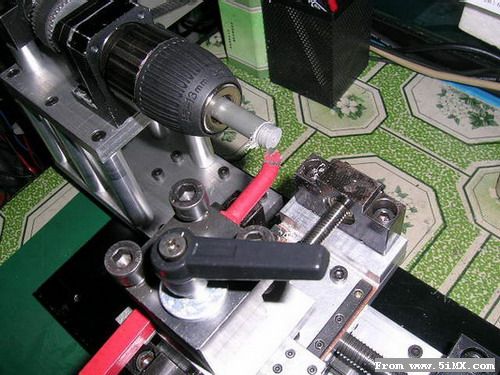

试了一下，用手摇车了一段塑料棒，光洁度还不错，与C2差不多，此时的主轴电机大约40W左右。

shiyan

hnlysc339

弄个50的卡盘就完美了

nyzd7755

做得很好也．我有好多的配件也做不到你这样的样子也，楼主手艺高也．步进电机就换个２相的不就得了．
