【教程二】Scripitsky教你DIY好用便宜的分度头

小李探花 · 发表于 2007-5-9 22:23

看完全图了，不错，有机会也搞一个来玩玩!

大晶牙 · 发表于 2007-5-9 23:29

让那些卖高价分度头的奸商去哭吧！:em15:

cool_cup · 发表于 2007-5-10 02:08

大致看明白了。。很好的经验。谢谢:em15:

laopao · 发表于 2007-5-10 07:38

原帖由 Scripitsky 于 2007-5-8 21:49 发表
全部完毕。
记得当时我曾经发过一个帖子探讨使用减速箱制作分度头的可行性。
现在我已经实际做一个出来了。
需要考虑的：“回差”问题。这个问题在我实际制作之前一直没有确切的概念，不清楚这个减速箱的回差 ...

即使新减速箱回差比较小，使用磨损后也会增大，分度头为解决这个问题一般都有间隙调整装置。关键的是：操作时要保持单方向的摇动。必要时还可以给工件施加反向旋转力，以保证齿间严密贴合。另外，分度头和回转台一般都有锁紧或压紧装置，否则回差（旋转间隙）影响可能会打坏铣刀或工件。故建议楼主至少要加上锁紧装置。

[ 本帖最后由 laopao 于 2007-5-10 14:00 编辑 ]

wsllm · 发表于 2007-5-10 13:29

好办法有创意

超级直升机 · 发表于 2007-5-10 17:41

活干的漂亮，兄弟真智慧，替坛子里面的弟兄们节省了一大笔钱呀，赞一个

龙之舞 · 发表于 2007-5-10 22:06

好办法,怎么加锁紧装置呢,大家接着想办法

小李探花 · 发表于 2007-5-10 22:40

楼主的减速箱花多少钱？

laopao · 发表于 2007-5-10 23:05

原帖由 龙之舞 于 2007-5-10 22:06 发表
好办法,怎么加锁紧装置呢,大家接着想办法

将轴顶紧，抱紧，压紧均可。

laopao · 发表于 2007-5-10 23:12

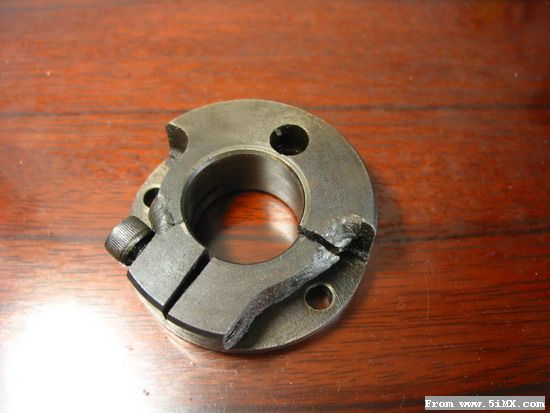

可依靠弹性变形抱紧主轴，(已损坏，待修)。

[ 本帖最后由 laopao 于 2007-5-10 23:32 编辑 ]

laopao · 发表于 2007-5-10 23:30

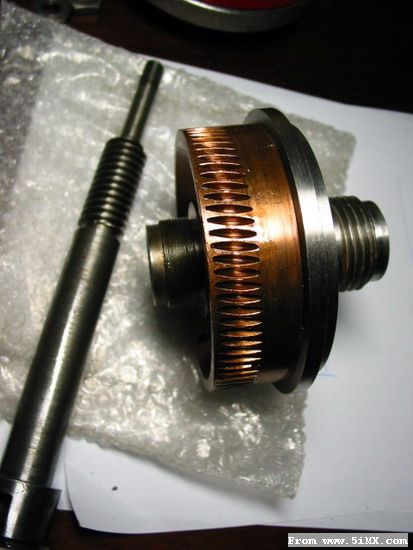

顶针可通过一个刹车块顶紧蜗轮外圆表面

[ 本帖最后由 laopao 于 2007-5-10 23:49 编辑 ]

laopao · 发表于 2007-5-10 23:45

laopao · 发表于 2007-5-10 23:53

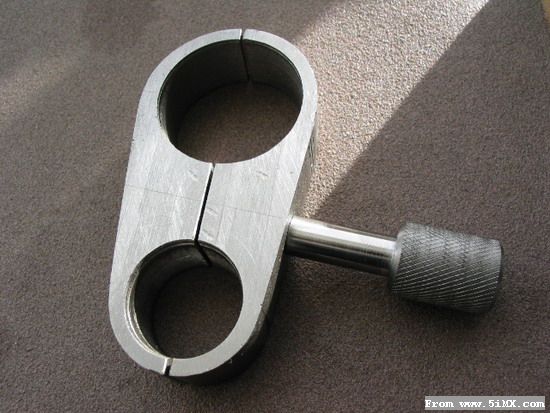

在小车床上插铣齿时，可用它抱住主轴防转

laopao · 发表于 2007-5-11 00:00

50楼的抱紧装置就是这种分度头上的

laopao · 发表于 2007-5-11 00:01

终于600贴了，没什么变化?失望！

Scripitsky · 发表于 2007-5-11 08:05

好，这次看仔细了。我觉得采用压板的方法很简单方便！
谢LAOPAO兄弟
可以在分度头下增加一个刻度盘，减速箱体上钻两个孔攻丝固定压板。利用压板来固定刻度盘。

xxrrp · 发表于 2007-5-15 11:16

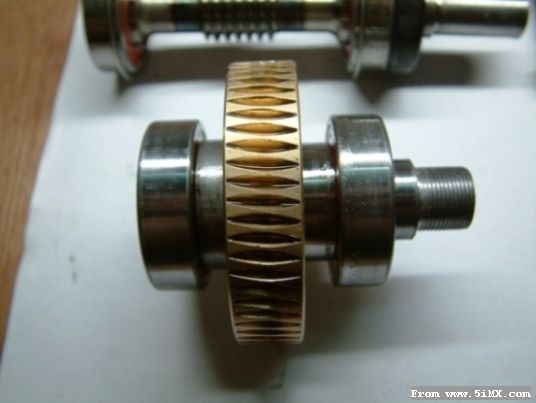

这个涡轮轴是怎么攻丝的，两端都有轴承，就算是大车床也没地方夹住他啊:em22:

laopao · 发表于 2007-5-15 13:16

夹蜗轮呗

小荷尖角 · 发表于 2007-5-17 01:35

智慧加动手等于天才呵呵

wsllm · 发表于 2007-5-17 08:09

原帖由 xxrrp 于 2007-5-15 11:16 发表

这个涡轮轴是怎么攻丝的，两端都有轴承，就算是大车床也没地方夹住他啊:em22:

16MM,丝攻\丝板商店都有买，左丝、细丝都有，不必要外协加工

[ 本帖最后由 wsllm 于 2007-5-17 08:15 编辑 ]

【教程二】Scripitsky教你DIY好用便宜的分度头

主题

一个万用分度头主轴的锁紧装置

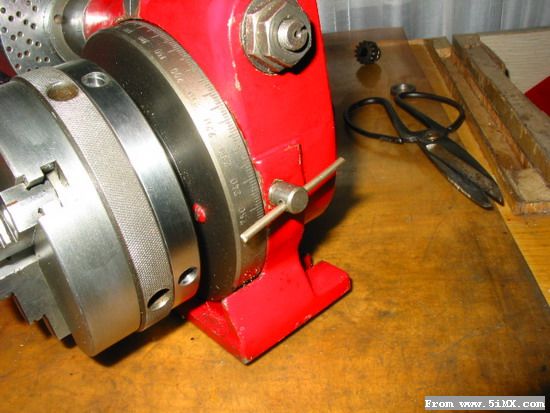

我的卧立2用分度头上的锁紧装置

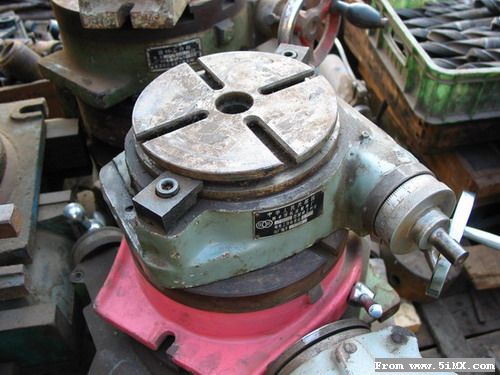

回转盘上的2个压紧板

可装在C0618车床上的主轴锁紧装置

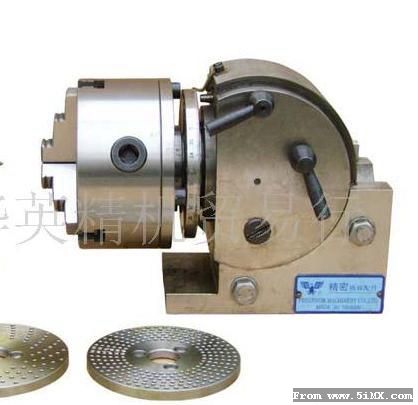

分度头上的锁紧搬把（右侧）
