准备做一台微型数控小車床

zhang56

原帖由 shiyan 于 2008-5-21 15:50 发表


我的步进电机驱动器还沒有做好，因为我用的是3相六拍反应式步进电机，驱动器沒有成品，需自制，控制软件想用MACH2。

把你的3相六拍反应式步进电机改成2相4拍反应式步进电机就可以用8435驱动

xxsjmx

非常漂亮！

kuxuan

原帖由 herong987 于 2008-5-12 20:14 发表

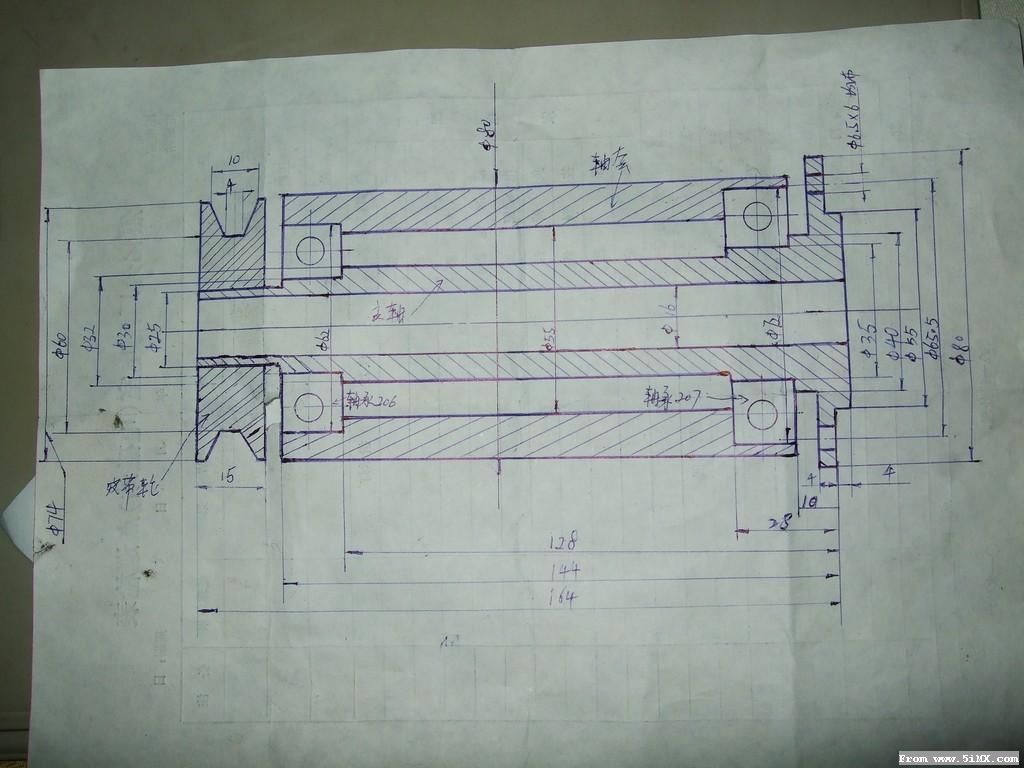

我得卡盘是白鸽的80的，主轴想要个带16的通孔的，以前有要网友帮我做，可是后来就没有消息了。我想要个图片里尺寸差不多的主轴。

不过我的三爪是白鸽160的,图纸就跟楼主的差不多,不过我想是要两边都有螺纹的,好放圆锥轴承,通孔在允许的情况下尽量能够大点,能够加工的大哥能不能帮个忙,同时看看要多少大米,看看我能不能承受:em23:

shiyan

原帖由 zhang56 于 2008-5-23 12:27 发表

把你的3相六拍反应式步进电机改成2相4拍反应式步进电机就可以用8435驱动

雕刻机都用二相电机，小车床用三相电机可能会走得平滑一点。自动换刀，采用二相电机。

herong987

原帖由 kuxuan 于 2008-5-23 13:31 发表

不过我的三爪是白鸽160的,图纸就跟楼主的差不多,不过我想是要两边都有螺纹的,好放圆锥轴承,通孔在允许的情况下尽量能够大点,能够加工的大哥能不能帮个忙,同时看看要多少大米,看看我能不能承受:em23:

严重支持

龙之舞

能车罗纹吗????

zhangxiai

我觉得大概要突破500元，做的很精致。何时出作品呀？

zhang56

等着LZ的完成的好消息呢。

shiyan

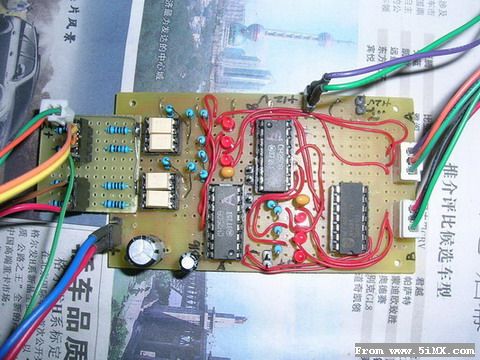

环形分配器控制板（用MacH2控制软件两轴）


细分变频控制板

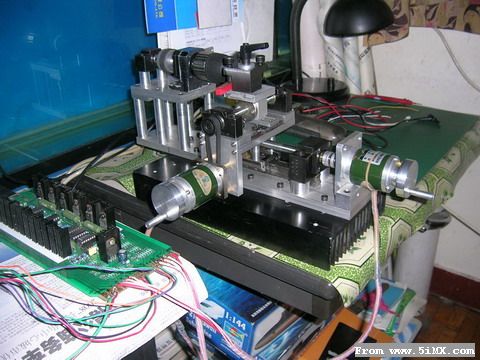

控制板与小机床连接

研究生

原帖由 shiyan 于 2008-6-4 20:48 发表
环形分配器控制板（用MacH2控制软件两轴）
http://photo.5imx.com/up/0805/02/2008642042590.jpg

细分变频控制板

http://photo.5imx.com/up/0805/02/2008642045200.jpghttp://photo.5imx.com/up/0805/02 ...

床身好像是铝合金吧？:em04:

wei8710

底板是音响的散热铝片是吗?

shiyan

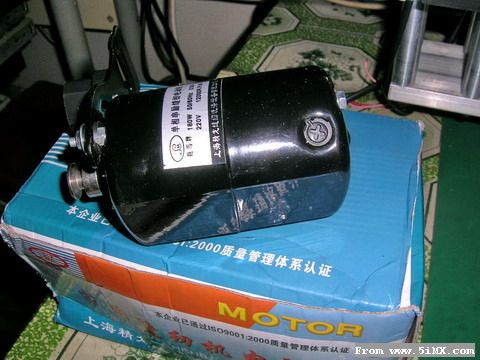

试车一下，光洁度不太好，估计可能主轴电机力量不夠，机电市场看见一种串激式电机交流220V/15000转/分，l80W。50元



装上小车床

shiyan

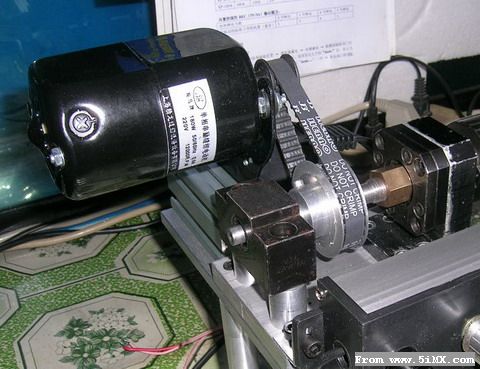

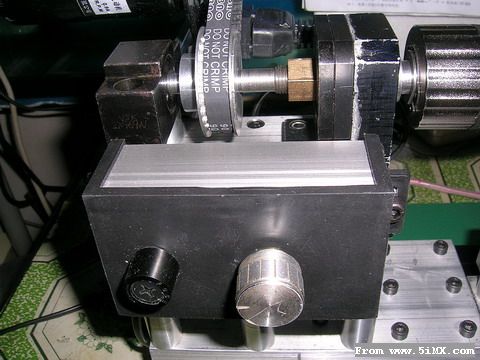

同步轮减速3：l，做了一个调速器，转速大约3O0O到5OOO转左右。加负载后转速下降不大，噪音比原来增加了不少。


[ 本帖最后由 shiyan 于 2008-6-6 10:23 编辑 ]

shiyan

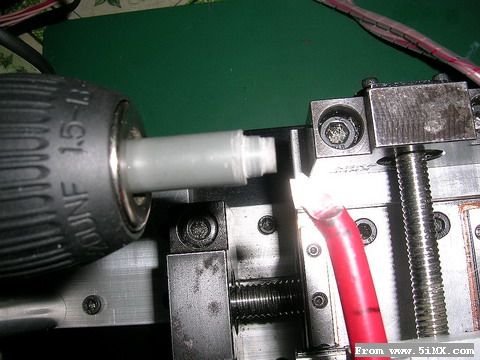

车了一段PVC，光洁度较好，和C2不相上下。

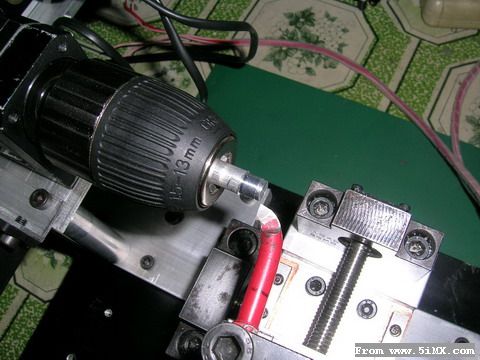

车一段铝合金有点粗糙，估计车金属主轴电机应在300W以上才可以。

机械部分调试基本结束了，准备连接电脑了。

天糖凤凰2

严重支持！！！！

不过为啥车外圆要用内圆刀呢？

woti

我总觉得导轨的强度不够

inline

串励电机的特性很软，负载一大转速会下降很多，不适合用在这里。

shiyan

原帖由 inline 于 2008-6-5 23:04 发表
串励电机的特性很软，负载一大转速会下降很多，不适合用在这里。

微型车床一般都用这种电机，西马特C2也是这类电机。因为加了变速，加负载后转速下降的不大，但噪音较大，但不影响使用。
谢谢关注:em00: :em00: :em00:

[ 本帖最后由 shiyan 于 2008-6-6 09:24 编辑 ]

shiyan

原帖由 woti 于 2008-6-5 22:47 发表
我总觉得导轨的强度不够

简易的微型数控車床，一切设计从简，主要的目地是玩电脑控制，就不能象手控车床那样五大三粗，再说单位里设计普通数控铣也是用这种导轨，这种导轨能四方向受力，强度不会比普通微型车床那种三角轨低多少。谢谢关注

[ 本帖最后由 shiyan 于 2008-6-6 09:23 编辑 ]

shiyan

原帖由 研究生 于 2008-6-4 21:36 发表

床身好像是铝合金吧？:em04:

为了制作方便，全部采用铝合金。:em00:
