一直以来比较喜欢像真直升机,但因为直升机模型的组装和操控难度一直未能如愿。今年看到网上有像真机装H1飞控的飞行视频,发现这飞控就是新手的福音,压根不用基本练习手动模式了,搞一台像真机飞航线、再玩玩FPV的想法开始诞生了。
为了尽可能利用已有电池,决定上500级。在黑鹰和超级眼镜蛇之间纠结了一阵子后选择了超级眼镜蛇。在自己组装和买成品之间又纠结了一阵子,之前就玩过几天k110,没组装调试经验,自己组装可能会失败,买成品略贵、而且坏了也不会修,最终在本地大佬的支持下决定买零件组装。组装过程中遇到了一些问题导致反复折腾,现将我自己的一点点装机过程及问题简单记录一下,希望对喜欢像真机的新手模友们有一点帮助,过程中有错误的还请大佬们多多帮忙指正。

装机前先研究500ESP说明书,并反复观看了B站会飞的包子、小鱼飞飞机等大佬的装机视频,对整个过程及重点注意事项有了初步认识。电装选择比较简单,原则是够用就行,嘉迪6s 1700kv电机,好盈80A V4,Deko舵机,H1飞控。

零件到货

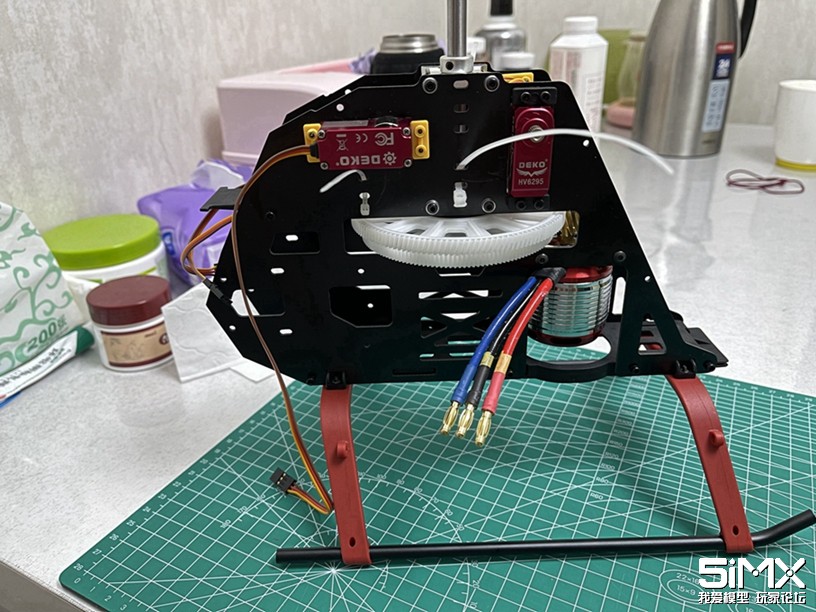

机架组装,按照说明书逐步安装,不明白的地方就向本地的高手和淘宝机架卖家请教,感谢他们对我这个新手的耐心指导,在他们的帮助下,机架的组装还是比较顺利。我用的是外壳自带的侧板,为了保证主轴顺利穿过两个主轴的固定孔,微调了很长时间才能顺滑的插进去,据说是自带的侧板螺丝孔开孔有点大的原因。


旋翼头的组装费了不少时间,按照B站的教程组装,总是有一侧桨夹顺滑、另一侧涩,反复拆装了n次都是这样,不知道是哪里的问题。由于每次都打了点胶,结果导致胶溢出。最后本地的高手帮忙全部重新拆了清理后再组装,解决了桨夹涩的问题。


之后就是安装飞控、长尾管、短尾管、尾波箱,基本没什么难度。

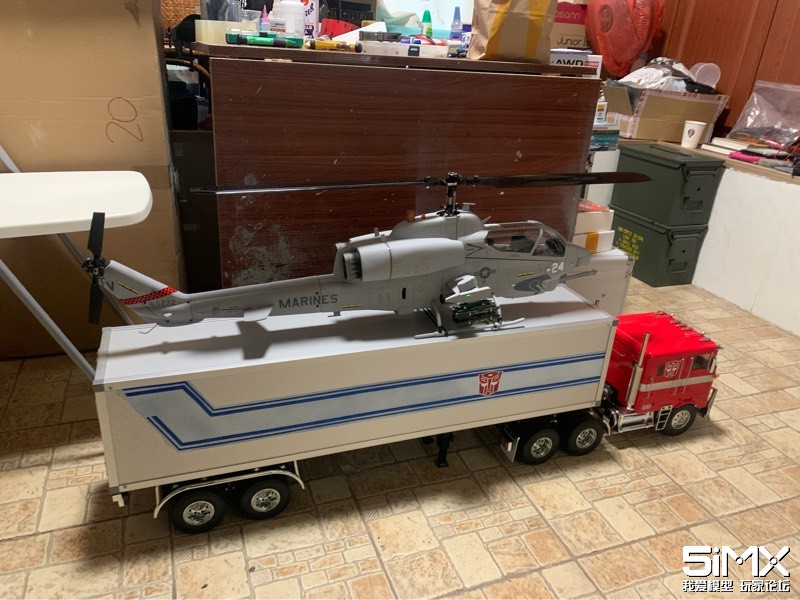

和外壳对比一下大小

更换正反丝拉杆,方便调节十字盘。

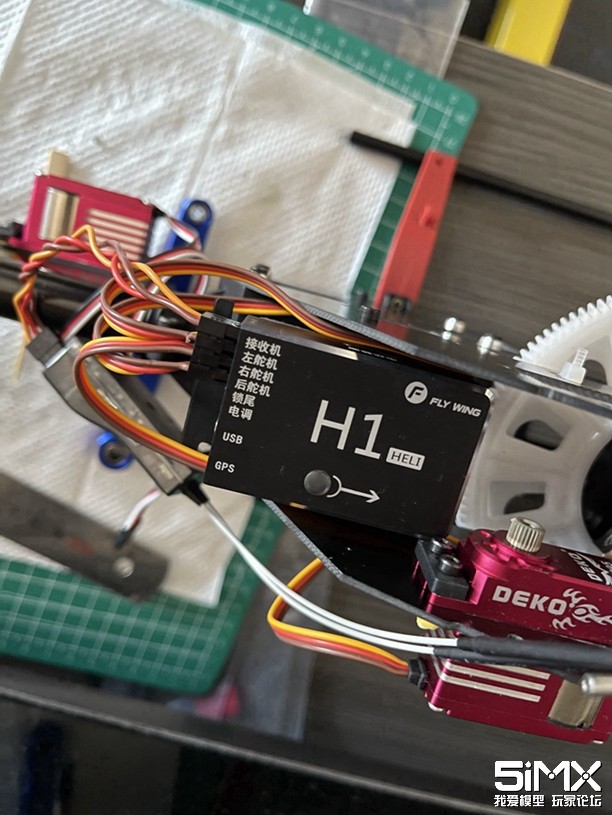

H1飞控的调试也很简单,按照官方的视频逐步调试即可。外场校正好地磁后,解锁飞控,启动电机,达到额定转速后缓慢推油门起飞,机架顺利升空,但双腿和双手不由自主的开始颤抖,一直到飞机平稳降落……….还好一切顺利,飞机用默认参数很稳。

开始套壳了,这是整个装机过程中最困难的环节。从晚上7点一直折腾到半夜1点才算搞定,主要困难点在于翘尾转接波箱和GPS天线的安装。第一次装的时候,拆了尾波箱和短尾管,机架带着gps天线和翘尾转接波箱使劲往机壳里面塞,用蛮劲塞进去了,但是发现gps天线受挤压歪了,机身翘起来也没法和机壳固定,于是又取了出来,这个过程导致机壳的底部出现了裂纹。本来想拆了gps外壳安装,发现不好拆,就作罢了。第二次拆了gps和翘尾转接波箱,塞进去后发现翘尾转接波箱无法和长尾管对接……反反复复四五次,最后是取了gps天线、机身带着翘尾转接波箱塞进去的,gps天线不知道装哪里,临时放在机壳的尾管上面了。局部机壳也破损了。

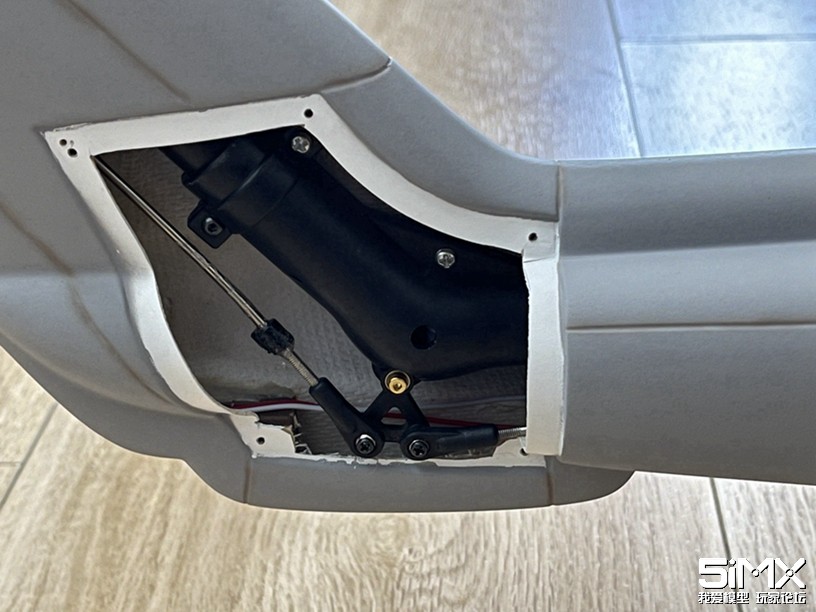

下图的三角连杆装错了,导致凸出机壳太多,盖板盖上后有一些缝隙,但由于折腾累了,懒得取出来了,好在不影响操控,将就一下吧。这玩意应该是装在翘尾转接波箱固定孔的内侧。

为了便于短尾管的安装,期间对翘尾转接波箱的定位孔进行了打磨,同时发现机壳局部影响了飞机的操控,又用壁纸刀对局部进行了简单粗糙的切割,弄得跟狗啃的一样。




左右两侧短翼的航灯穿线错误,于是又抽出来重新打孔安装。



外场试飞,一切顺利,飞行很稳定,震动很小。

安装武器、水贴,飞机也开始变得漂亮了,但是没注意到有一个水贴居然贴反了。座舱内临时固定了摄像头和天空端,用于测试座舱视角,便于以后fpv飞行。








继续外场试飞,飞机一如既往的稳定。第三视角飞行,摄像头录像。座舱视角图像有点抖动,打算接下来贴几个穿越机用的减震海绵垫看看能不能消除震动。



飞行视频如下:


整个飞机起飞重量约3.5kg,富力6s 5200电池温柔飞了12分钟,落地电压3.74V,续航还是很满意。唯一的问题是,座舱内的天空端在200mw功率下4分钟就超温进入了低功率模式,打算接下来给天空端安装一个小风扇,并降低功率再试试,这飞机最多也就飞三五十米远,应该不需要太大的功率。

整个过程中遗漏了一个非常重要步骤,那就是在装机前找外壳卖家要组装说明书,我是套壳完事后,才感觉这个应该得有说明书的,于是找卖家要说明书,果然还真有………要是提前要到了说明书,套外壳也无需折腾那么久了
