很久没来5IMX了,各位新老朋友大家好! 终于开始幸福的退休生活了,终于可以玩一些自己想玩的东东了
以前看着坛子里各路大神各种机床,各种姿势玩得飞起,好生羡慕,现在俺也可以追着大神们的脚步浪一波了
不水了,看图,有时制作得太投入了图没拍全,欢迎大家指正

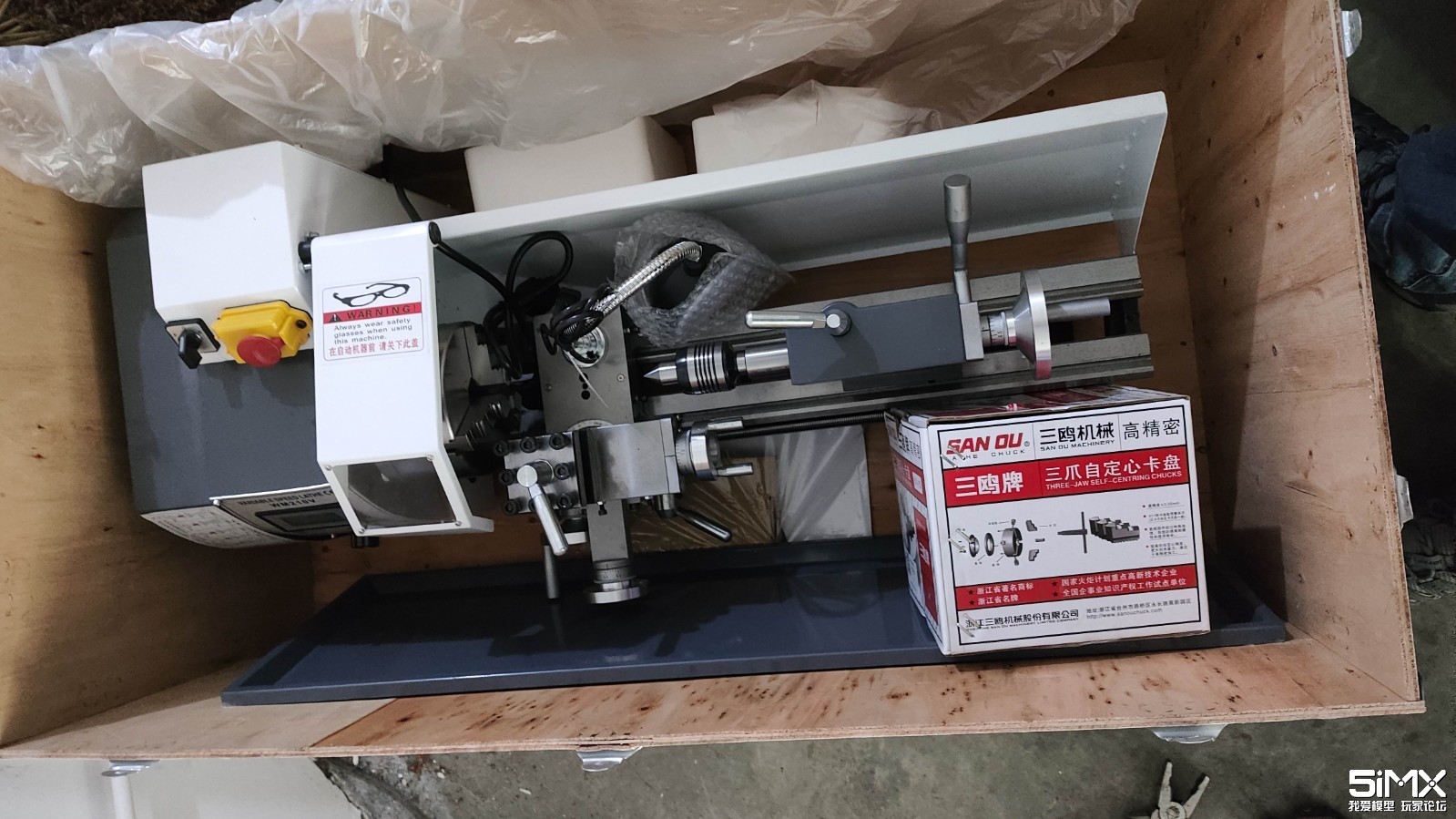

新买的210小车床,精度感人
机头很小,20*40*60MM

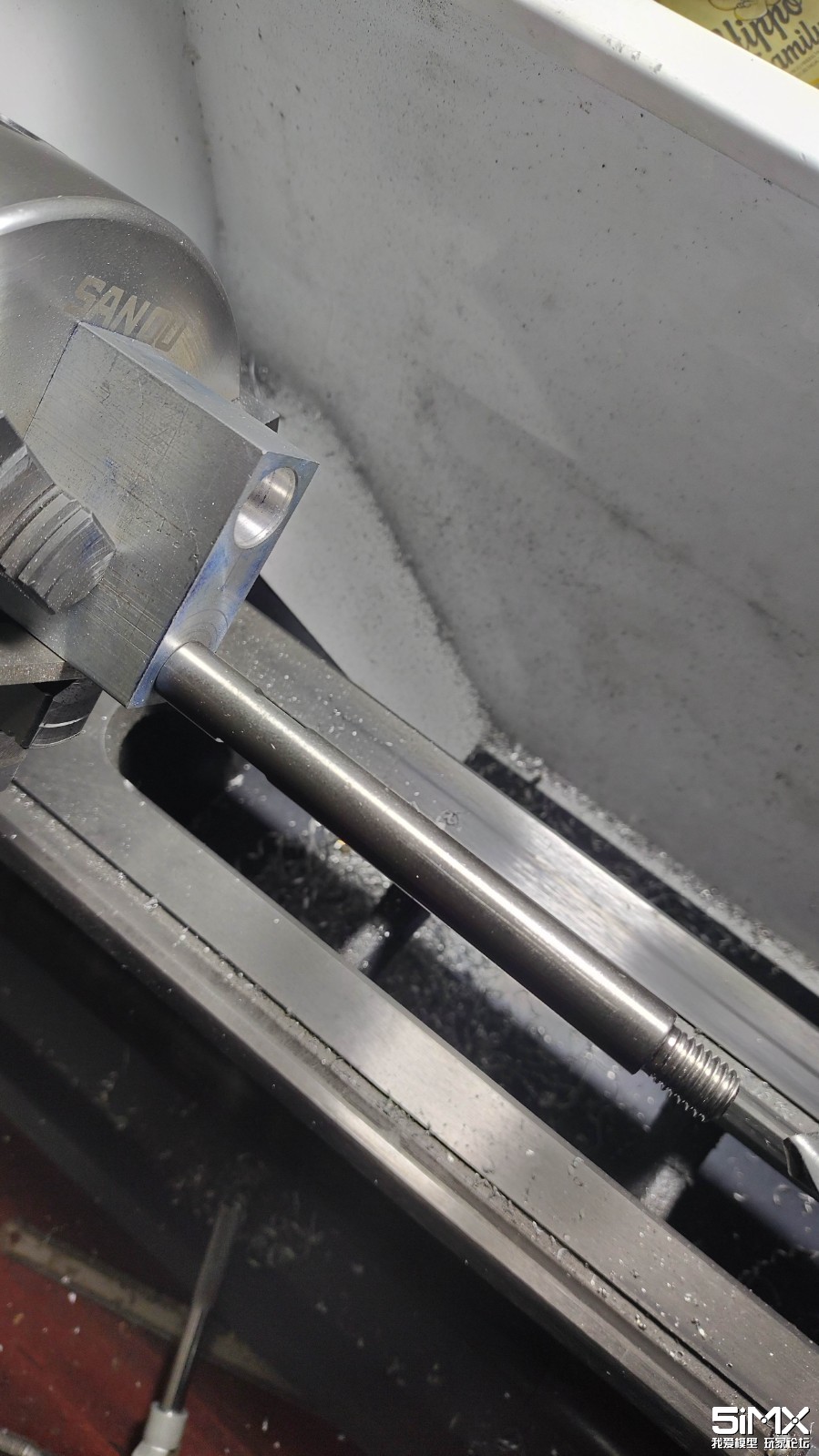

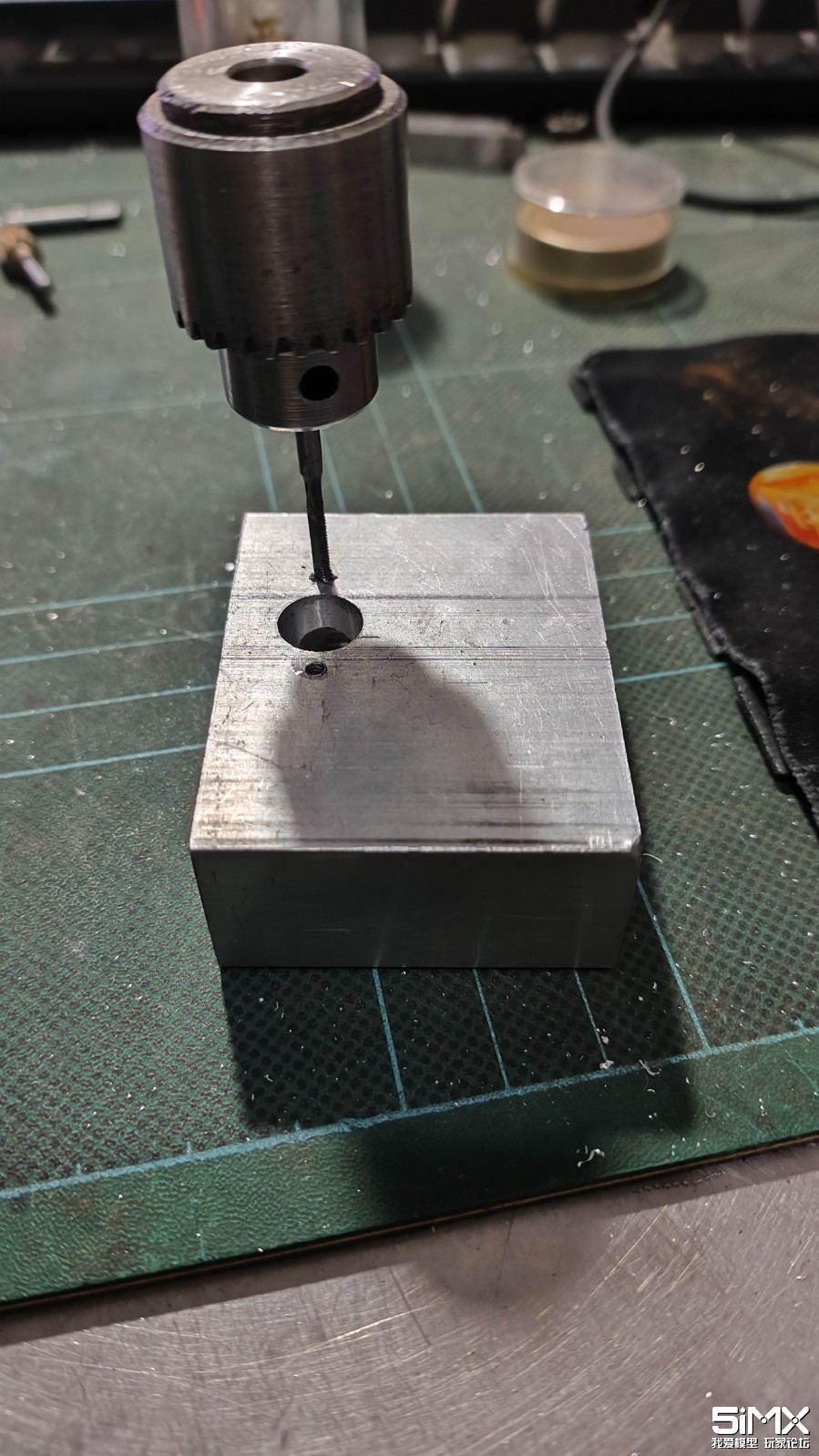

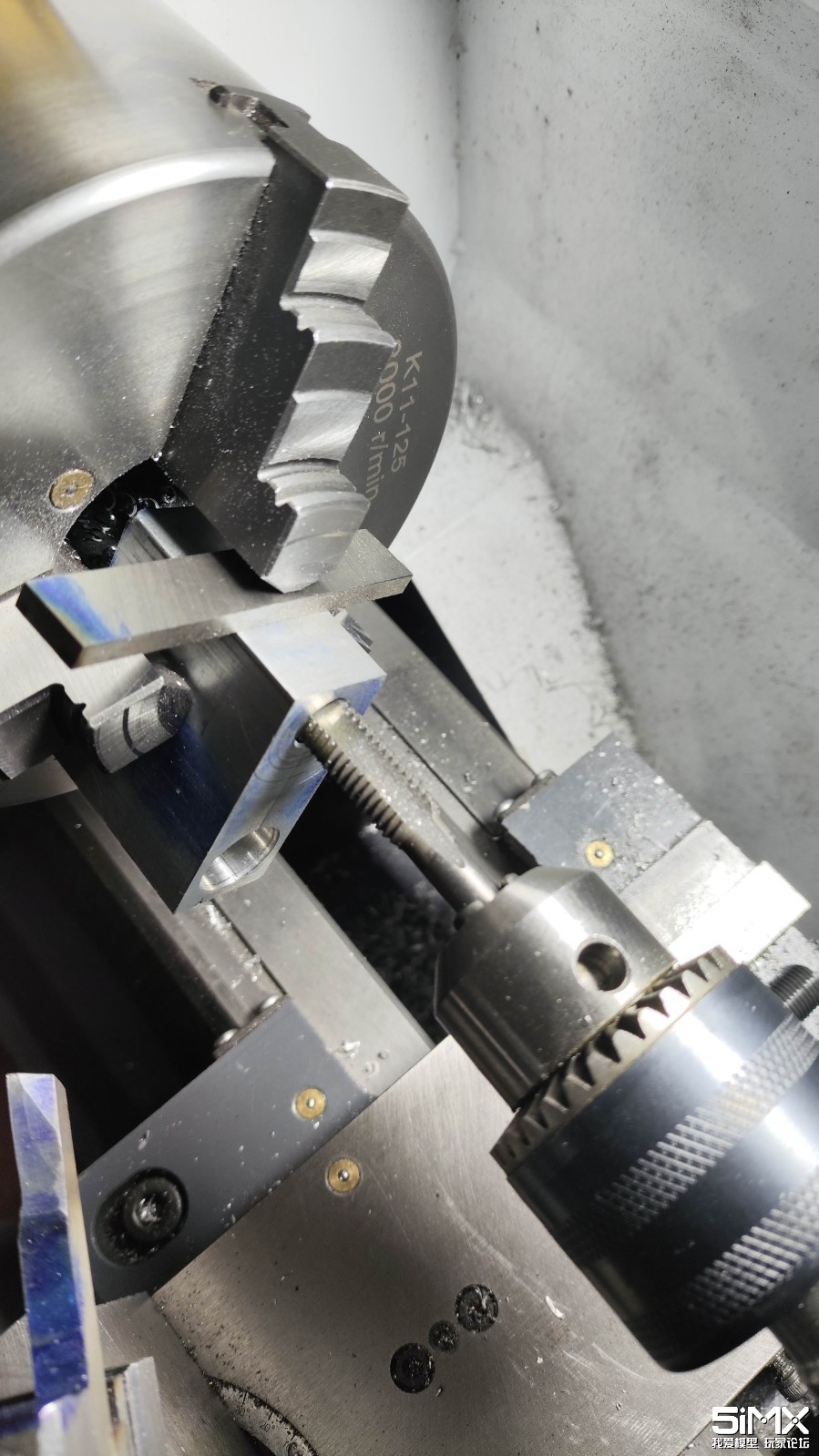

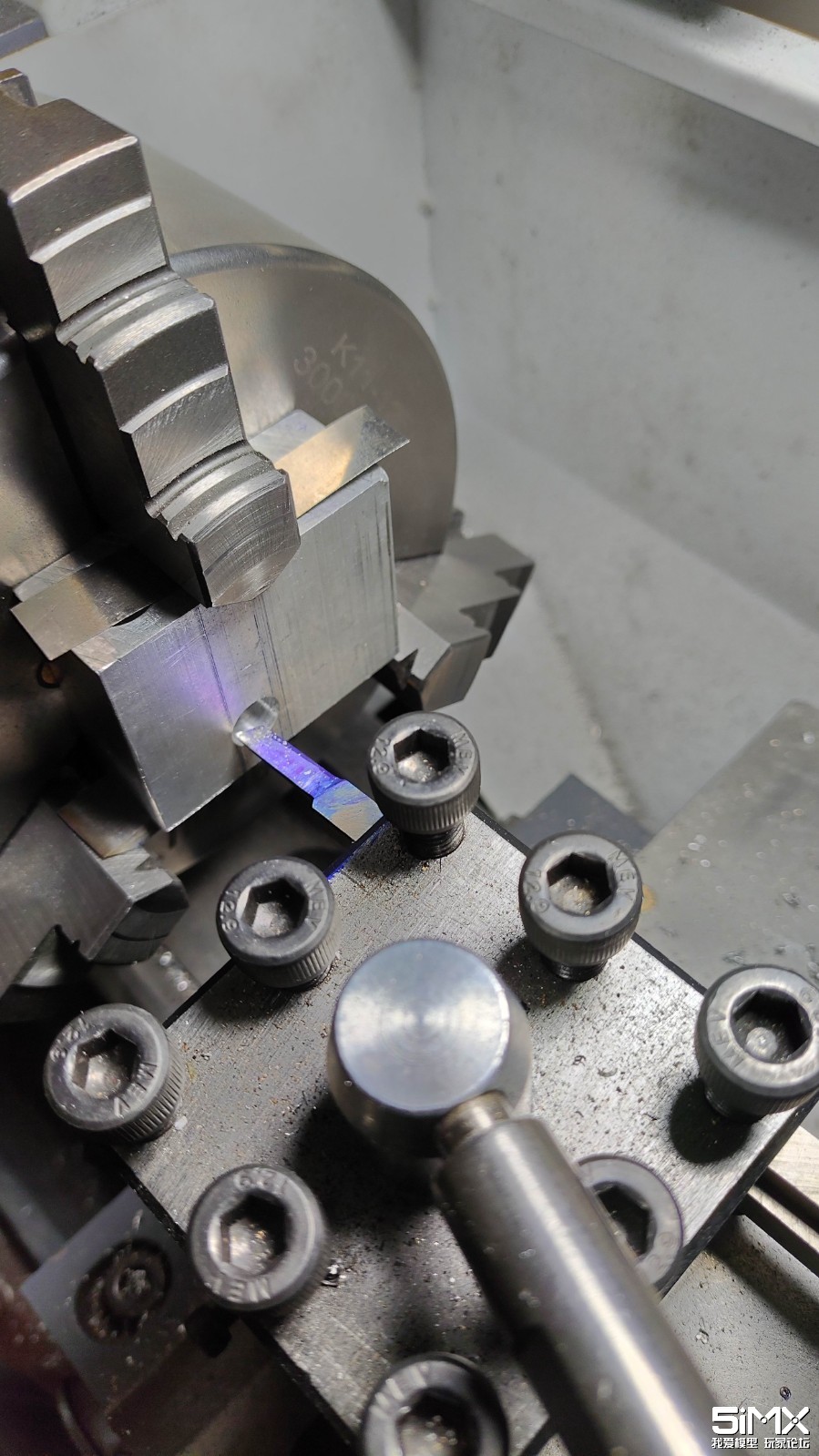

掏好主轴孔,并将立柱孔攻好M10的丝
立柱用12MM的机床把手改制

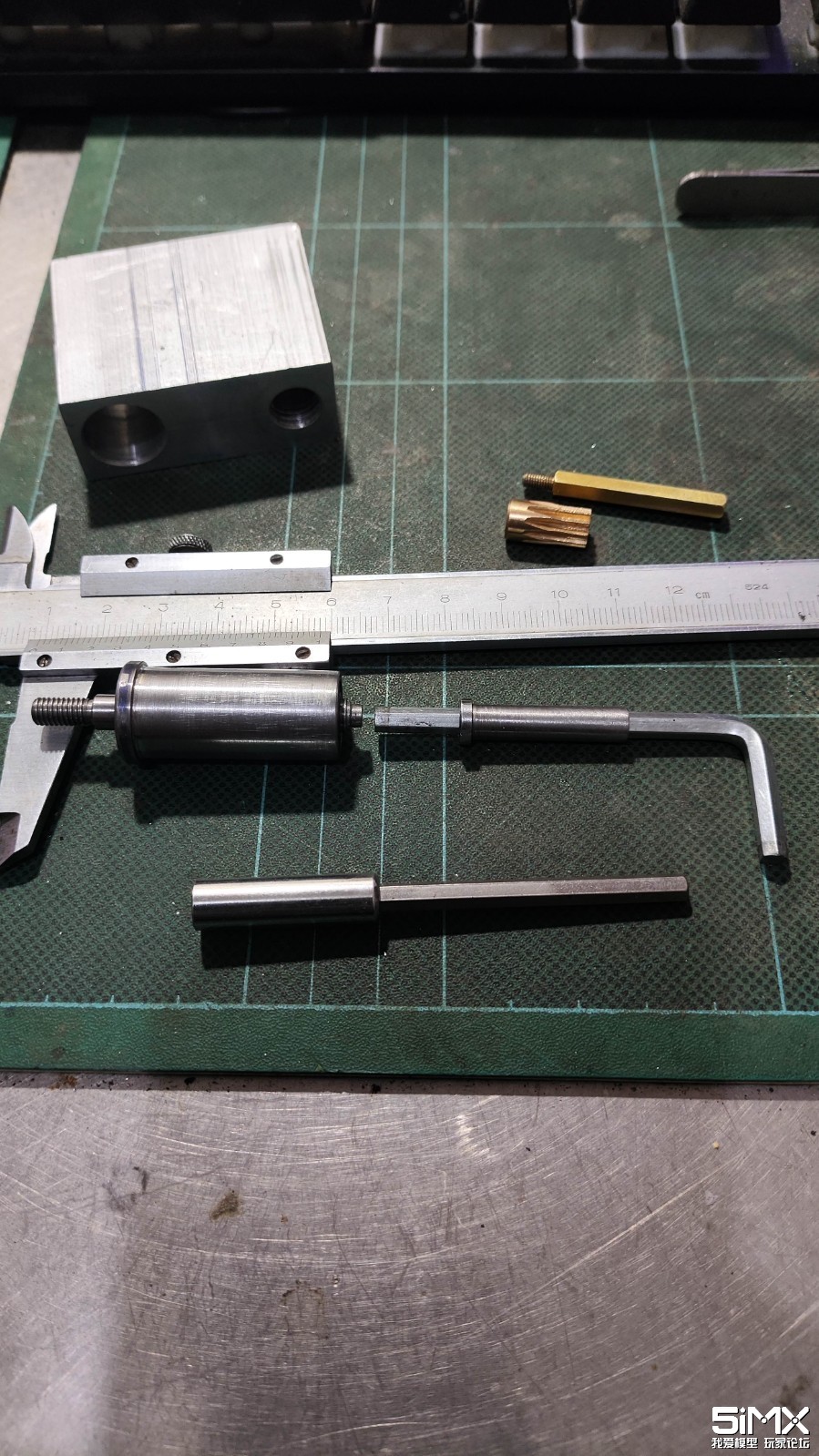

主轴,主轴套筒用总长35MM直径17MM的滚筒改制,
由于买不到小尺寸的花键和花键套只能用4MM批头延长杆改制

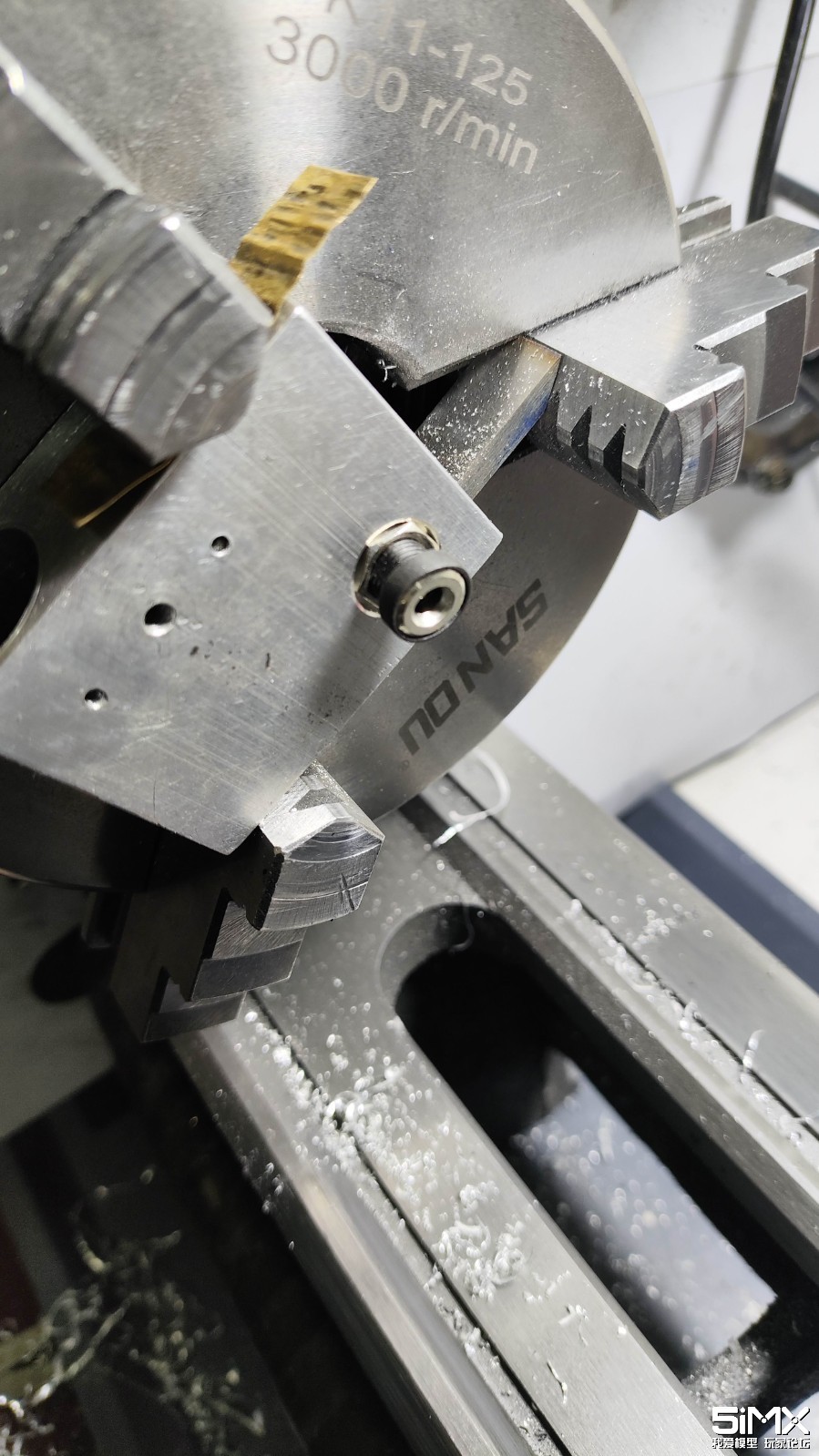

花键与主轴接口套丝

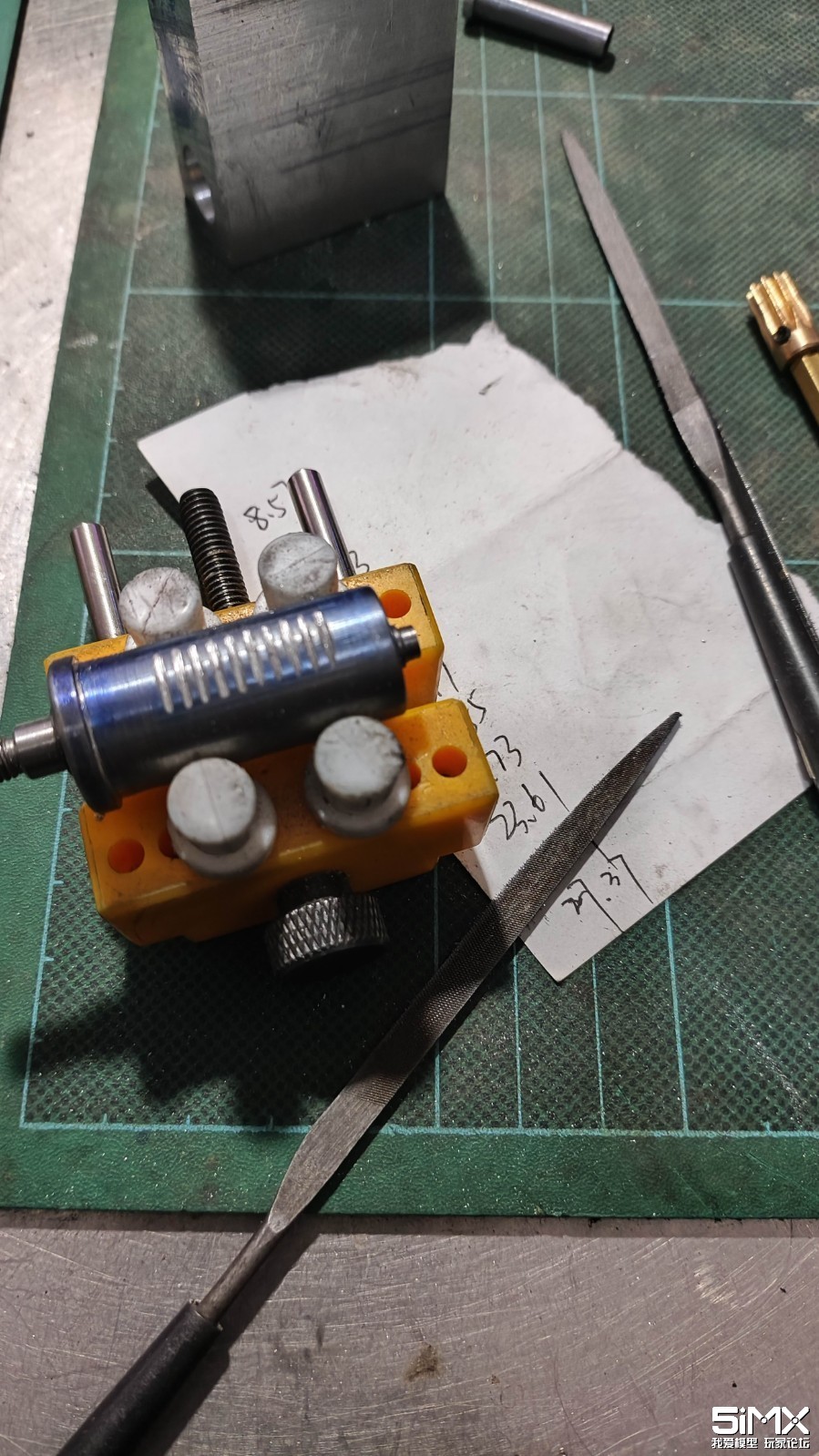

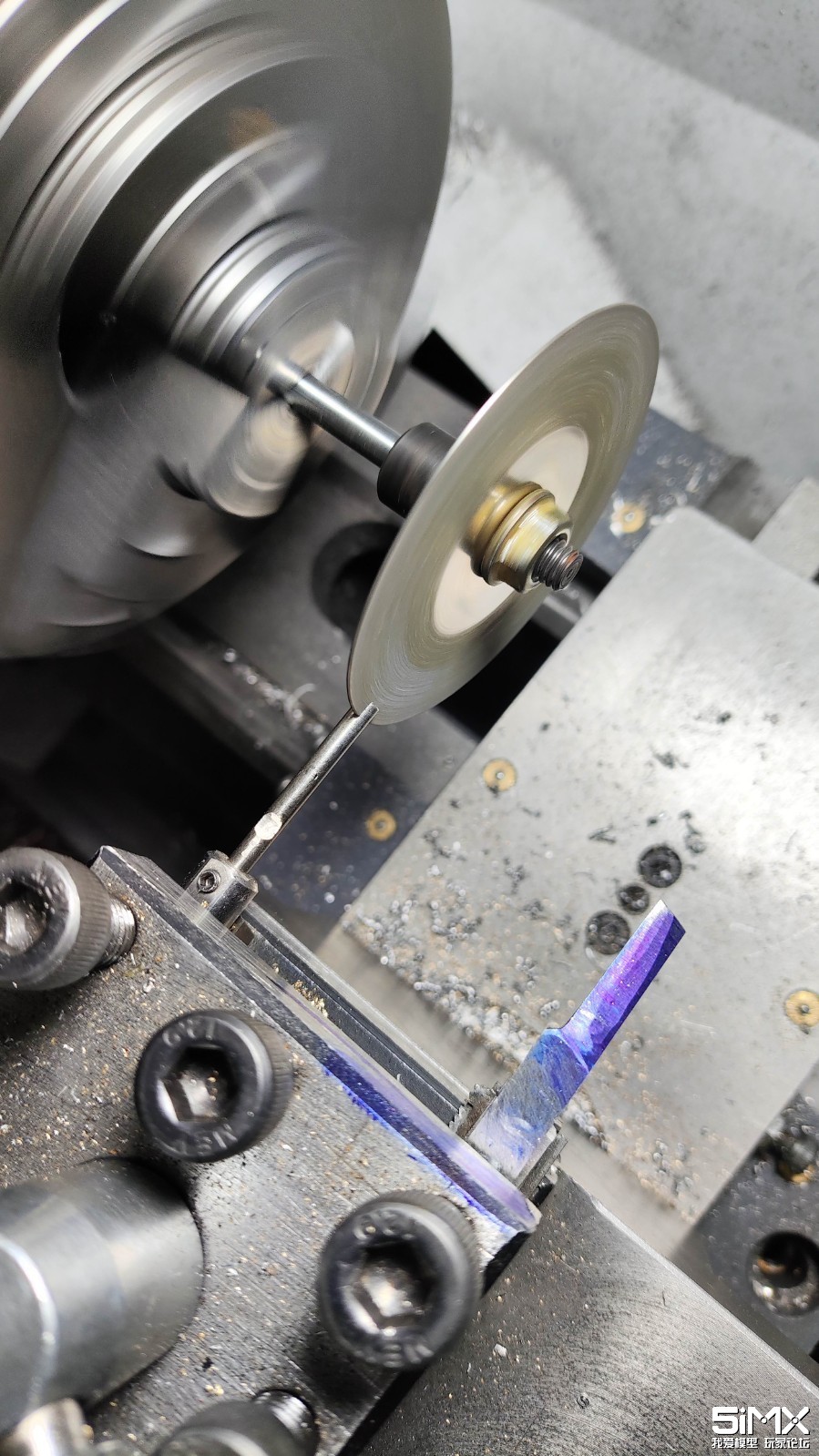

主轴套筒铣齿,原本手搓了一个,结果不太理想,没办法,还是上了床.
警告!!此操作属于不规范操作,慎用!

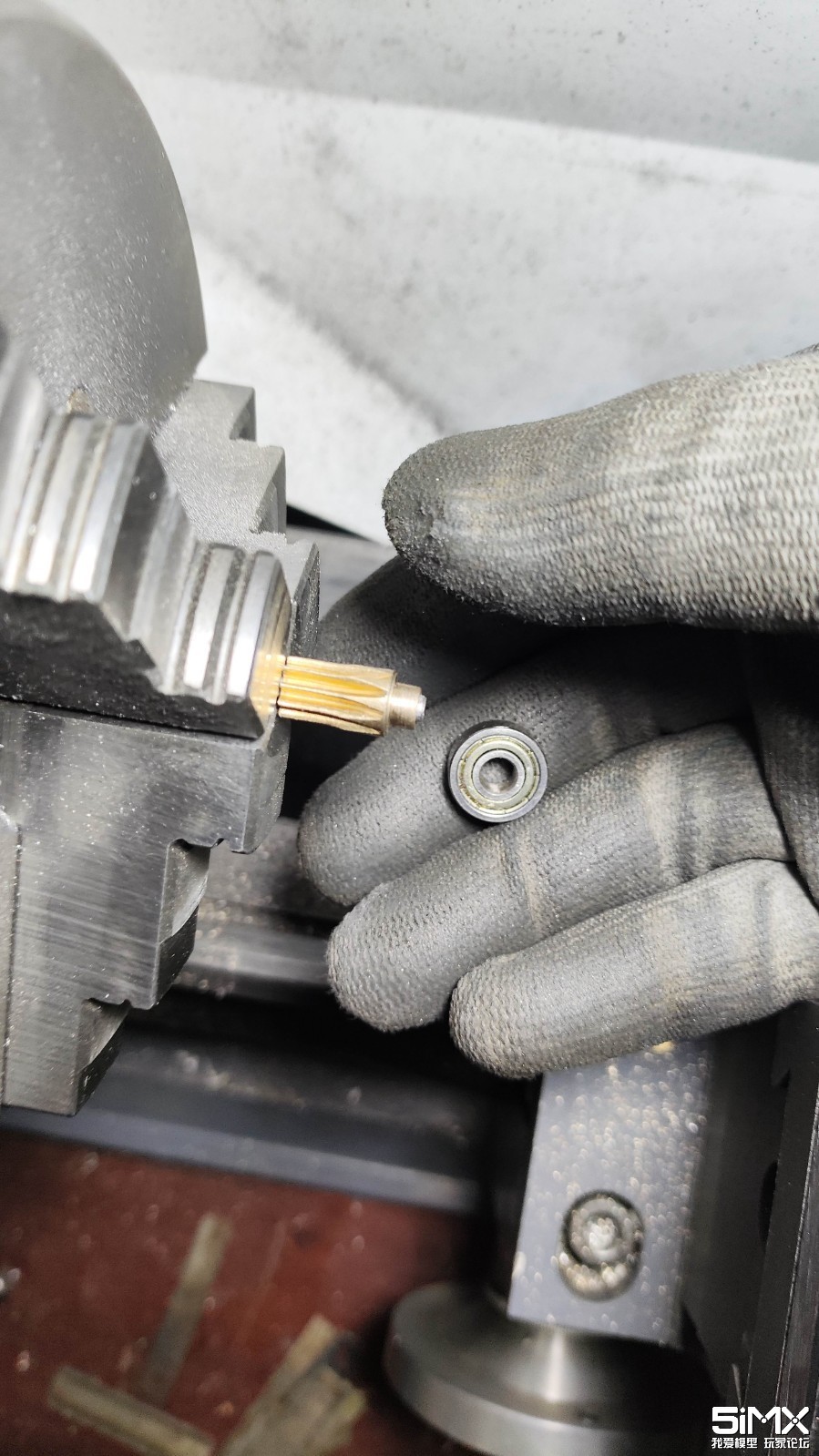

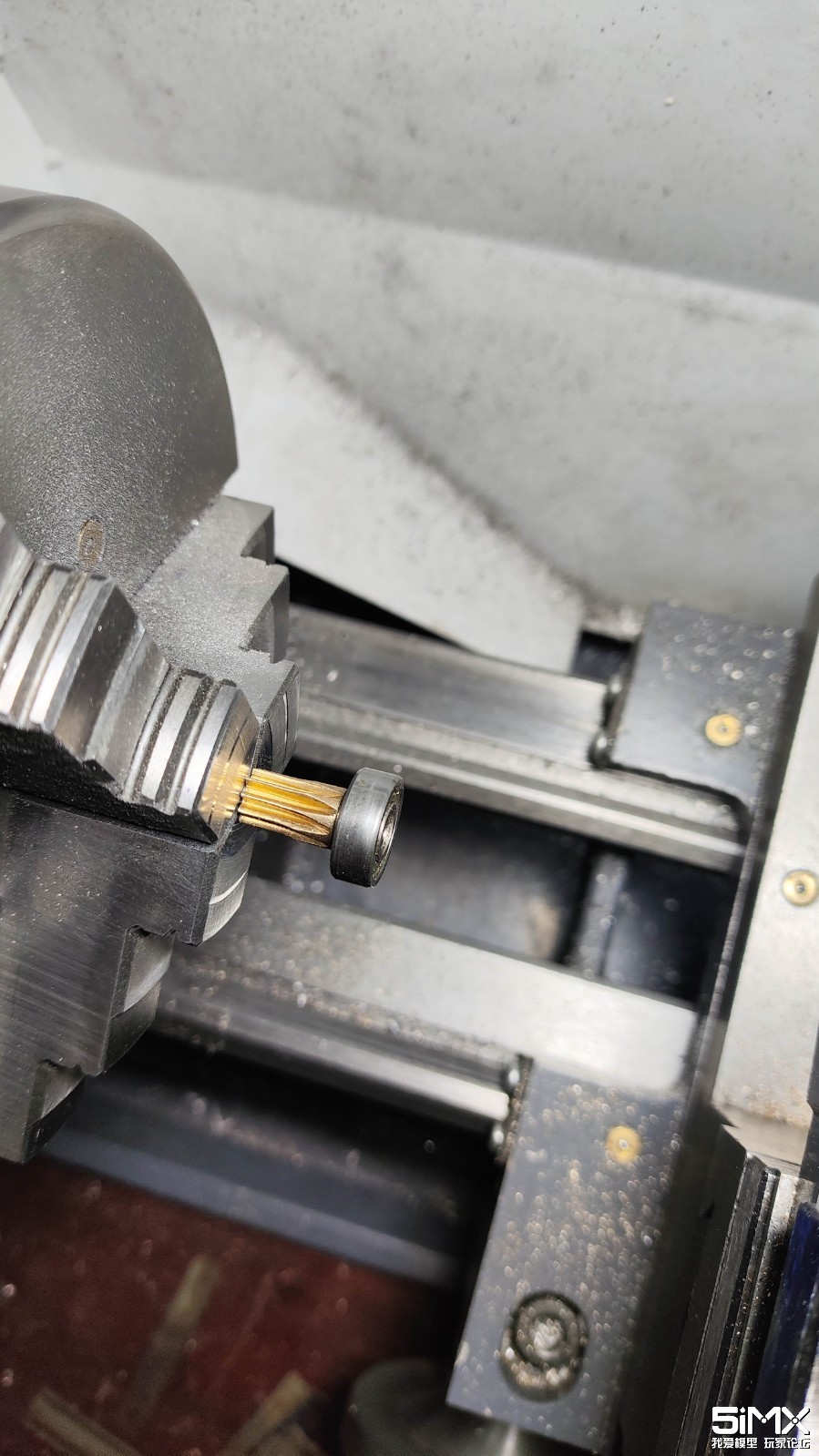

0.6M铜齿轮改制适配轴承
齿轮轴开发条卡口

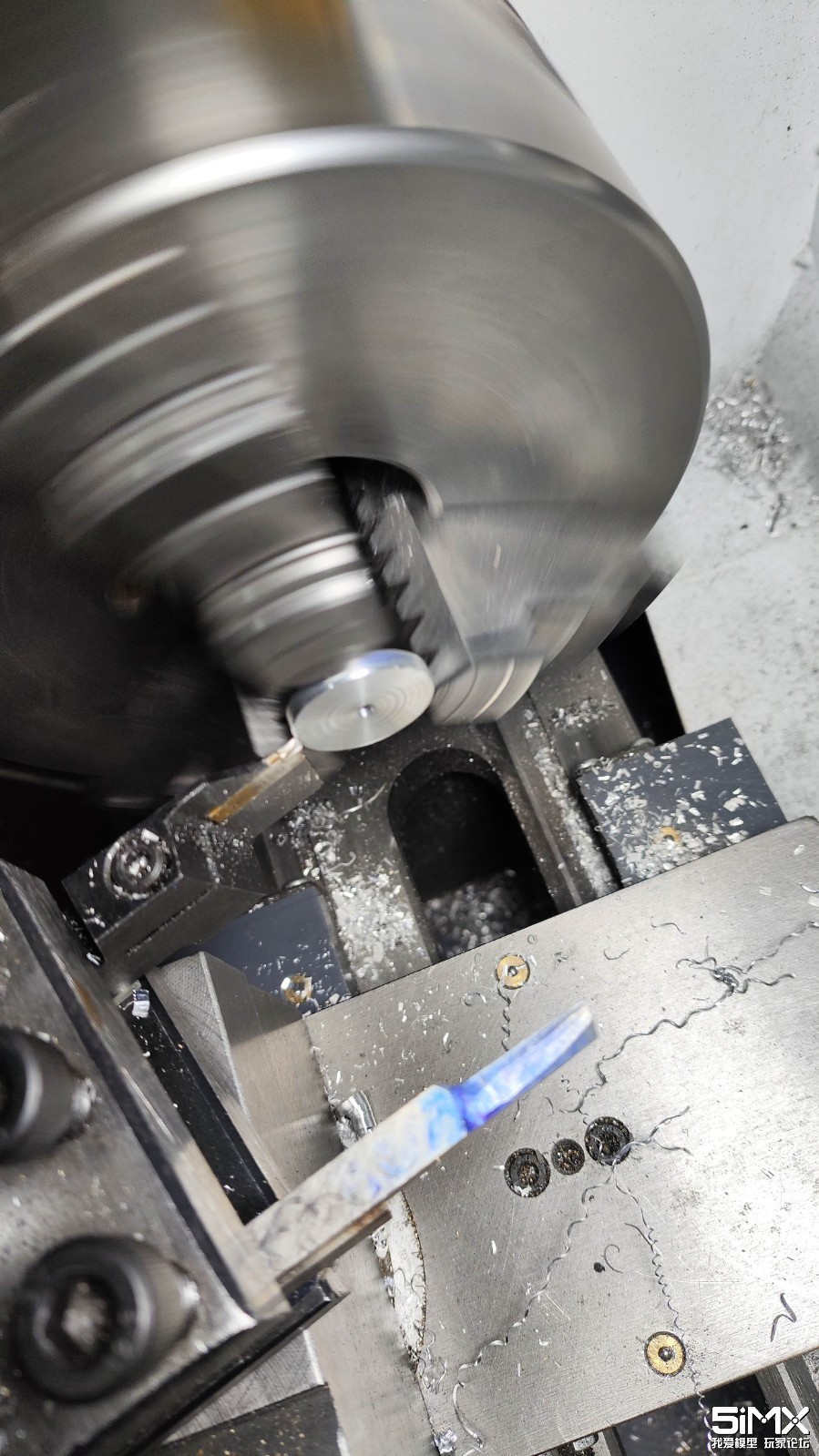

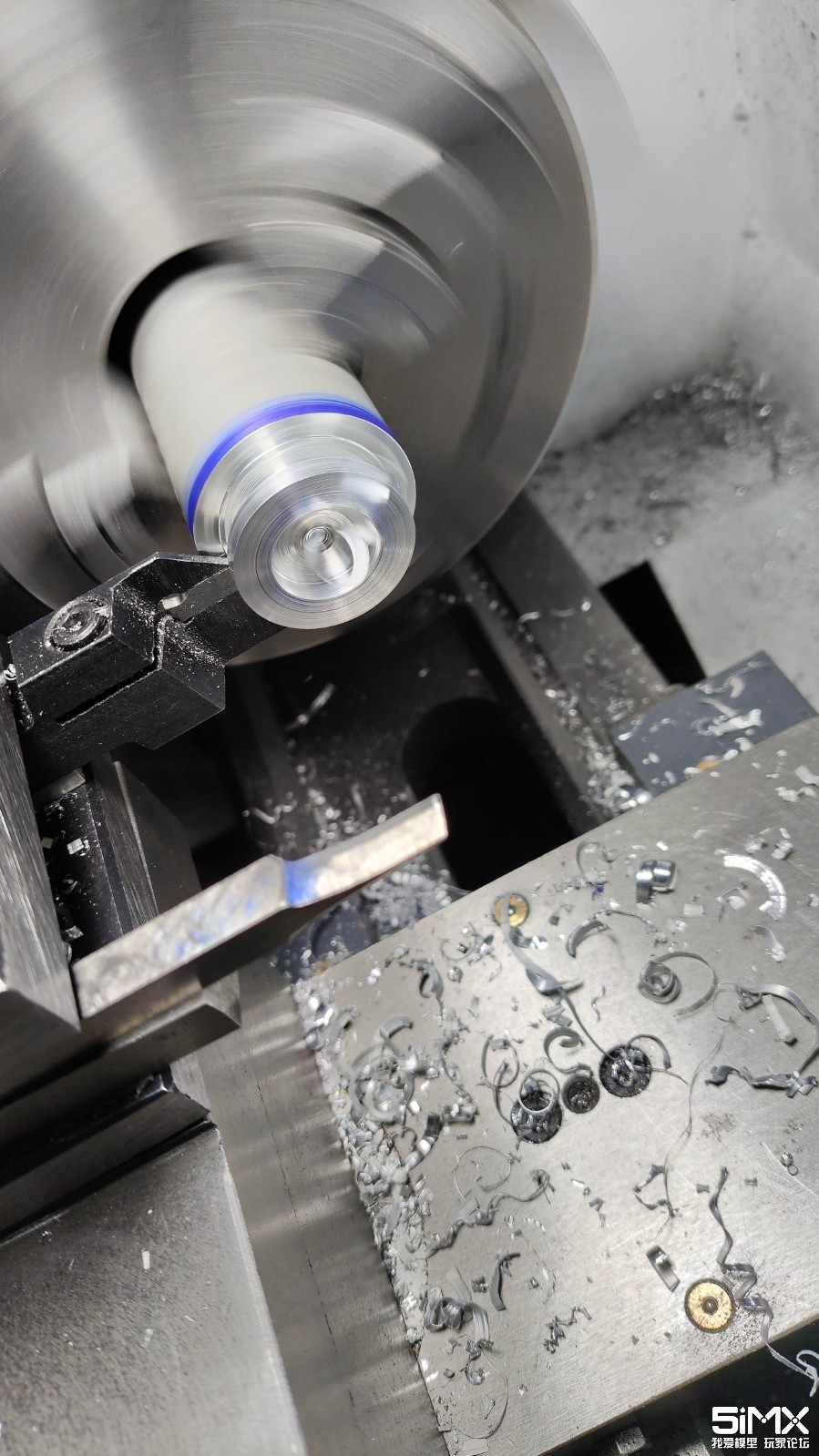

车齿轮盖

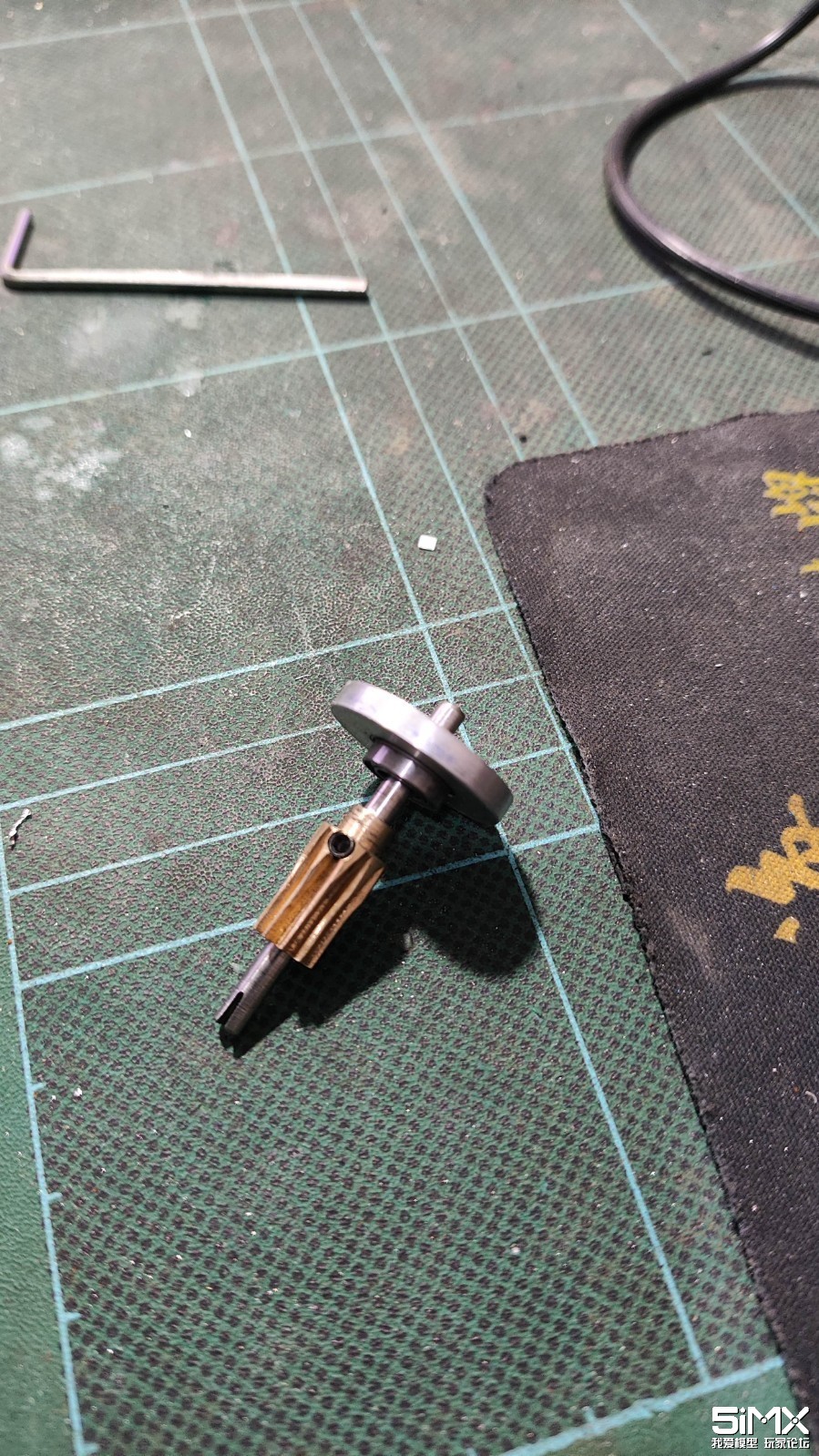

齿轮总成
掏齿轮总成安装位
齿轮和轴承安装到机头

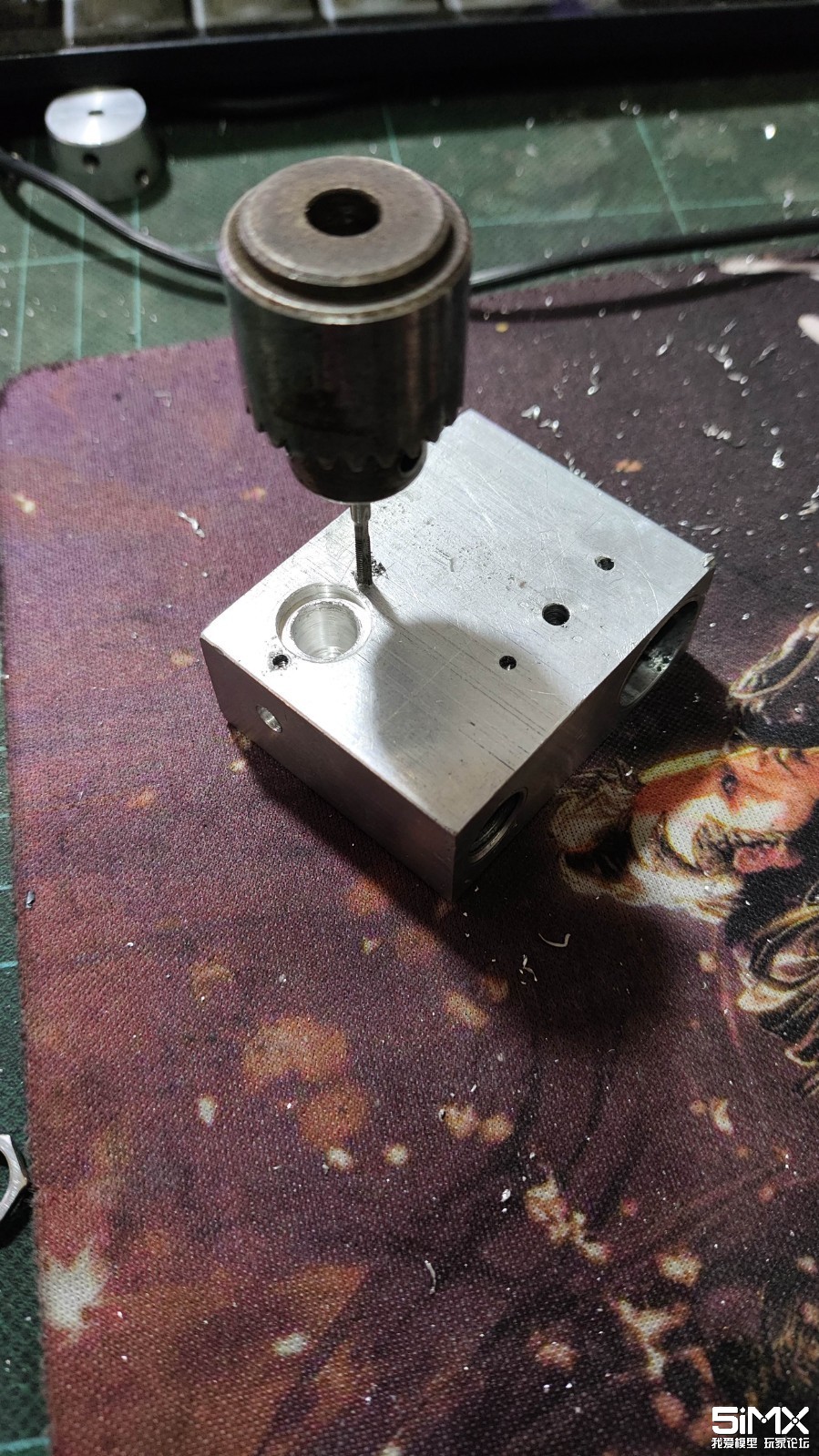

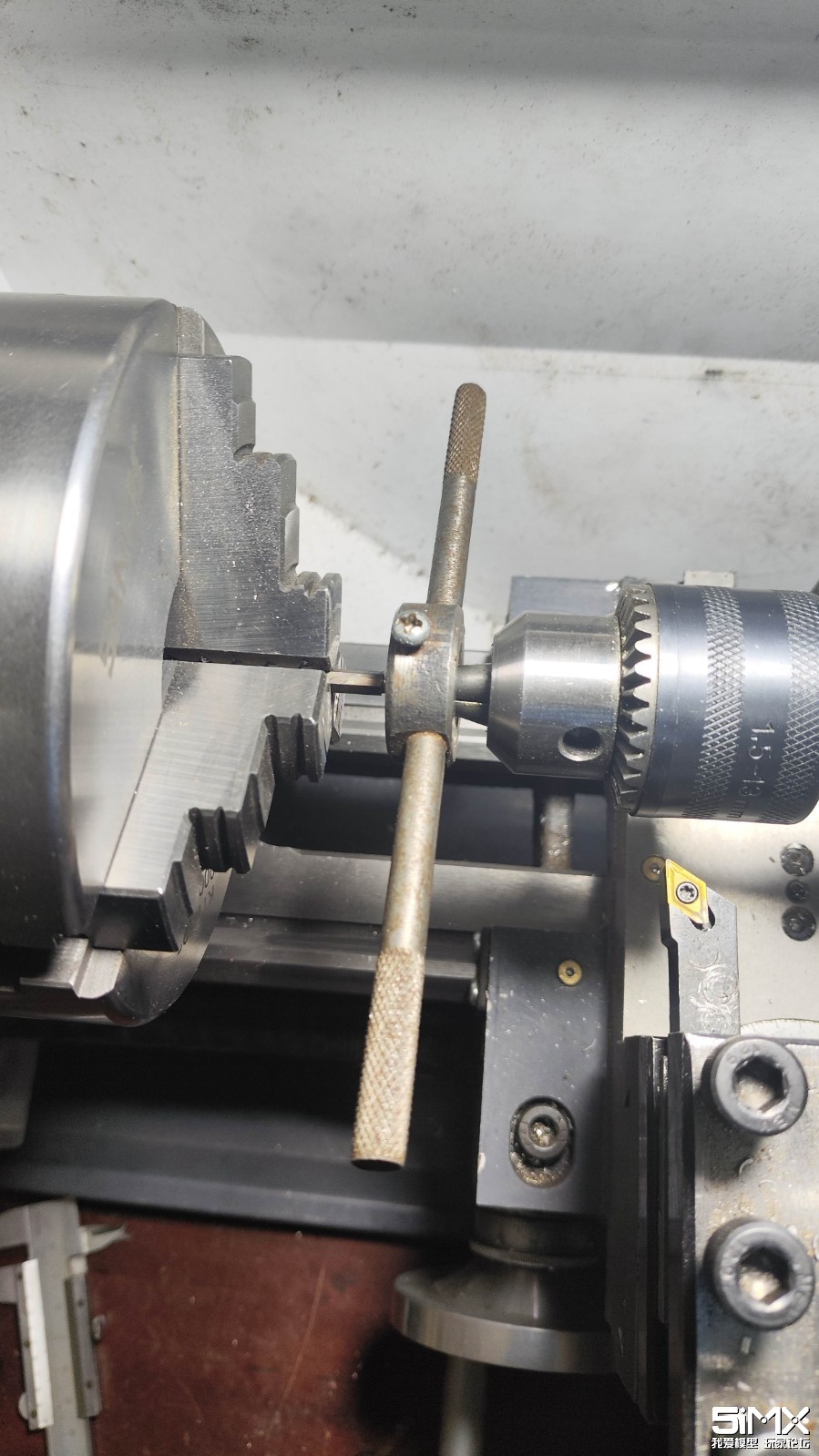

齿轮盖安装孔攻丝

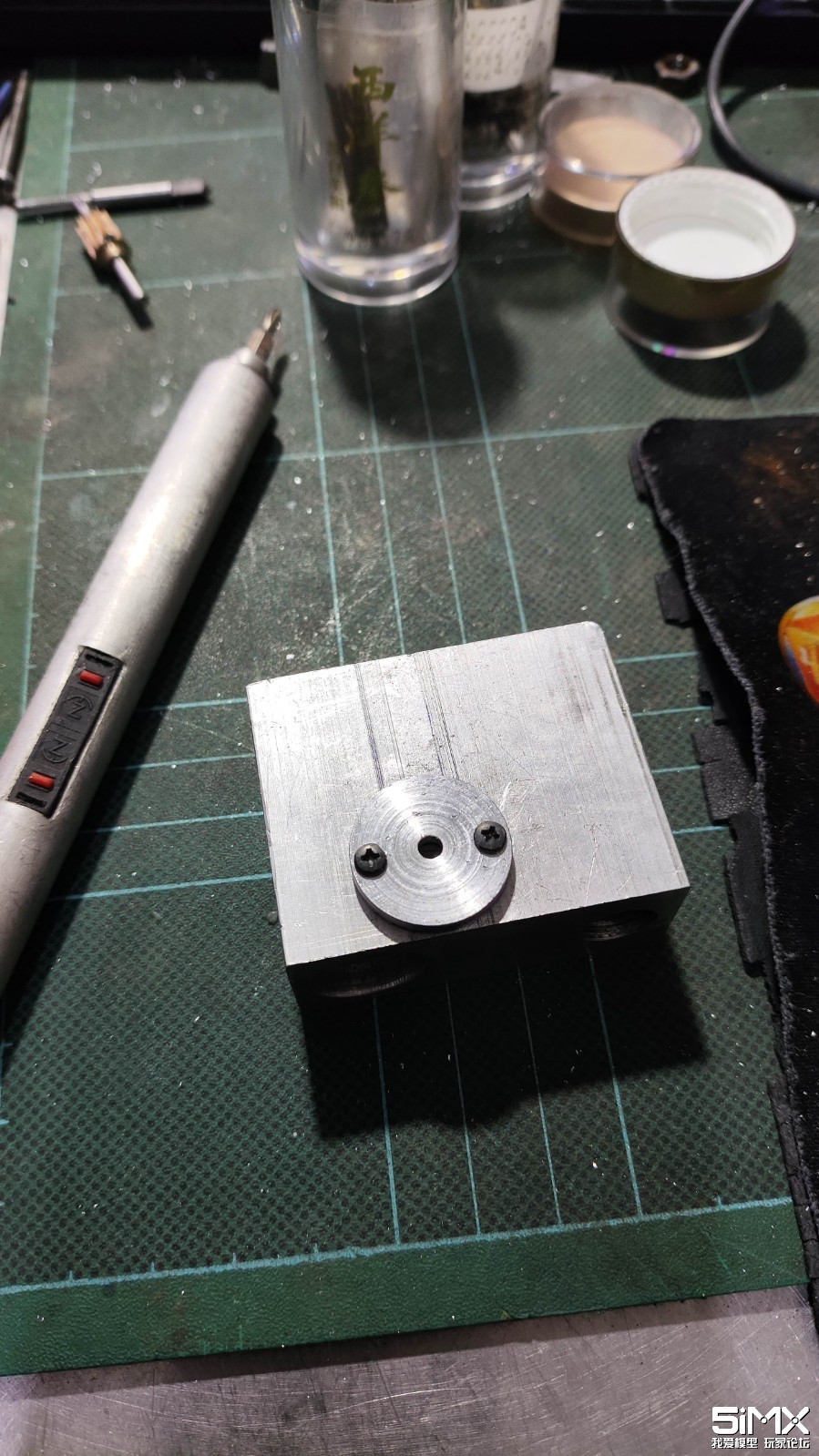

齿轮盖安装到位的样子

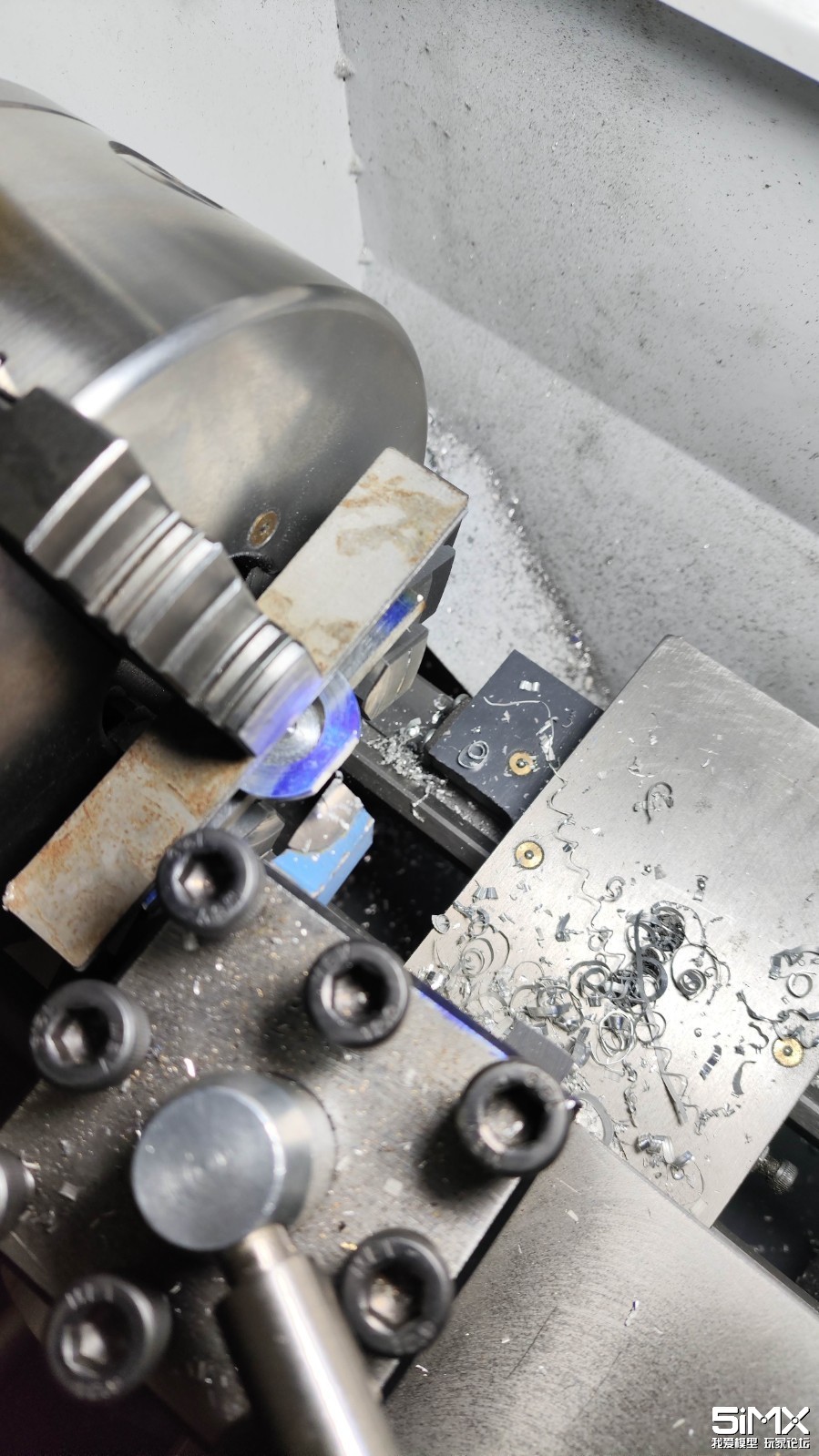

车制发条盒
发条盒整形

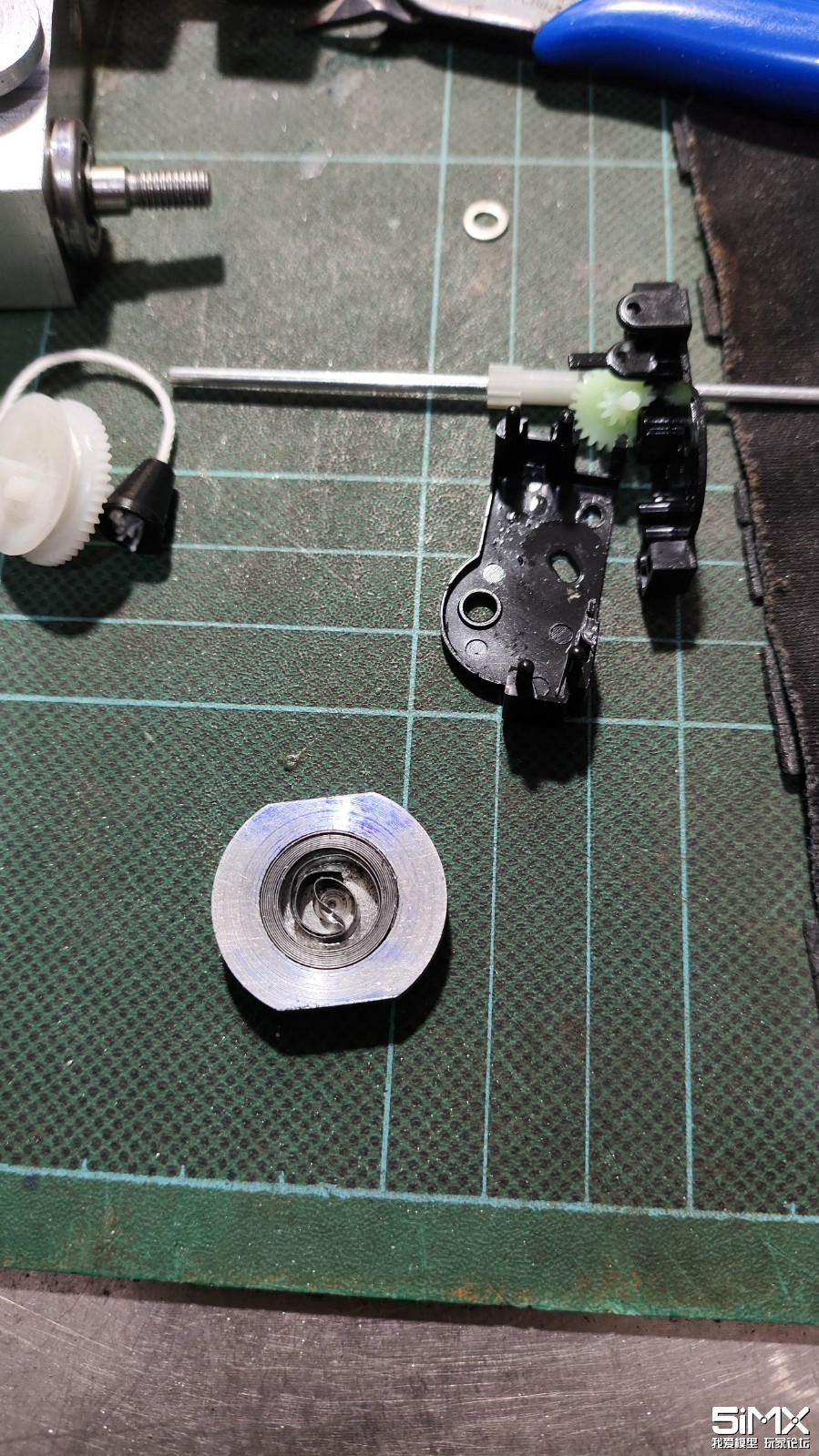

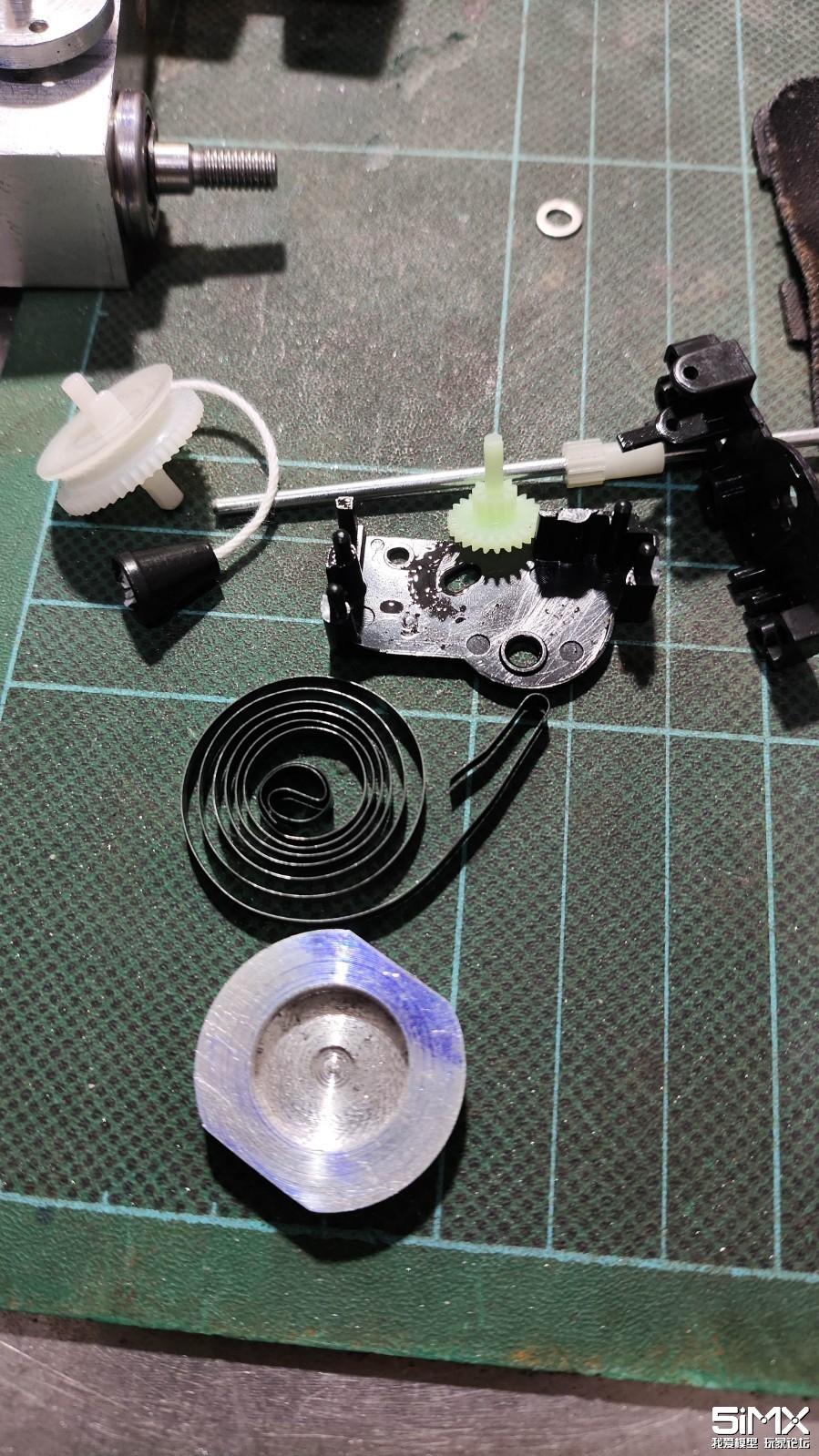

拆了一个回力玩具发条PDD1.5元1个,主打一个低成本{:1_61:}
装好发条的样子

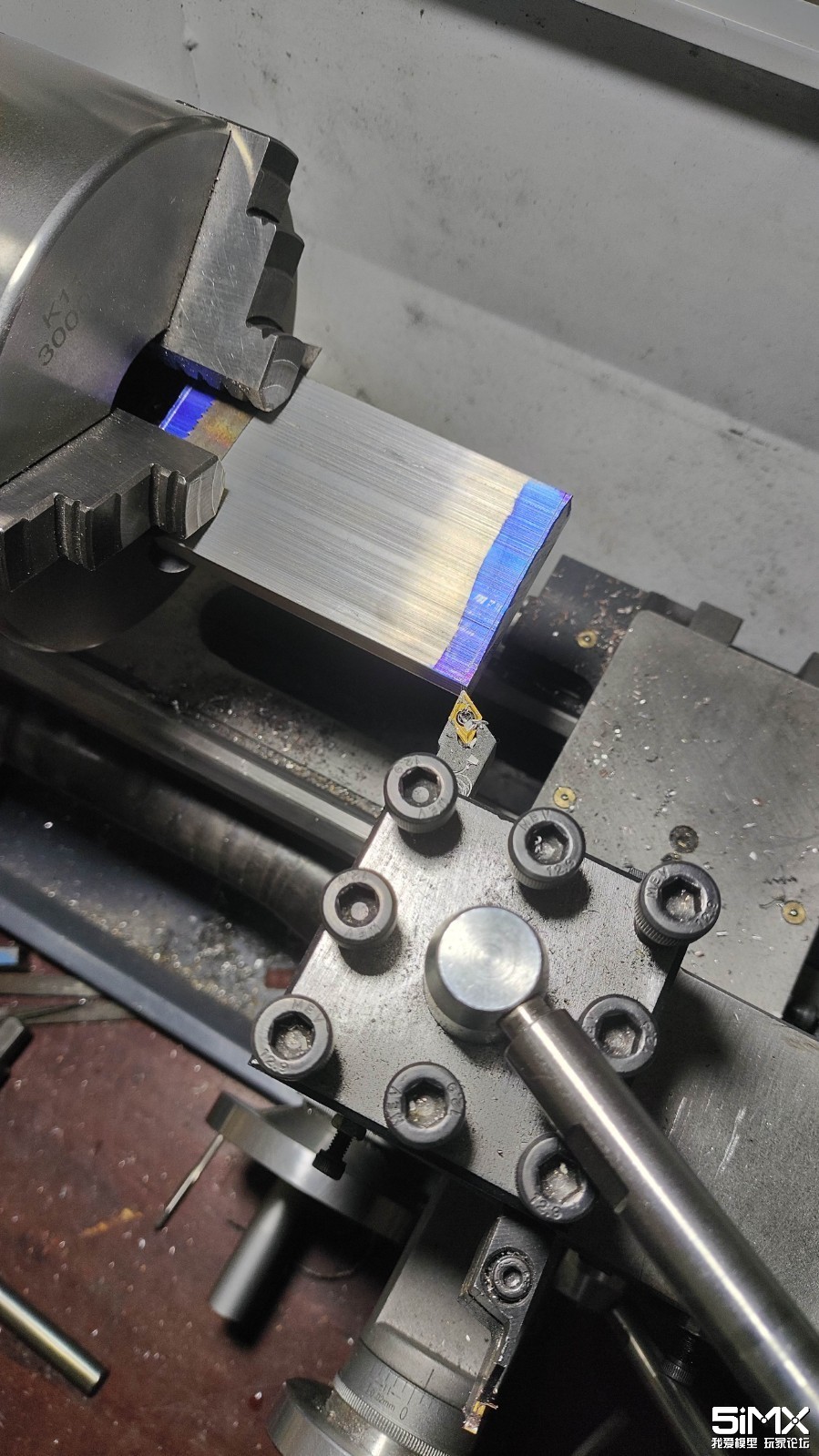

加工好底板

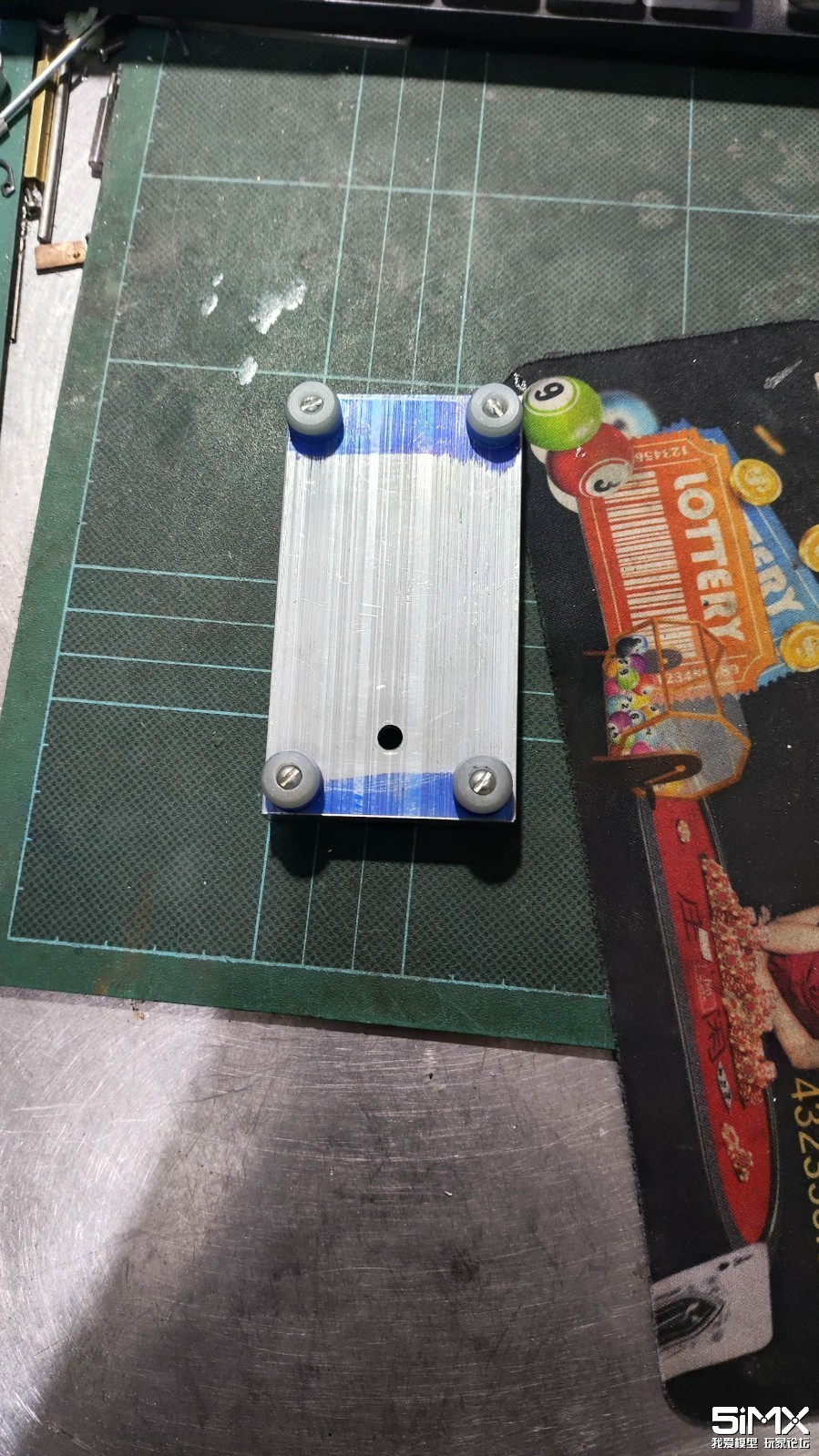

尼龙棒做了4个脚垫

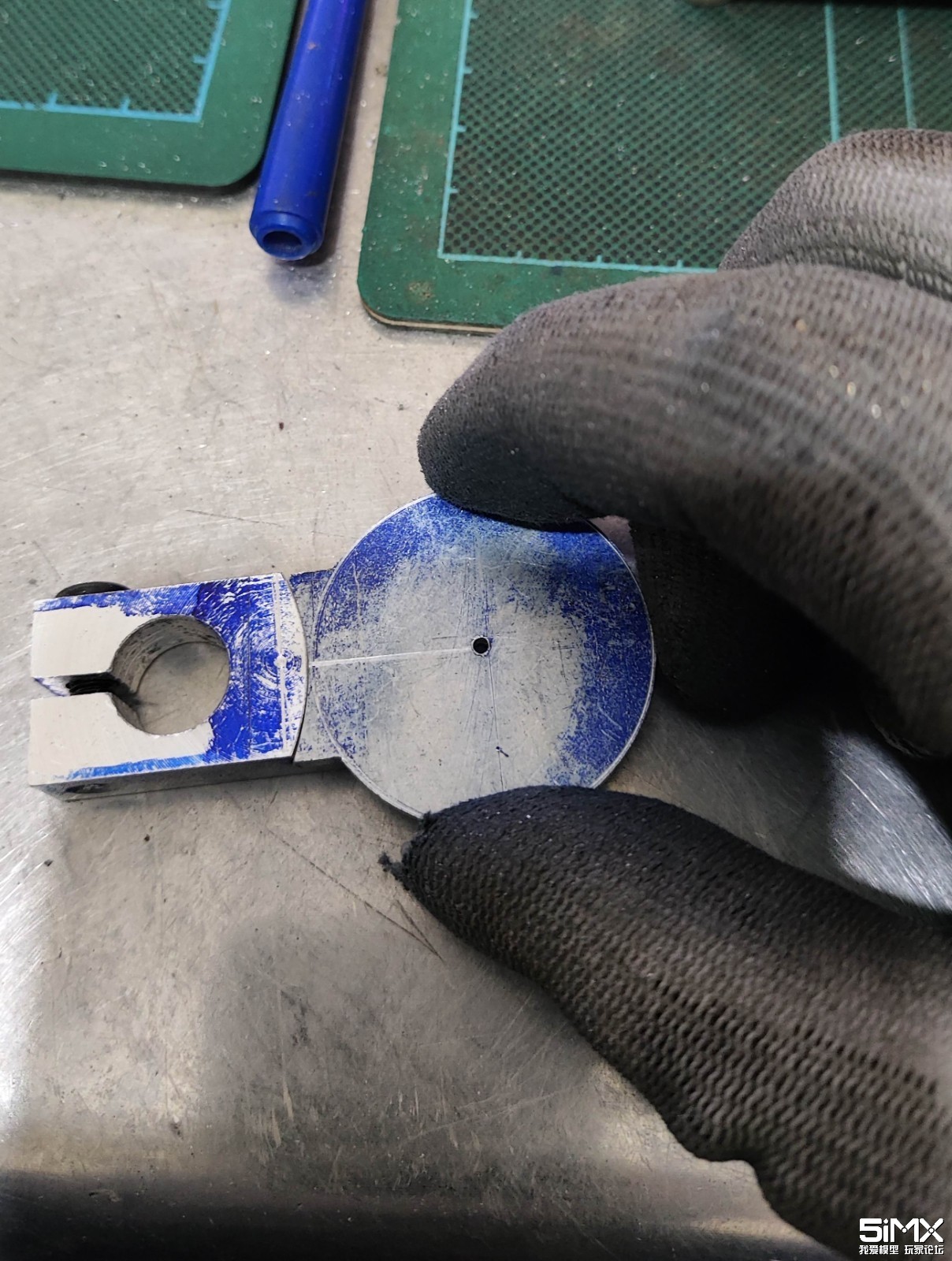

制作工作台夹座
小小的工作台
掏电源插座孔

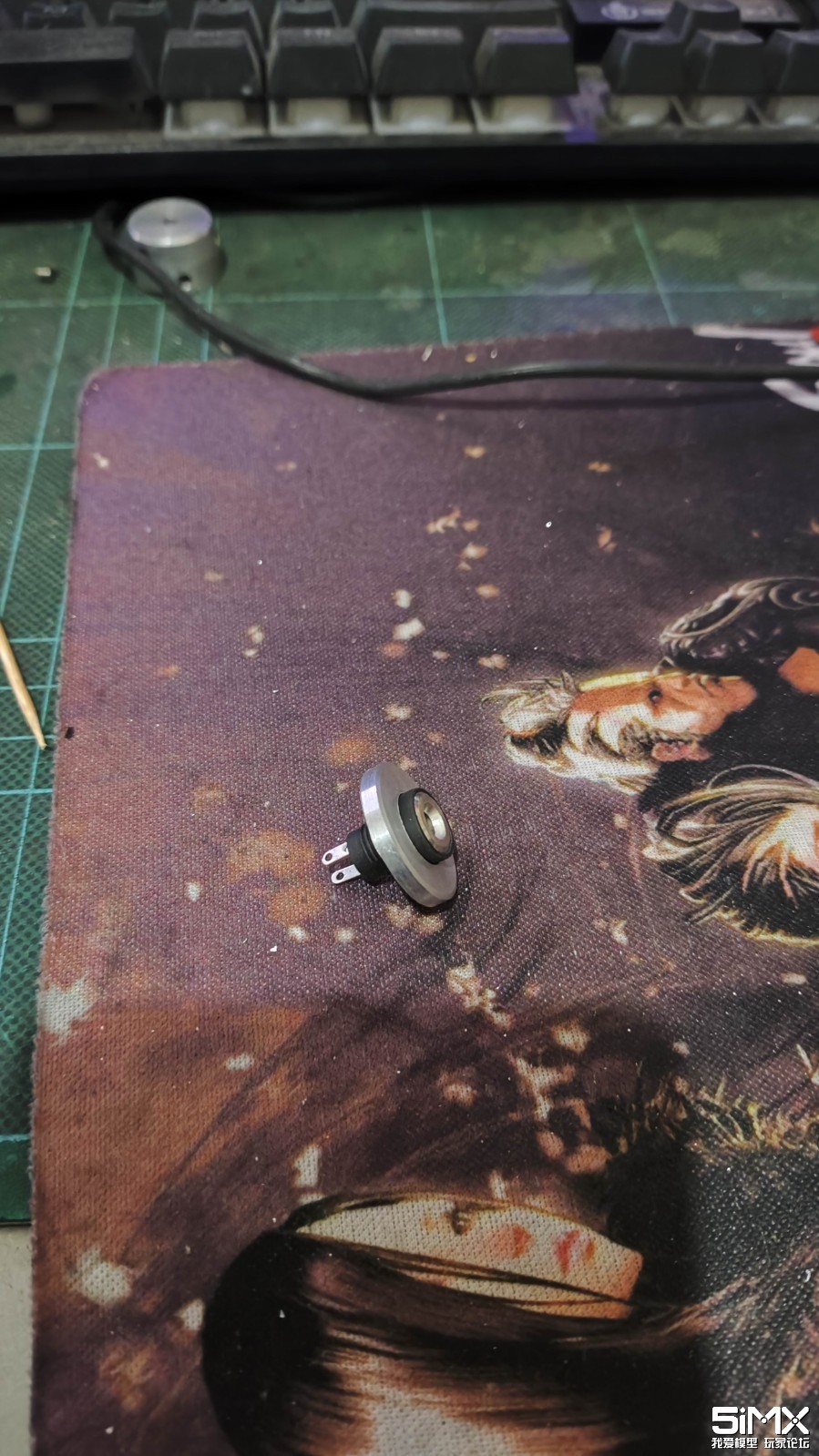

电源插座和盖板
电源插座盖板安装位攻丝
还有好些过程忘记拍摄了,诸位见谅

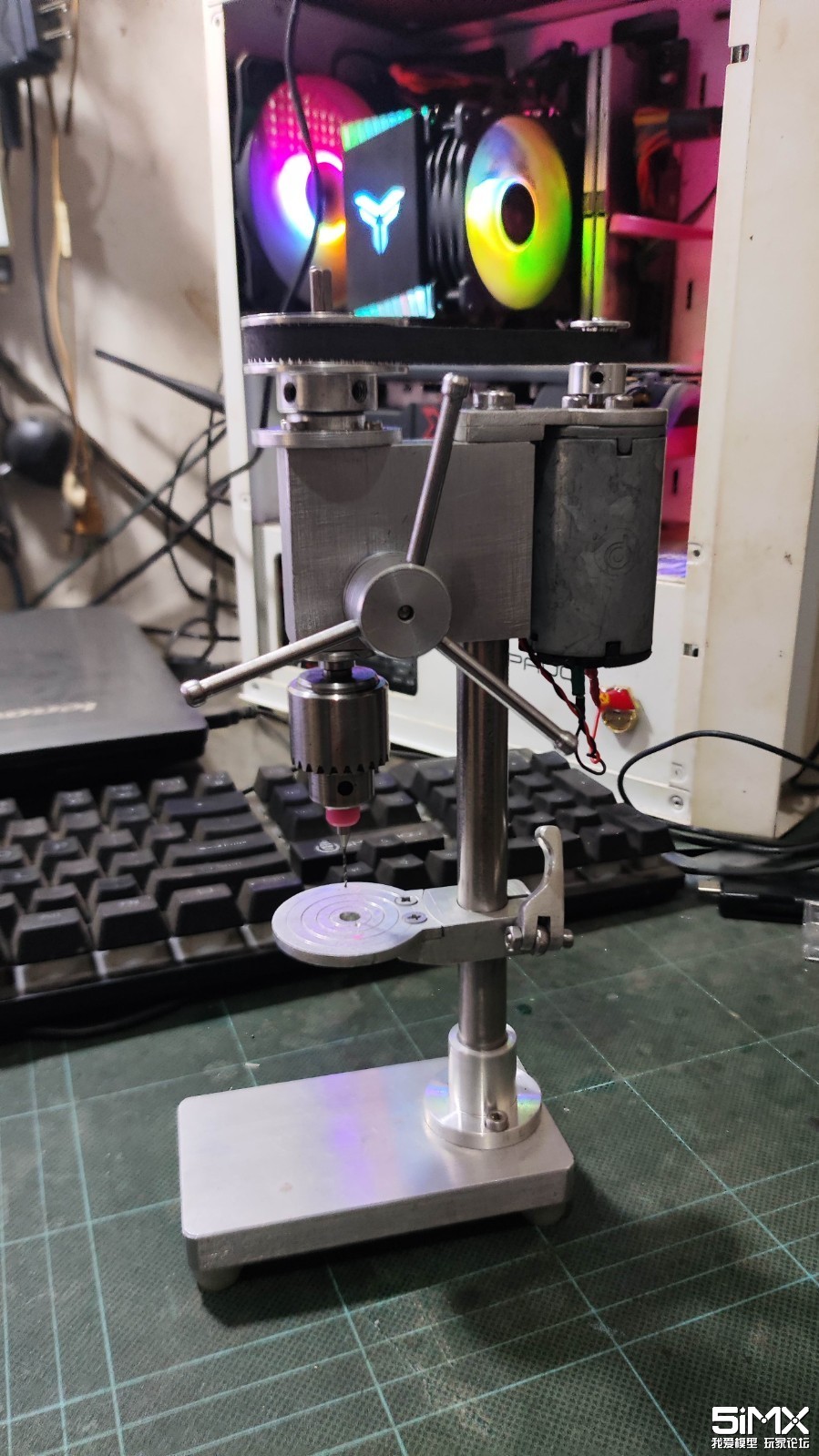

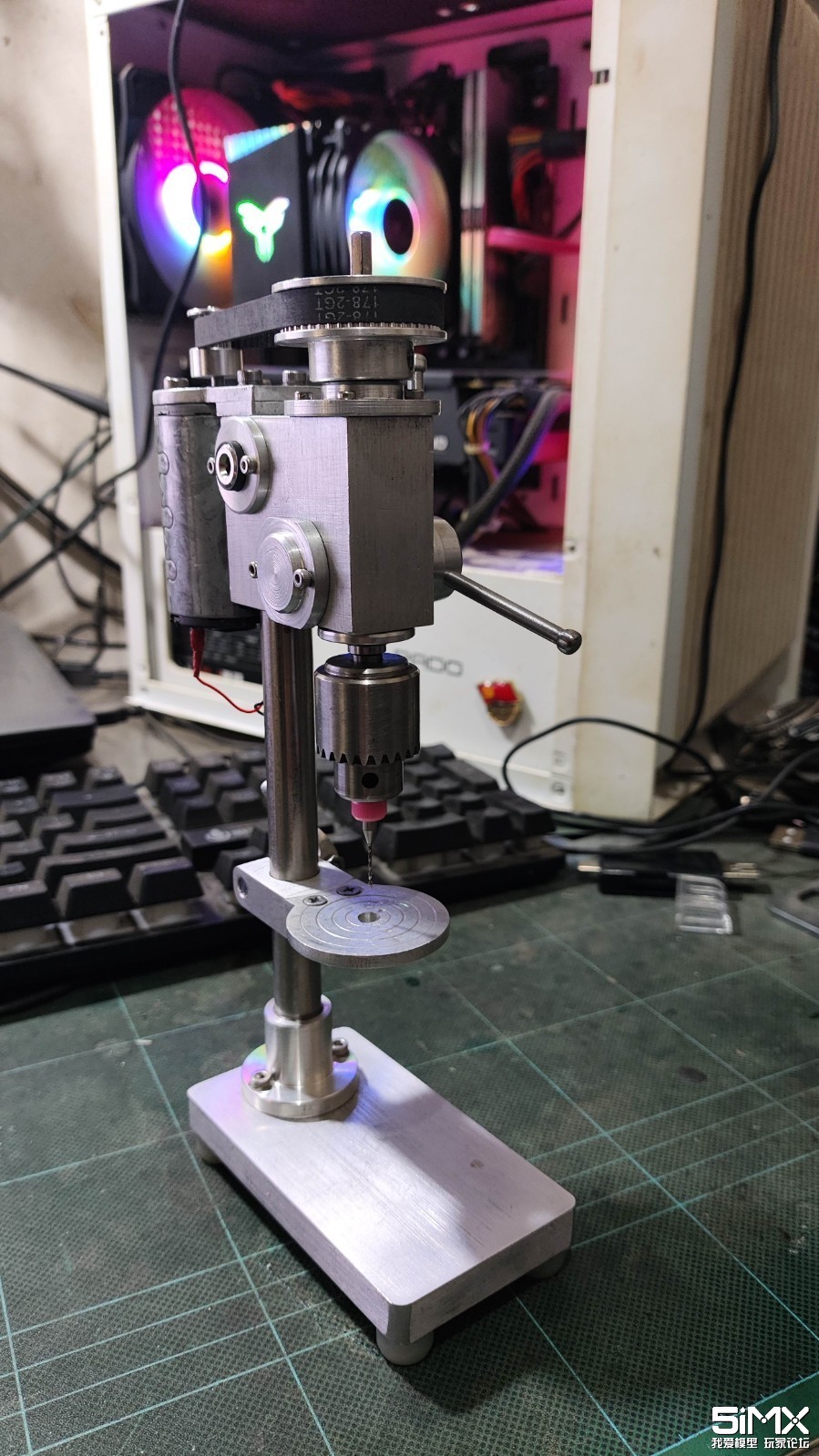

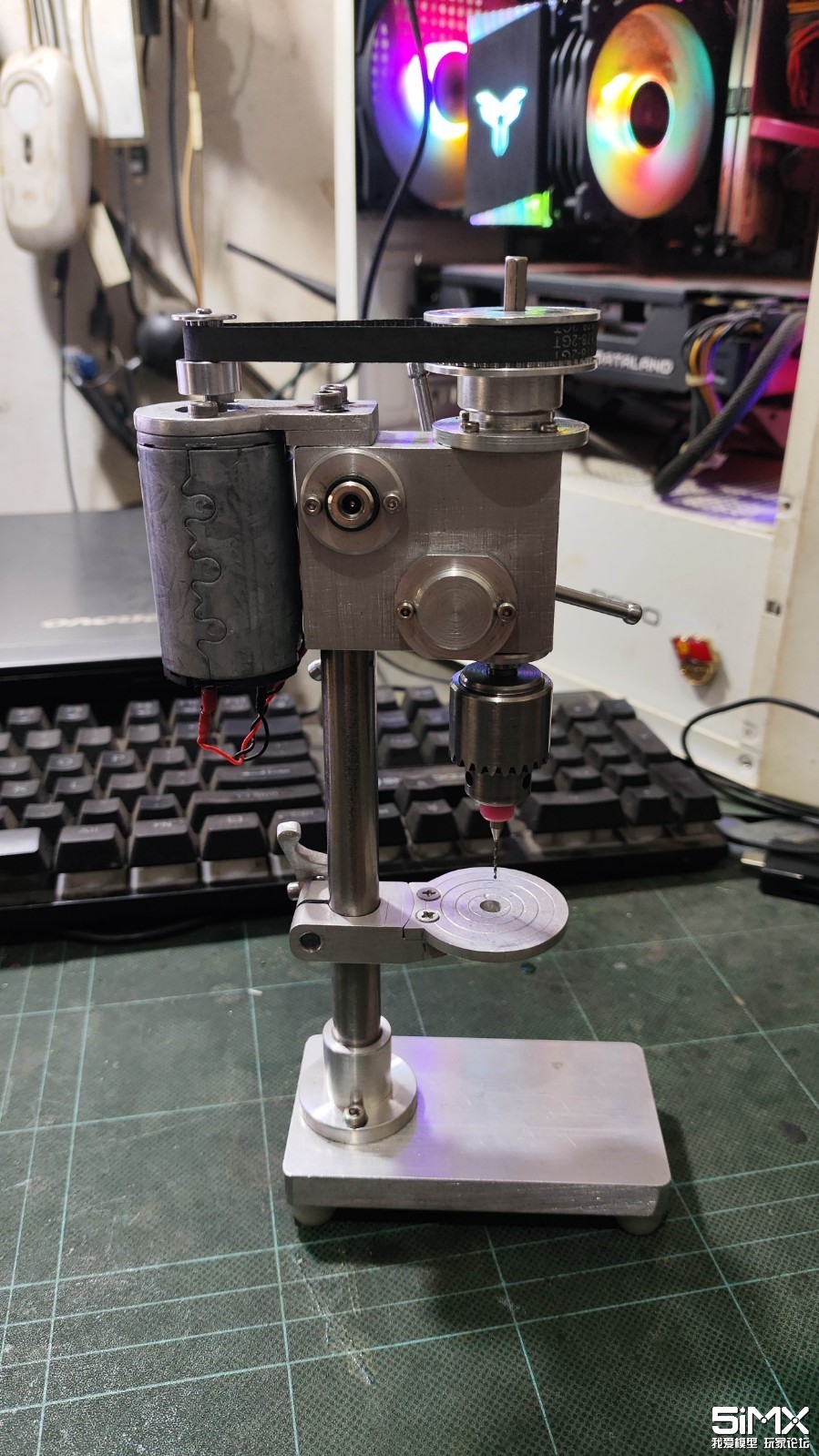

成品,
传动为小齿轮2GT10齿,大齿轮2GT48齿,皮带为2GT 178齿
放几段测试视频,用的0.5的钻头,4倍放大后钻尖基本看不到重影
感觉底板轻了点,后面再改进一下
|
