CNC泡沫切割机 软硬件 详解

6eyesdog

将资料整理，发上来共享一下，给有意做CNC泡沫切割机的朋友做个参考，写得不好请指教:loveliness:

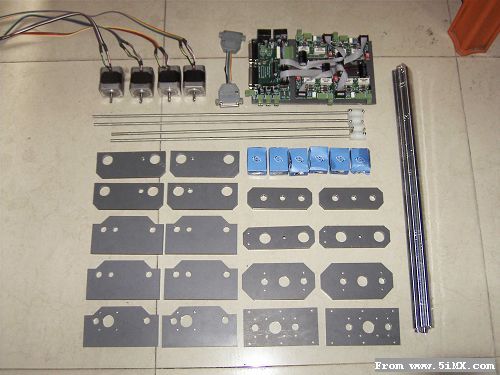

先来张零件图



PVC胶板
普通M6螺丝杆
尼龙棒（联轴器）
12MM直线轴承    12只
打印机插头次，座（引脚转接线，可选）
12MM光轴    （X轴：60CM*4    Y轴：40CM*4）
大海TA8435 分立驱动板 +6轴接口板（或3轴接口板，这个更加划算）
42步进电机（1.5A，其实1A就够了，电流大了长时间工作发热厉害）

[ 本帖最后由 6eyesdog 于 2009-2-28 21:32 编辑 ]

6eyesdog

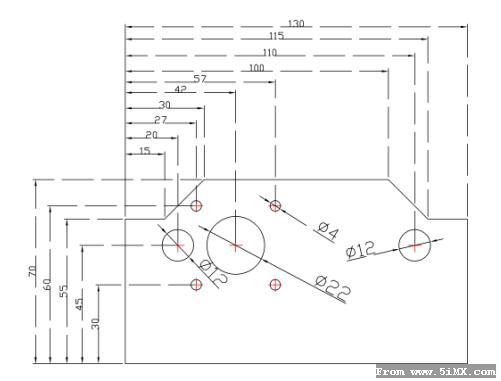

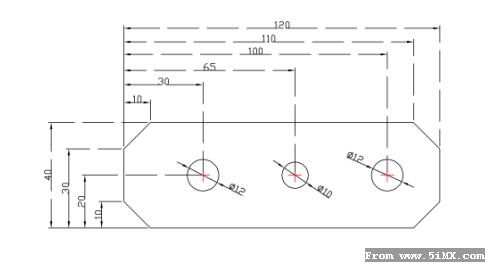

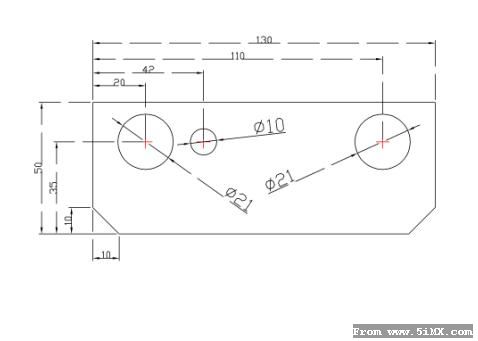

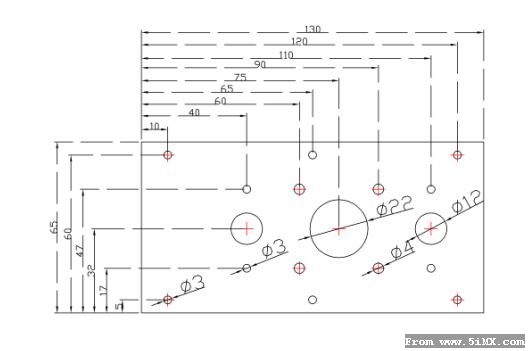

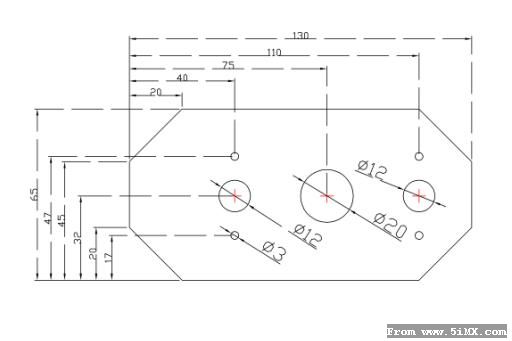

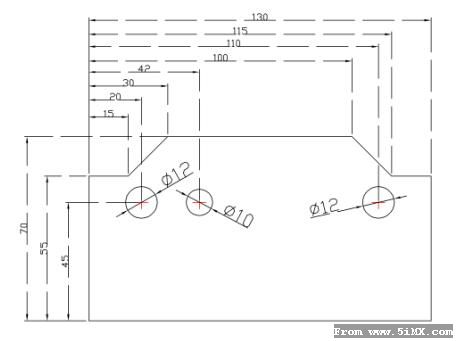

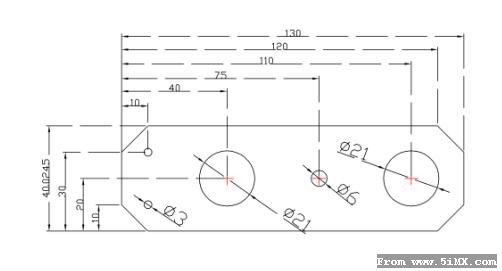

图纸

















[ 本帖最后由 6eyesdog 于 2008-5-30 23:15 编辑 ]

gale

有套件卖就好，其他贴对我都没有意义啊


抱歉插队了:em17:

6eyesdog

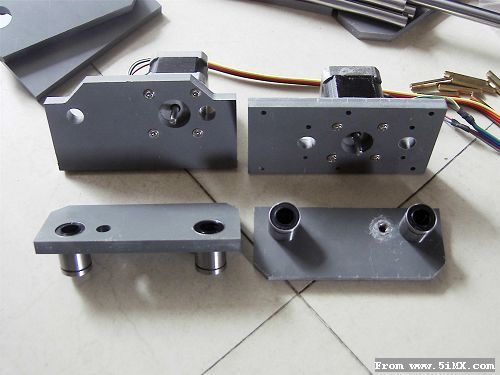

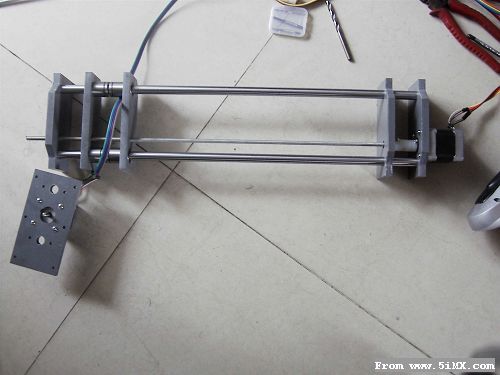

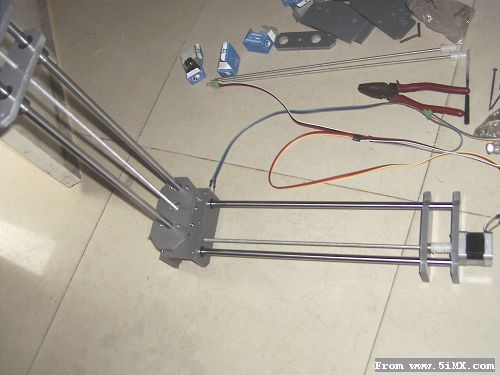

机身的组装就不用说了，相信模友都会

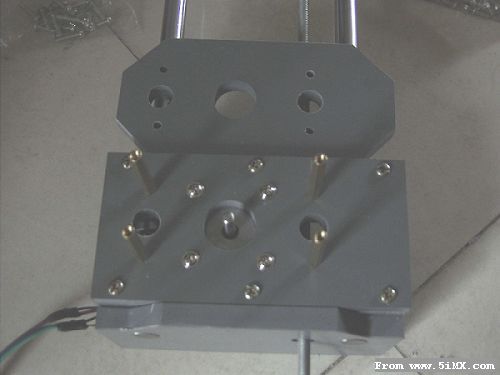

但是唯一要注意的地方就是几根铜螺柱的安装

螺母用AB胶固定（一定要组装好了才上胶，不然偏差很大，螺杆转动会很紧，这是后来拆了照的）

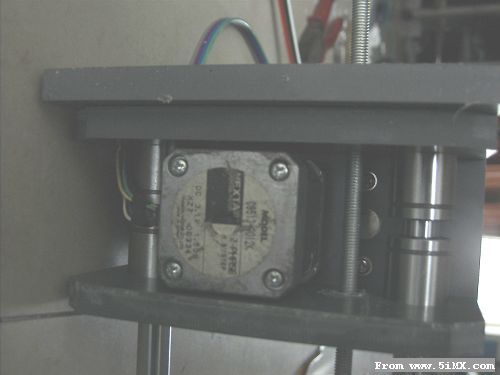

先上螺丝固定电机

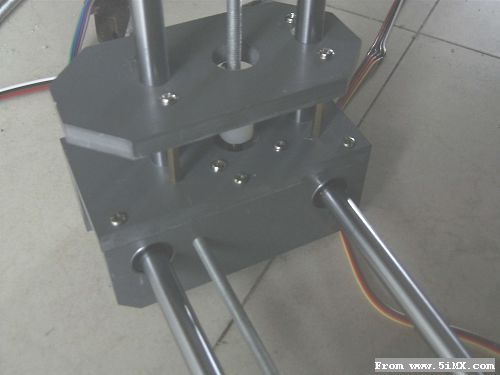

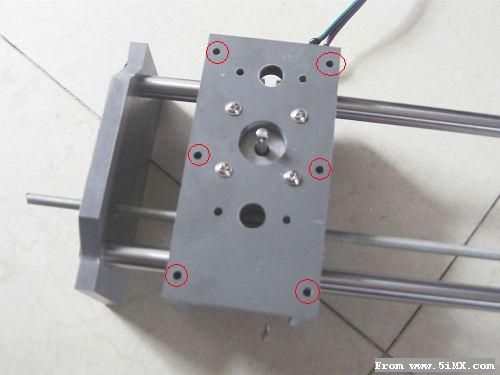

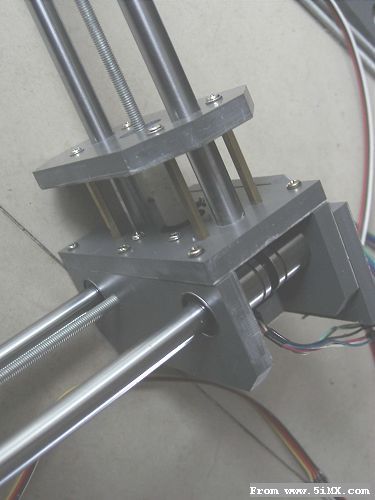

如图所示将平台放到滑块上面，沿着红圈钻φ3孔


攻M4螺纹，再将平台上的孔扩大到φ4孔，这里就是要注意的地方：固定前一定要先上4颗铜螺柱（铜螺柱两头都是内螺纹，另外一面上M3螺丝）








直线轴承和螺杆会把M3螺丝挡住，所以要先安装铜螺柱

6eyesdog

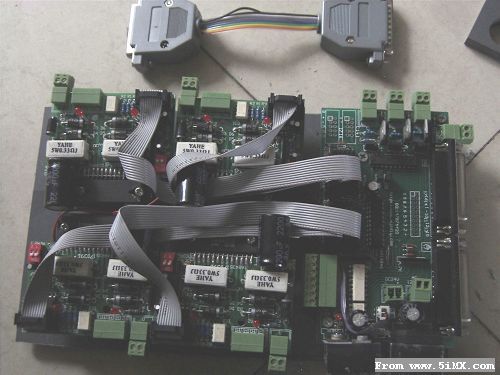

电机驱动部分



输出信号引脚（以Foamcut_1.45为基准，因为它的输出引脚固定，其它两个都可以自由设置）
对应大海8435接口板（只要CK/CW对应就可以，不一定按照这个来排列）上面的转接线就是这个用的了

Foamcut和YDZ只是用到8根信号输出和地，所以只焊了9根电线，如果用FoamWorks的话最好将其它线也连上（电热丝控制）

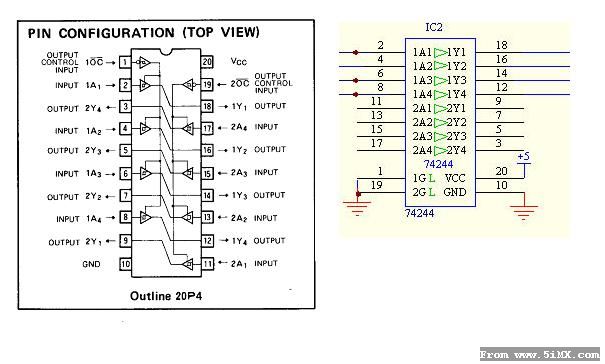

个人认为用小接口板比较划算，只是要自己将5  3 引脚连接出来，其实想偷懒不用接口板也行，直接去买块74HC244（74LS244）芯片就是了:em15: 刚好8组输入/输出，如下图



注意：
        1.  一般买到的步进电机是1.5A左右，线圈串联接法，实际驱动电流1.5*0.7=1.05A就够了，所以驱动板上的限流电阻最好取0.8欧~1欧左右，限制电流0.8A~1A,电流设置太大也不好，因为没有用到驱动板的细分功能（YDZ  FoamWorks 可以设置脉冲数，但是设置后速度会比蜗牛还慢.......），都是运行在整步的状态，即使有自动半流电路，实际12V电源长时间工作的话电机温度还是有点高
        2.  如果你想用YDZ软件来控制的话，就不能安装光藕了（有可能是买的光藕速度问题，经实际比较结果是这样，上面的这块板在YDZ下没有反应，而同学飞行狂人的驱动板没有安装光藕就可以用），要将两端的信号引脚直接连接，如下图：

6eyesdog

软件使用部分

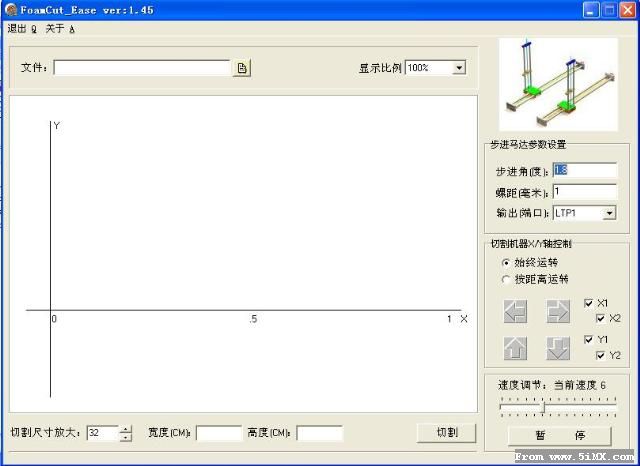

Foamcut_1.45

这个软件比较简单，基本的设置都在那里了，有的朋友用过会觉得速度很慢，其实除了通过下面的速度调节外还可以通过更改步进角（例如改成3）来增大速度，实际切出来的大小一样大


[ 本帖最后由 6eyesdog 于 2008-5-31 00:46 编辑 ]

6eyesdog

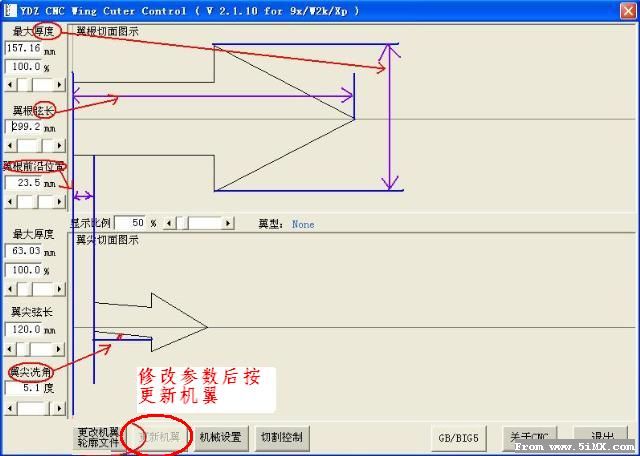

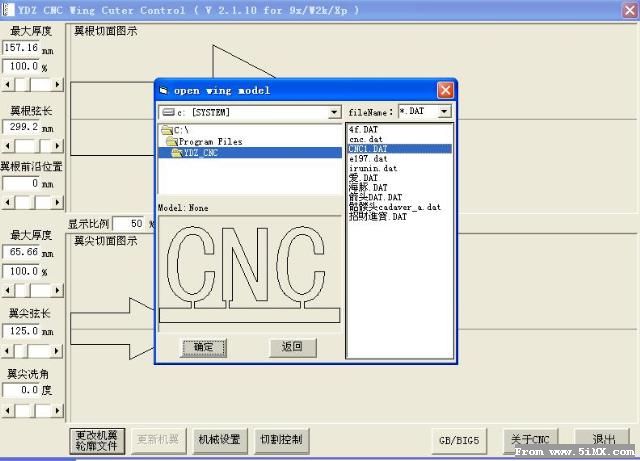

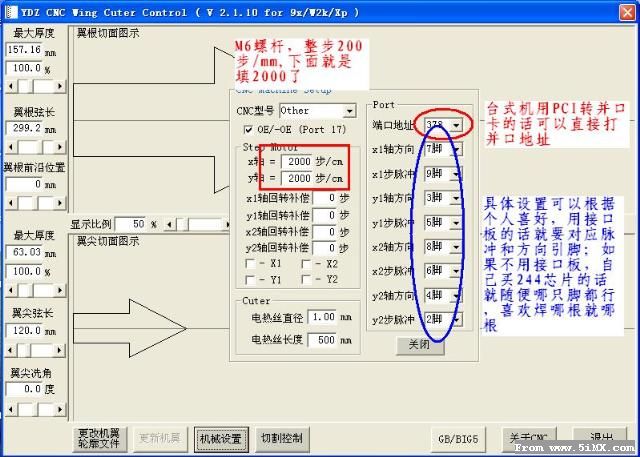

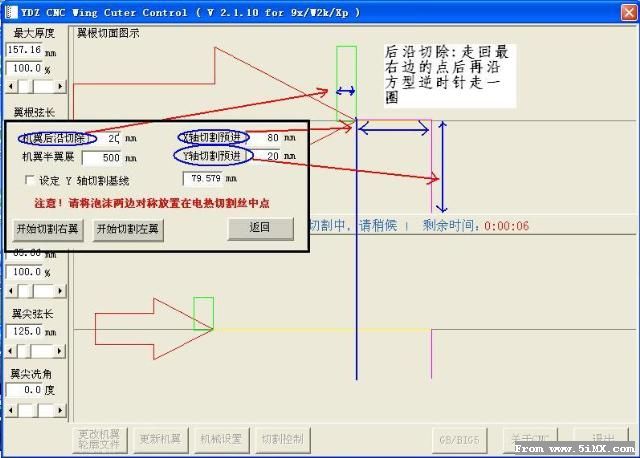

YDZ  CNC







[ 本帖最后由 6eyesdog 于 2008-5-31 10:05 编辑 ]

6eyesdog

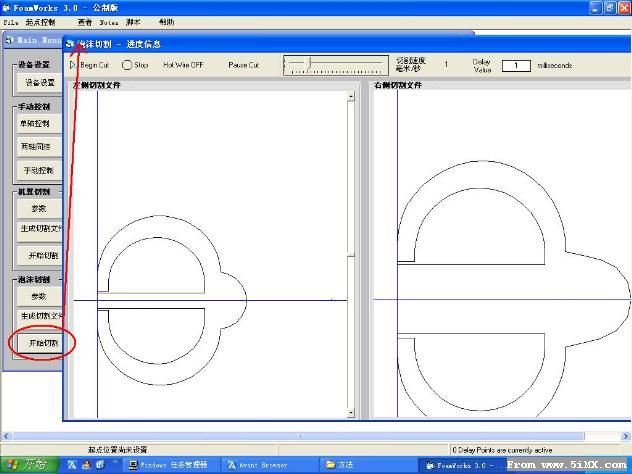

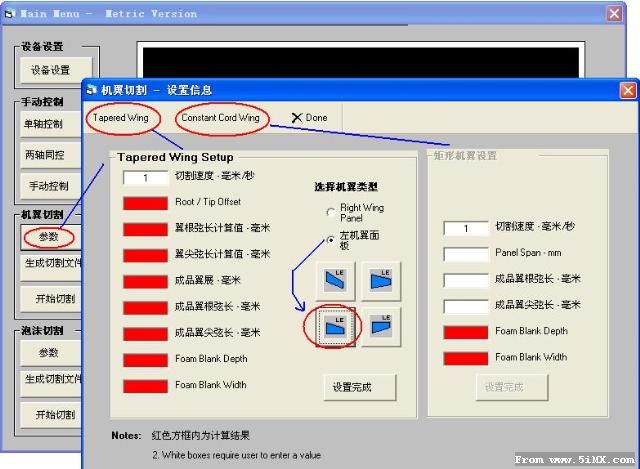

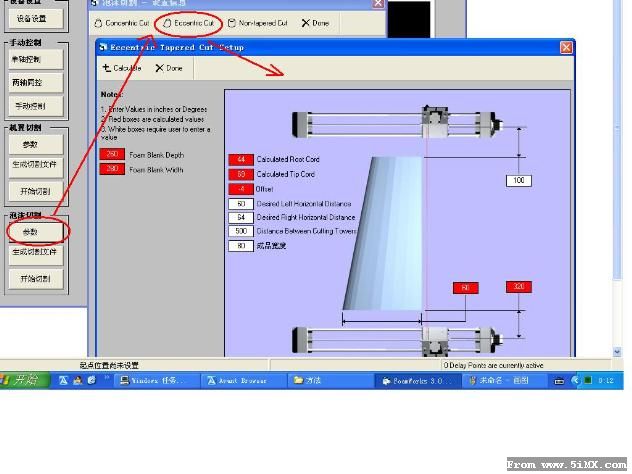

FoamWorks

功能最为强大，对称/不对称形状都可以切，就是切割文件麻烦点（描点，后面会写到），不过做熟了还是蛮快的

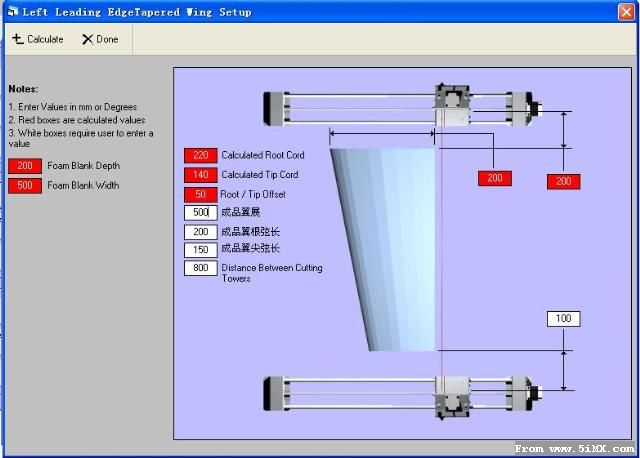

白色选项按照实际来设置，然后按左上角的计算按钮


[ 本帖最后由 6eyesdog 于 2008-5-31 10:23 编辑 ]

6eyesdog

“文字/图形”切割文件制作(Foamcut  YDZ 用）

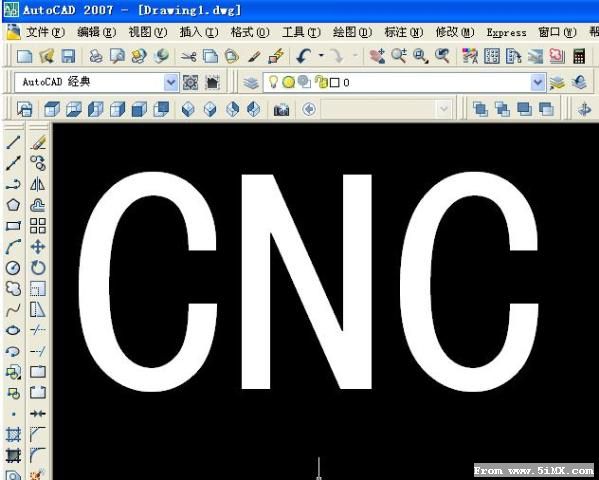

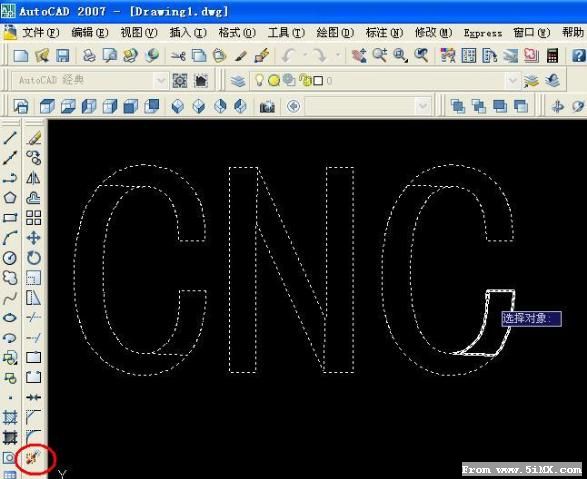

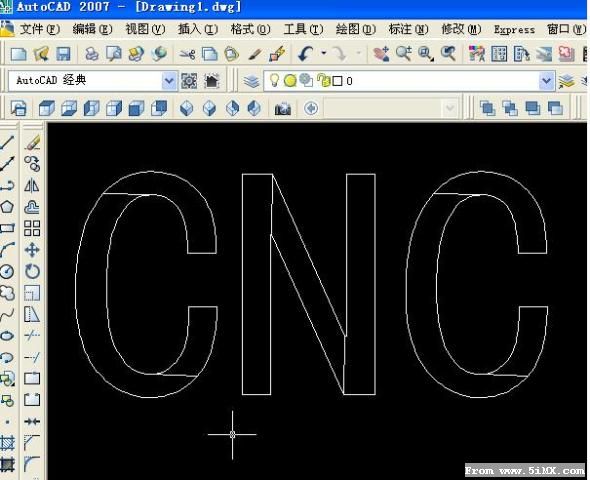

输入文字分解命令：txtexp      将文字分解成多块


再用左下角的分解命令进一步将块分解

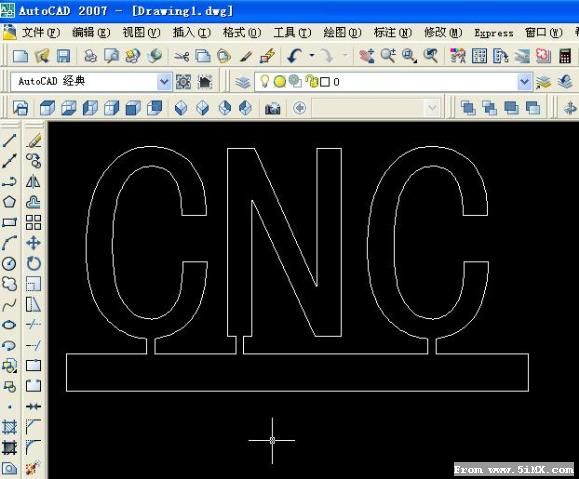

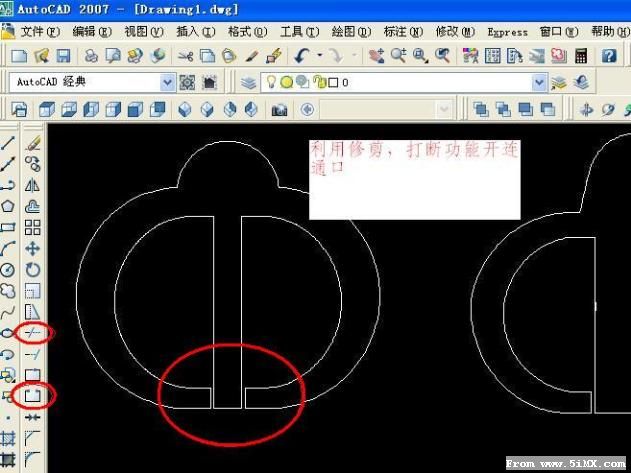

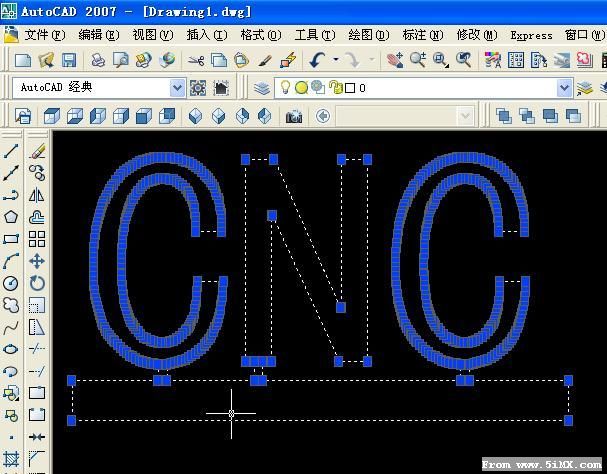

加个底座，开连通口，编辑成一个闭合的图形

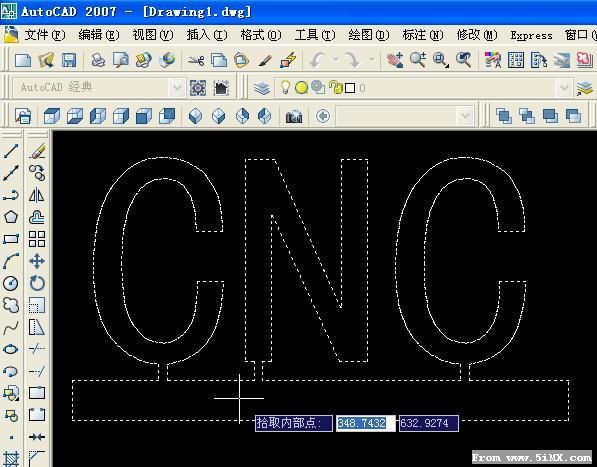

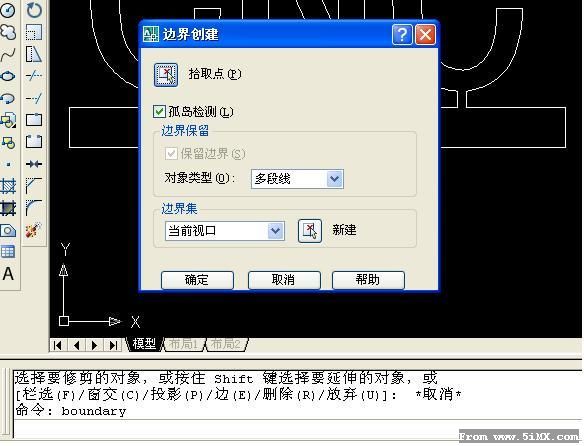

输创建边界命令：boundary




选中对象，剪切，将剩下原来的图形删除，再粘帖

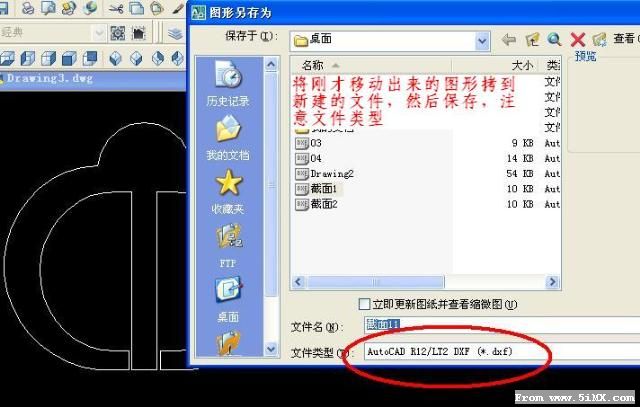

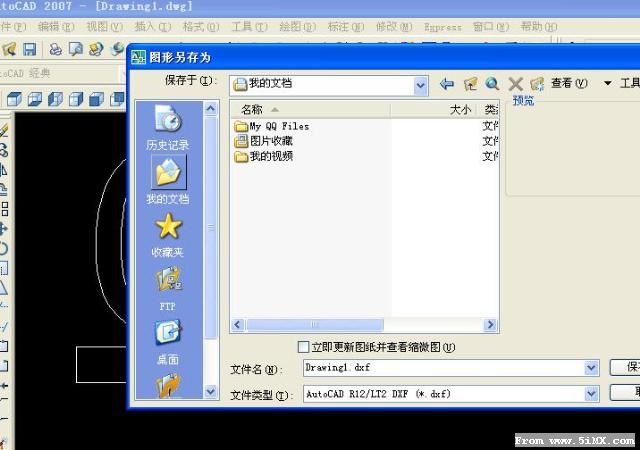

文件保存DXF  （R12/LT2）

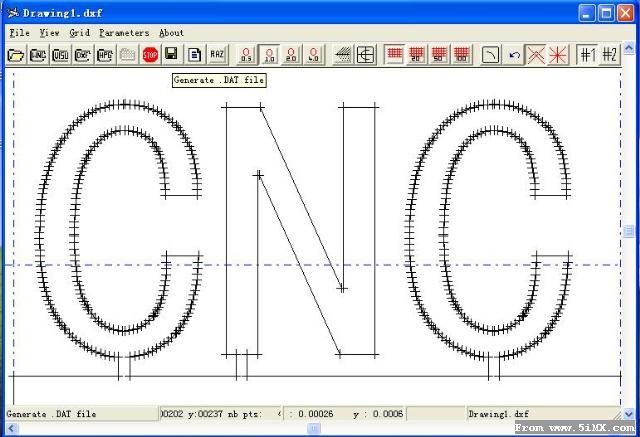

PROSCAN 打开DXF文件，直接生成DAT文件


用Foamcut 打开看看

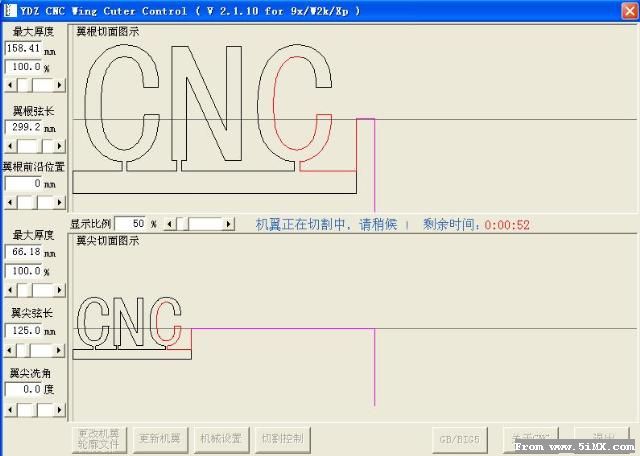

将DAT文件复制到YDZ安装目录，才能打开




[ 本帖最后由 6eyesdog 于 2008-5-31 11:10 编辑 ]

6eyesdog

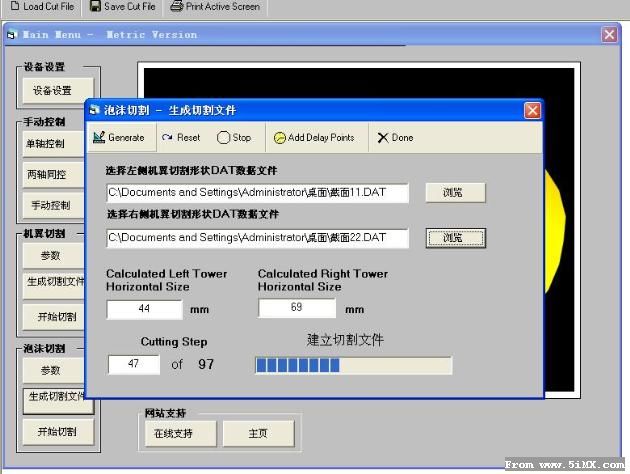

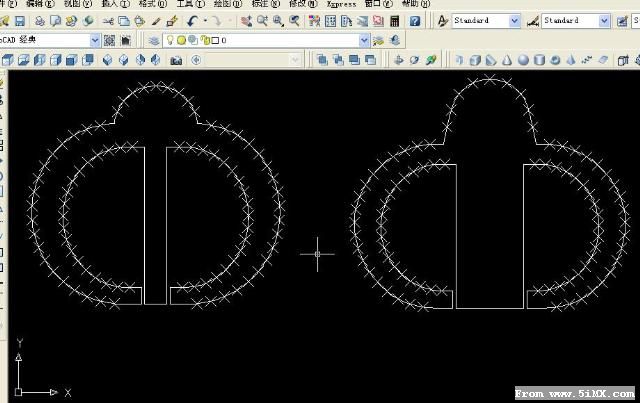

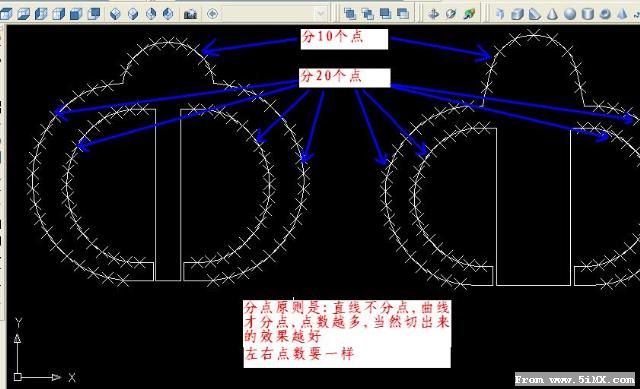

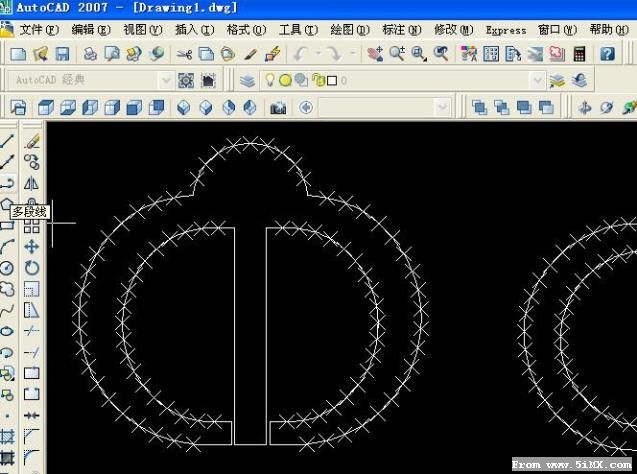

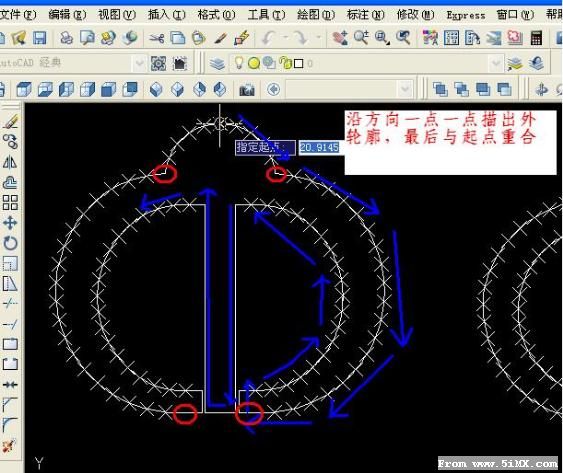

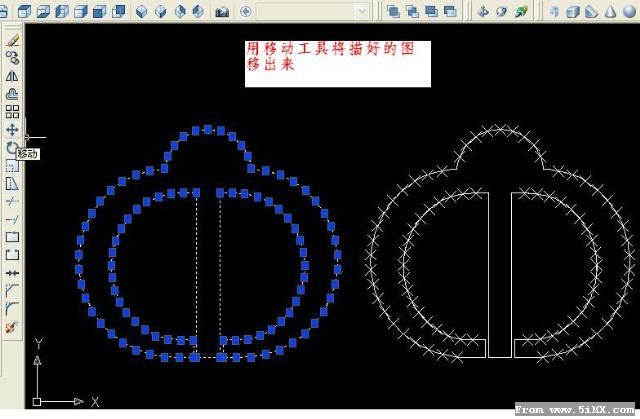

飞机截面切割文件制作（FoamWorks 用）........................

飞机截面的制作我就不大懂了，好像比较高深，具体可以搜索论坛aeon的贴，有详细介绍如何用3D软件制作截面，这里只是示范如何将截面文件转为切割文件

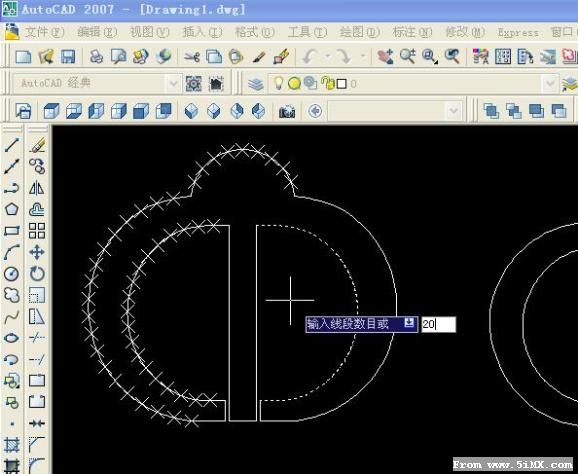

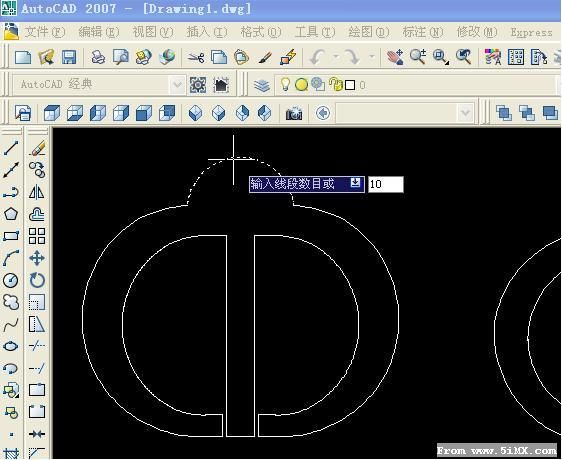

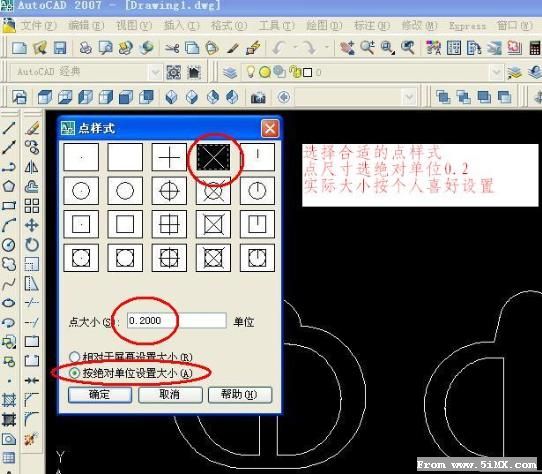

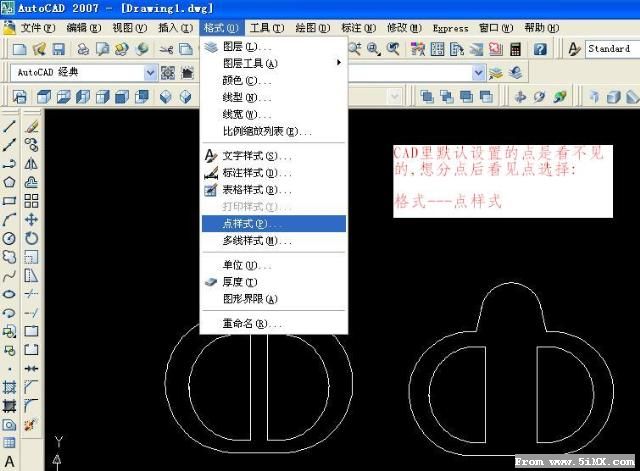

1.更改点样式

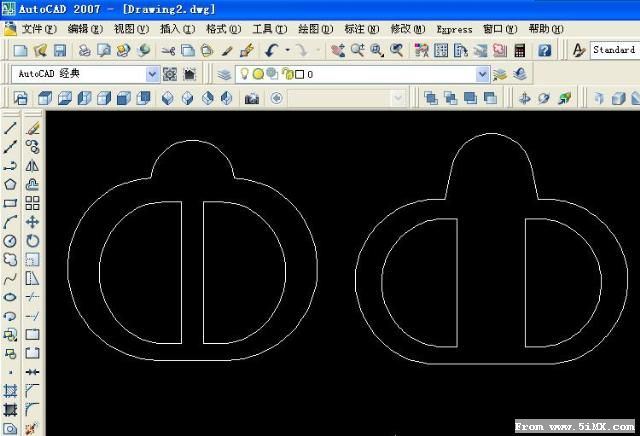

2.打开截面文件






















具体选择第一个还是第二个要看实际，你将图形转90度，就不一样了

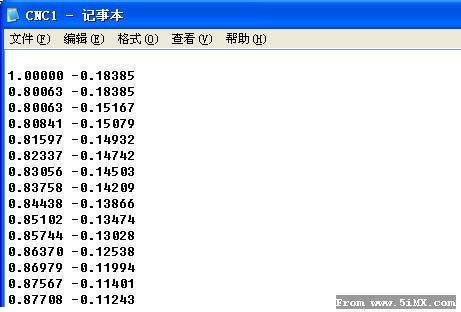

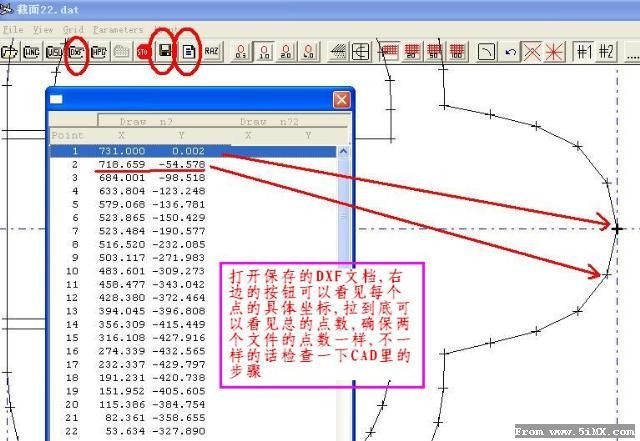

转DAT文件后要直接双击打开，然后将第一行空行删除，不然下面生成切割文件就会提示出错




用上面提到的TA8435驱动板，速度最高只能调到3mm/s，再高就不大行了


[ 本帖最后由 6eyesdog 于 2008-5-31 11:20 编辑 ]

飞鱼

这么好的帖子竟然没人抢沙发,期待楼主的进一步解说,虽然我会:em15: 继续深造



[ 本帖最后由 飞鱼 于 2008-5-31 08:09 编辑 ]

QQ哥

是啊，多搞点成品的就好了，只要价格可以的话，相信比DIY要好的多哦。
LZ也可以考虑考虑啊

6eyesdog

预留   最后电热丝安装。。。。。。。。。。。。
-------------------------   ---------------------------   -----------------------
最近电脑找资料，找到一张GMFC的简易接口板，右边三个管子分别是IRF540,7812,7805



[ 本帖最后由 6eyesdog 于 2011-12-7 13:47 编辑 ]

dpcom

精品文章···收藏

lym0610

立即收藏下来先~~~~

正在充电

好东西,做个记号!

海空雄鹰

楼主卖控制卡和软件吗？

6eyesdog

回复：gale QQ哥

这套东西要搞成品，驱动板，光轴，轴承那些东西容易买到，但是零件的加工没有加工条件搞不了
上面那套是学校的加工中心做的，本来想着顺便把雕刻机的零件也做的，可惜那个老师不愿意做:em17: （就是写多几个程序..... )

如果我的雕刻机做好的话绝对可以利用空闲时间帮大家加工（步进电机，光轴，丝杆，驱动板都一直放在那，没有办法 ...）

回复：海空雄鹰

控制卡就不需要了，驱动板可以上掏宝买，

软件可以上FoamWorks的官方网站下载:http://www.foamwork.net/

[ 本帖最后由 6eyesdog 于 2008-5-31 17:25 编辑 ]

海空雄鹰

回复：海空雄鹰

控制卡就不需要了，驱动板可以上掏宝买，
软件可以上FoamWorks的官方网站下载:http://www.foamwork.net/

现在还在为找工作愁着呢........



请楼主指教:驱动板可以在掏宝的网址.   ?
大海TA8435 分立驱动板 +6轴接口板（或3轴接口板，这个更加划算）
请楼主指教:驱动板可以在掏宝的网址.   ?


还找什么工作啊!自己做这个机器卖得了,干老板多好啊!:loveliness: 有钱途.
